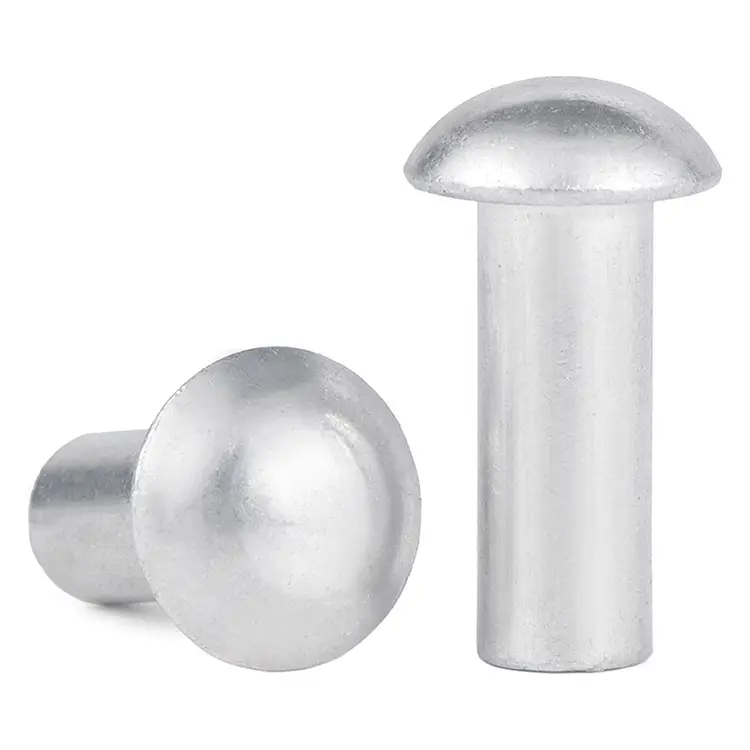

トラス頭ソリッドリベット

標準的な丸頭リベットがプラスチック、複合材、木材、または薄い板金を引き抜く場合、問題はベアリング領域にあります。荷重を分散するのに十分な表面がありません。トラスヘッドソリッドリベットは、シャンク直径の 2.2 ～ 2.8 倍のヘッド直径でこの問題を解決します。荷重を分散し、ずれることなく、最大の強度を発揮します。

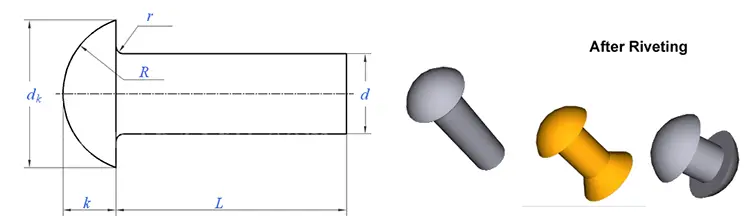

トラスとラウンド – 重要な違い

実際の用途の 1 つ – プラスチック製のガーデン スツール シート

プラスチック製のガーデン スツールの製造業者は、丸頭リベットを使用して金属製の脚ブラケットをポリプロピレン製の台座に取り付けていました。繰り返し使用すると、狭い座面がプラスチックを突き破ってしまいました。お客様は幅広のヘッドを必要としており、最大の強度を実現するための頑丈な構造を必要としていました。

当社は、亜鉛メッキ鋼製トラスヘッドソリッドリベット - シャンク 4.0 mm、ヘッド 11.0 mm、全長 12.0 mm を提供しました。幅広のヘッドにより荷重がより広い領域に分散され、引き抜けがなくなりました。顧客は 500 個の便をテストしました。 10,000 回の負荷サイクル後、障害はゼロになりました。現在では年間 150,000 個を注文しています。

指定方法 – お客様に必要なもの

• シャンク径 – 1.5mm ～ 8.0mm
• 全長 – 材料スタックの厚さから計算します
• 材質 - 炭素鋼、ステンレス鋼、またはアルミニウム
• 仕上げ – 亜鉛メッキ、不動態化、黒染め、無地

サンプルのリードタイム: 5 ～ 10 日が標準。カスタム ツール: 15 ～ 20 日。

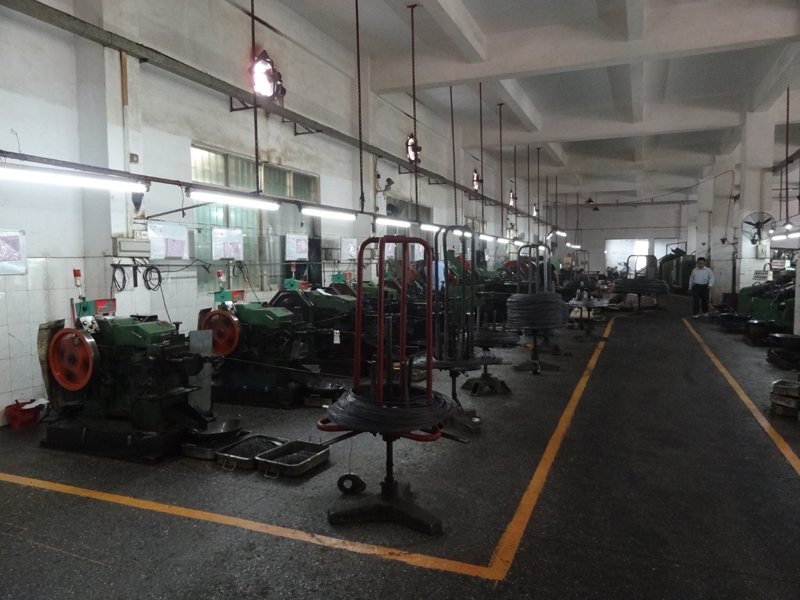

トラス頭ソリッドリベットの製造方法

トラス頭の幅が広くて浅いドームは、丸頭よりも成形が困難です。当社の多段階冷間圧造プロセスにより、しわのない均一な金属の流れが保証されます。

資材調達– 認定工場からの認定ワイヤ。

伸線– 正確なシャンク径に合わせて描画されています。

冷間圧造– 多段階成形により、幅広のトラス頭プロファイルが作成されます。

トリミング– バリを除去してきれいに仕上げました。

タンブリング– 微細なバリを除去します。

メッキまたは不動態化– 指定どおりに適用されます。

リードタイム：標準は 5 ～ 10 日。 15〜20日間のカスタム。

重要な寸法を確認する方法 – 社内ラボ

すべてのバッチは、校正された機器を使用して検証されます。

すべての機器は毎年校正されます。検査記録は5年間保管されます。

あらゆる業界の顧客から信頼される

よくある 3 つの質問

Q: 「トラスヘッドソリッドリベットをプラスチックに使用しても割れることはありませんか?」

A: はい – 幅広のヘッドにより、セット力がより広い領域に分散され、脆性材料への応力が軽減されます。疲労破壊を最大限に防ぐには、若干長い全長 (クリンチを形成するためのより多くの材料) を選択し、ハンマーではなくプレスを使用して設定を制御します。プラスチック製のスツールケースの場合、4 mm の材料スタックに対して全長 12.0 mm のソリッドリベットを供給し、底付きすることなくクリンチを形成するために 8 mm のシャンクを与えました。

Q: 「トラスヘッドとマッシュルームヘッドの違いは何ですか? どちらも幅広に見えますか?」

A: トラス頭は上部が平らで、エッジの輪郭が鋭くなっています。プラスチック、木材、複合材料などの材料の支持面積が最大になるように設計されています。マッシュルームヘッドは、エッジに大きな半径があり、上部はより丸みを帯びています。リベットが柔らかい表面や肌に敏感な表面に接触する革や布地用に設計されています。可能な限り広い座面が必要な材料にはトラスを選択してください。柔らかいものにはキノコを選びましょう。

Q:「トラス頭ソリッドリベットにはどのような材質がありますか?」

A：炭素鋼（亜鉛メッキまたは黒染め）、ステンレス鋼（SUS304、不動態化処理）、アルミニウム（5052/5056）です。コスト重視の産業用途には炭素鋼を、屋外または腐食環境にはステンレスを、軽量アセンブリにはアルミニウムを選択してください。 3 つすべてが同じ幅広トラス ヘッド プロファイルで利用可能です。
