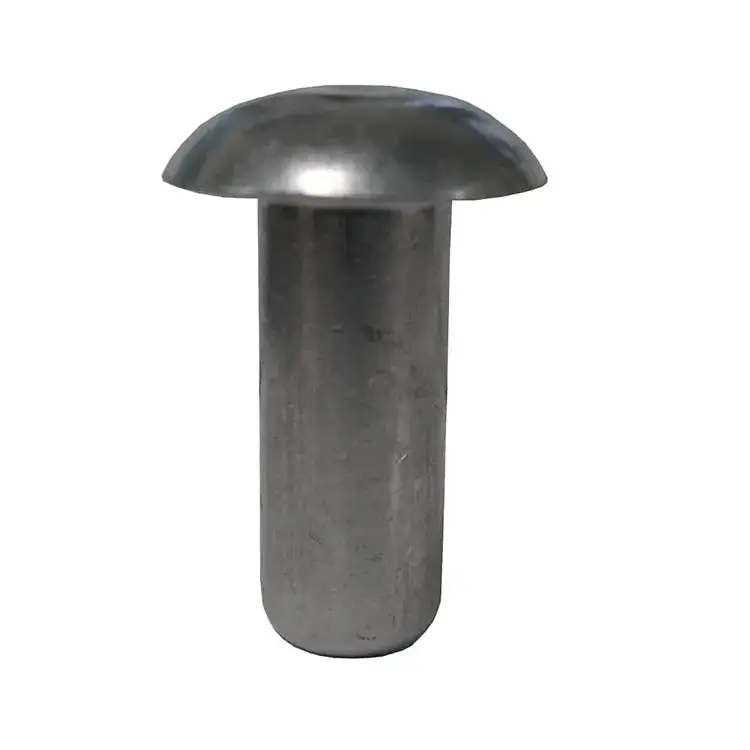

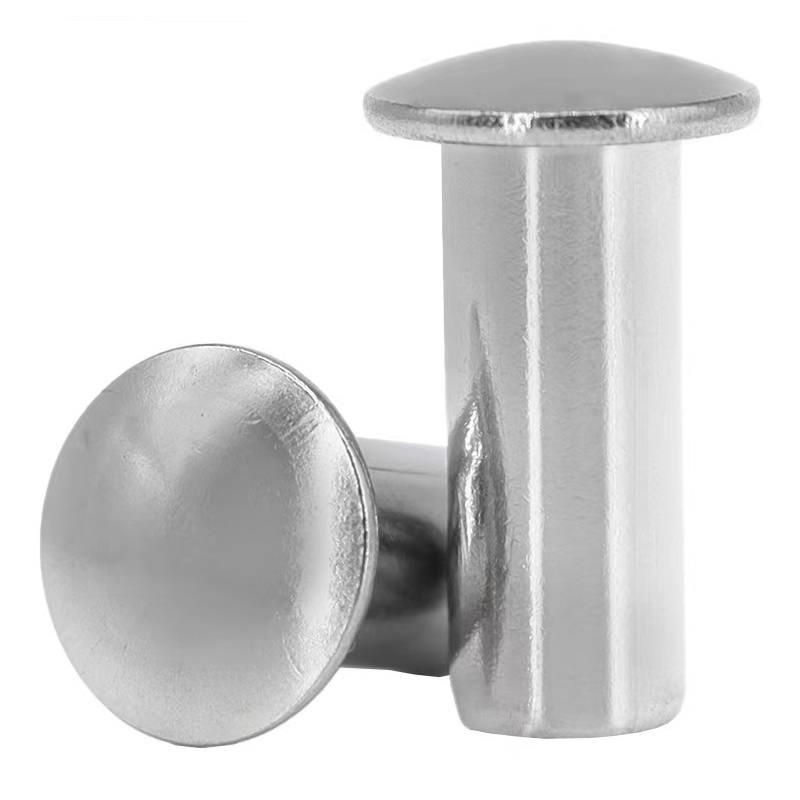

ユニバーサルヘッドソリッドリベット

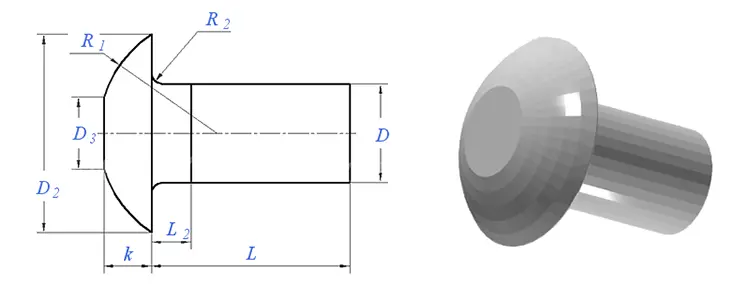

ユニバーサル ヘッドはスイス アーミー ナイフに相当するファスナーで、ほとんどすべての機能をうまく機能します。丸頭が狭すぎ、トラス頭が広すぎる場合は、ユニバーサルヘッドソリッドリベットが解決策です。ヘッドの直径はシャンクの 2.0 ～ 2.2 倍で、丸型よりも幅が広く (1.6 ～ 1.8 倍)、トラスよりも狭く (2.2 ～ 2.8 倍)、滑らかな丸みを帯びたプロファイルで、どんな表面でも見栄えがします。

どのヘッドスタイルを選択すればよいかわからない場合は、ユニバーサルヘッドを選択するのが安全です。ほぼすべての用途、ほぼすべての素材で機能し、プロフェッショナルのように見えます。

ユニバーサル vs. ラウンド vs. トラス - 「ちょうどいい」ヘッド

ユニバーサルヘッドを選択する場合: 混合材料 (金属 + プラスチック、金属 + 木材、金属 + 複合材料) を組み立てています。ベアリングエリアとプロファイルのバランスが必要です。どのヘッド スタイルを選択すればよいかわかりません。ユニバーサルが安全なデフォルトです。

1 つの実際の用途 – 住宅用ゲート ヒンジ

ある金物メーカーは、住宅用門扉のヒンジとラッチの製品ラインを製造していました。ゲートのコンポーネントは粉体塗装されたスチール製で、プラスチックのベアリング インサートが付いていました。既存の丸頭リベットは狭すぎたので、繰り返し使用すると頭が粉体塗装スチールを突き抜けてしまいました。トラスヘッドリベットの幅が広すぎました。住宅製品としてはかさばり、工業的に見えました。

当社は、亜鉛メッキ鋼製ユニバーサルヘッドソリッドリベット - シャンク 5.0 mm、ヘッド 10.5 mm、全長 16.0 mm を提供しました。ユニバーサルヘッドは、かさばらずに抜けを防止するために必要な追加のベアリング領域を提供しました。滑らかで丸みのある輪郭は住宅の美学にマッチしました。お客様は、500 のゲート セットにわたって 1,000 個のリベットをテストしました。 10,000 回の開閉サイクルと屋外暴露テストの後でも、引き抜けや緩みはありません。彼らは現在、ユニバーサル ヘッド ソリッド リベットを年間 200,000 個のバッチで注文しています。

指定方法 – 材質、寸法、仕上げ

5つの素材で製造しています。

あなたが提供するもの:

シャンク径– 1.5mm～8.0mm

ヘッド径– あなたの資料に基づいて推奨できます

全長– 材料スタックの厚さから計算します

材料– 上記の 5 つのオプションから選択します

仕上げる– 亜鉛、不動態化、ラッカー塗装、ニッケル、陽極酸化、アンティークなど。

ソリッドリベットの長さのルール:全長 = 材料スタックの厚さ + (1.2 ～ 1.5 × シャンク直径)。

サンプルリードタイム:標準は 5 ～ 10 日。カスタム ツール: 15 ～ 20 日。

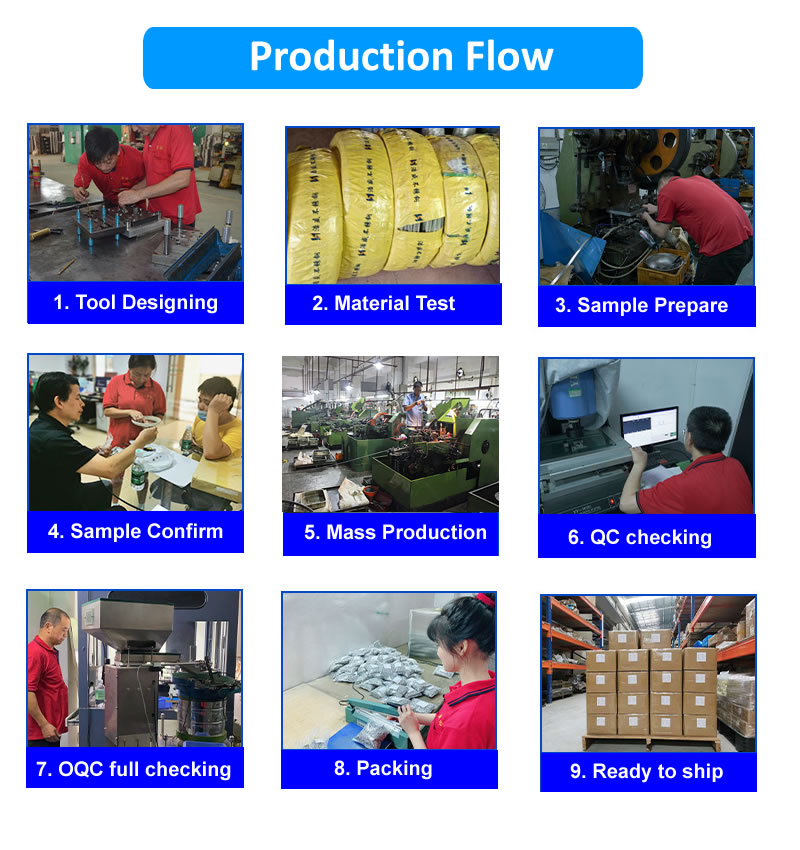

当社の製造プロセス – 原材料からリベット完成品まで

1. 原材料の調達 –認定工場からの認定ワイヤー。各コイルにはミルテスト証明書とヒートナンバーが付属しています。

2. 入荷検査– 直径、硬度、材料組成は製造前に検証されます。仕様外のコイルは拒否されます。

3. 工具の準備 –新しい寸法のために、超硬ヘッダーダイスが設計され、機械加工されます。標準サイズの場合は、既存のツールを検査してセットアップします。

4. 最初の商品検査– 最初の 10 個のリベットは光学コンパレーターで測定されます。生産を開始する前に、すべての寸法が図面と一致している必要があります。

5. 量産– 工程内チェックは、定義された間隔で行われます (500 個ごとに 5 個のリベット)。寸法のずれがあると、ただちにプレスが停止されます。

6. 工程内検査 –2,000 個ごとに、実際の素材のサンプルに 3 つのリベットを取り付けます。クリンチは対称性と堅さについて検査されます。

7. 最終出荷検査– 重要な寸法を 100% 光学的に選別します。 AQL サンプルは手動で検証されました。寸法レポート、材料証明書、適合証明書は出荷ごとに発行されます。

クイックリファレンス – 寸法、公差、材質

あらゆる業界の顧客から信頼される

よくある 3 つの質問

Q: 「丸型ヘッドではなくユニバーサルヘッドを選択する必要があるのはどのような場合ですか?」

A: ユニバーサルヘッドは丸型ヘッドよりも幅が広く（シャンク直径が 2.0 ～ 2.2 倍、対して 1.6 ～ 1.8 倍）、わずかに低くなっています。視覚的な違いは微妙ですが、機能的な違いは本物です。ユニバーサルヘッドはより多くのベアリング領域を提供し、混合材料でのすり抜けを防ぎます。穴が狭い金属対金属のアセンブリの場合は、やはり丸頭の方が良い選択です。混合材料（スチールとプラスチック、スチールと木材、スチールと複合材料）の場合は、ユニバーサルヘッドの方が安全です。

Q: 「ユニバーサルヘッドソリッドリベットが混合材料に適しているのはなぜですか?」

A: 混合材料のアセンブリには、膨張率、硬度、支持力が異なります。スチールとプラスチックは負荷がかかったときの挙動が異なります。ユニバーサルヘッドの滑らかな丸みを帯びたプロファイルとバランスの取れたヘッド直径により、跡がついたり引き抜かれたりすることなく、両方の材料に力が均等に分散されます。ゲートハードウェアのケースでは、ユニバーサルヘッドは粉体塗装されたスチールとプラスチックのベアリングインサートの両方に機能しました。丸いヘッドでは貫通し、トラスヘッドでは工業的に見えすぎたでしょう。

Q：「ユニバーサルヘッドソリッドリベットは屋外でも使用できますか？」

A: はい、適切な素材と仕上げが施されています。屋外用途の場合は、200 ～ 500 時間の塩水噴霧に耐える永久耐食性を備えた不動態化仕上げを施したステンレス鋼 (SUS304) をお勧めします。予算が懸念される一般的な屋外使用の場合は、黄色クロメートを施した亜鉛メッキ炭素鋼が 96 時間の耐塩水噴霧性を提供します。門扉のハードウェアのケースでは、門扉が (ポーチの下に) 保護されており、大幅なコスト削減が図られたため、お客様は亜鉛メッキ鋼板を選択しました。
