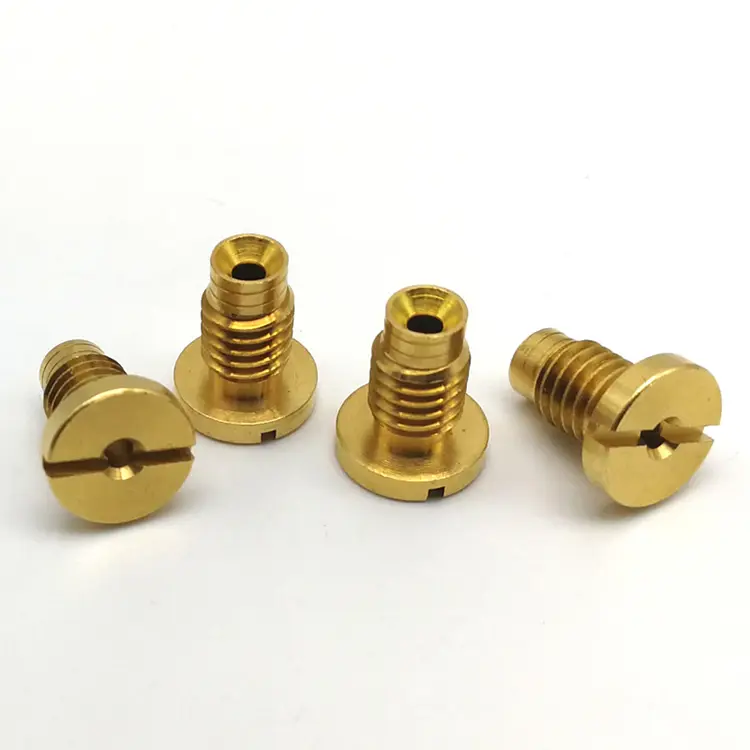

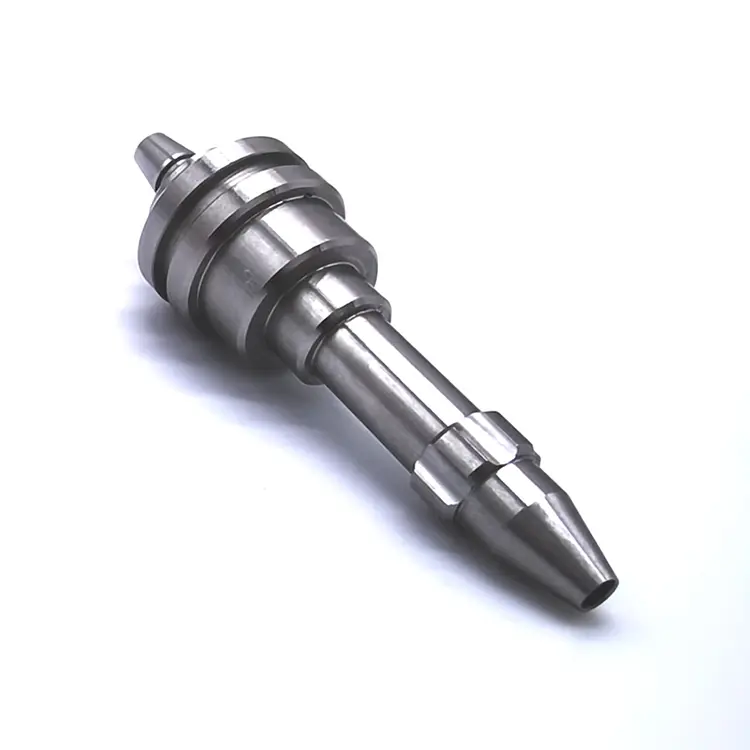

重要なアセンブリ用の精密コンポーネント – すべてのインターフェイスが重要な場合

精密部品は独自の図面によって判断されます。精密部品は、他の部品と組み立てたときにどのように適合、移動、密閉、または伝導するかによって判断されます。この違いにより、保持する公差、検査する機能、出荷前に実行するテストなど、すべてが変わります。

Nuote Metals では、CNC精密部品手術器具、燃料噴射システム、光学マウント、航空宇宙用アクチュエーターなど、故障が許されないアセンブリに最適です。私たちは図面に沿って機械加工するだけではありません。当社は、原材料から機能的な組み立てまでの一連の公差を管理するため、お客様が受け取ったコンポーネントは初めて動作するだけでなく、その後も常に動作します。

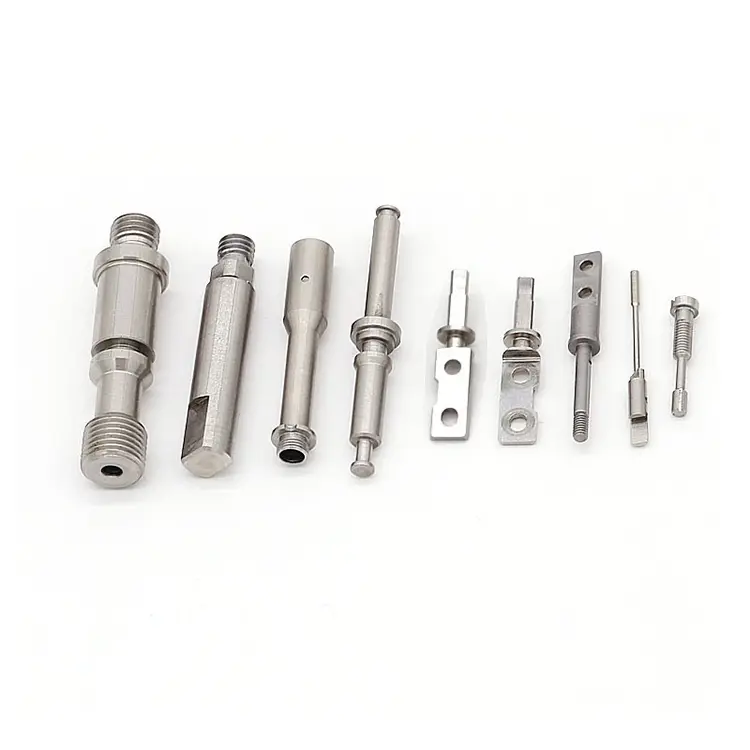

精密コンポーネントと精密部品の違いは何ですか?

精密部品は個々の寸法を満たしています。精密コンポーネントは次のことも行う必要があります。

• 嵌合部品と嵌合する– クリアランスまたは干渉は、許容範囲全体にわたって正確である必要があります。

• 負荷がかかっている機能– 信号を結合したり、漏洩したり、損失したりすることなく、移動、密閉、または伝導します。

• サバイバルアセンブリ– 押したり、トルクをかけたり、かしめたりしても、変形したり亀裂が入ったりしないこと。

• 長期間にわたってパフォーマンスを維持する– 摩耗、疲労、熱サイクルに耐えます。

これは、直径と長さ以上の検査を行うことを意味します。アセンブリの境界面、つまり他の部品と接触する表面を検証します。私たちは機能、つまりコンポーネントが実行する動きやシールをテストします。また、トレーサビリティを文書化します。そのため、現場で障害が発生した場合、特定のロット、機械、オペレーターまで追跡できます。

トレランスチェーン – インターフェースの管理方法

コンポーネントに 3 つの合わせ面があり、それぞれに独自の公差がある場合、個々の寸法がすべて仕様の範囲内であっても、アセンブリが失敗する可能性があります。これがトレランスチェーンの問題です。私たちはそれを次のように管理します。

1. 重要なインターフェイスを早期に特定します。

DFM レビュー中に、別のパーツと嵌合するすべてのサーフェスにフラグを付けます。これらの機能には、より厳しい公差、専用ゲージ、およびサンプリングではなく全数検査が適用されます。

2. マイクロメーターだけでなく機能ゲージを使用する。

相手シャフトをシミュレートするプラグゲージは、マイクロメーターの測定値以上のことを示します。当社は重要なインターフェイス用のカスタム ゲージを構築しているため、コンポーネントが正しく測定されるだけでなく、コンポーネントが適合するかどうかもわかります。

3. 操作全体にわたるデータの制御。

旋削加工が 1 つの表面を参照し、フライス加工が別の表面を参照する場合、境界面が整列しない可能性があります。すべての操作に単一のデータムを使用するため、すべてのフィーチャは同じ原点を基準にして配置されます。

4. 熱処理および仕上げ後の確認。

熱処理により材料が移動します。メッキを施すことで厚みが増します。機械加工後に完璧に測定された界面でも、コーティング後には適合しない可能性があります。当社では、すべての仕上げ操作の前ではなく、すべての仕上げ操作の後に重要なインターフェイスを検査します。

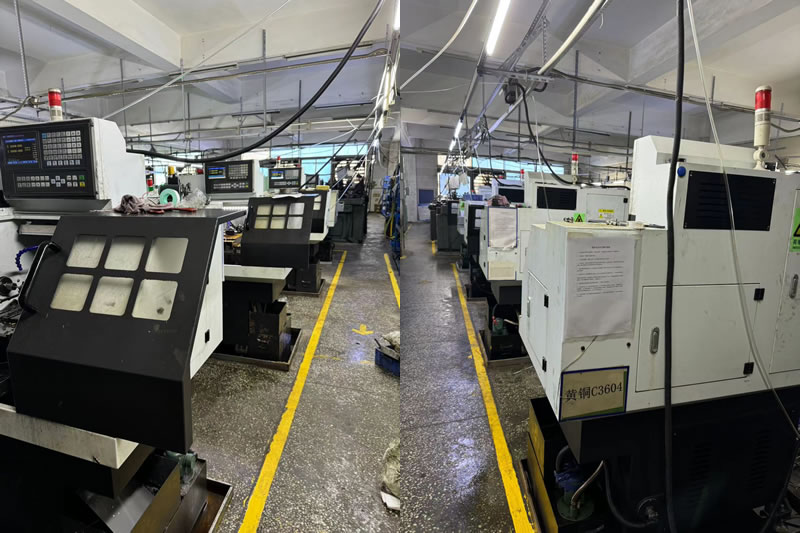

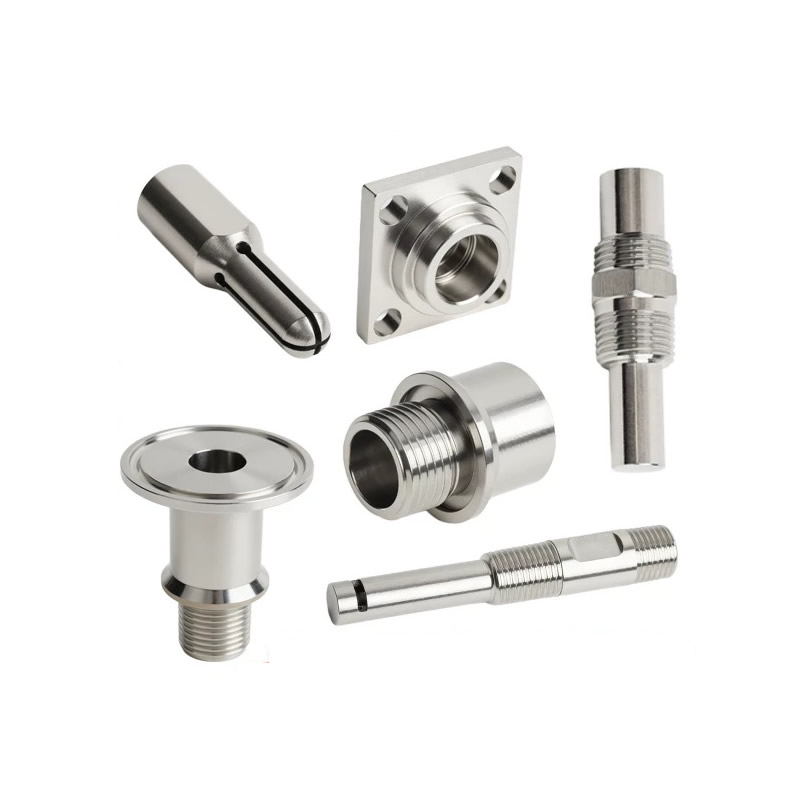

当社の能力 – 単一部品からサブアセンブリまで

Nuote Metals が提供するCNC精密部品さまざまなプロセスと材料にわたって。しかし、私たちの本当の価値は統合です。複数の部品を機械加工し、完成させ、サブアセンブリに組み立てて、お客様の生産ラインで使用できる状態に仕上げることができます。

材料:ステンレス鋼、合金鋼、アルミニウム、チタン、真鍮、銅、エンジニアリングプラスチック。

音量：プロトタイプ (1 ～ 50)、少量 (50 ～ 5,000)、大量 (5,000 ～ 500,000+)。

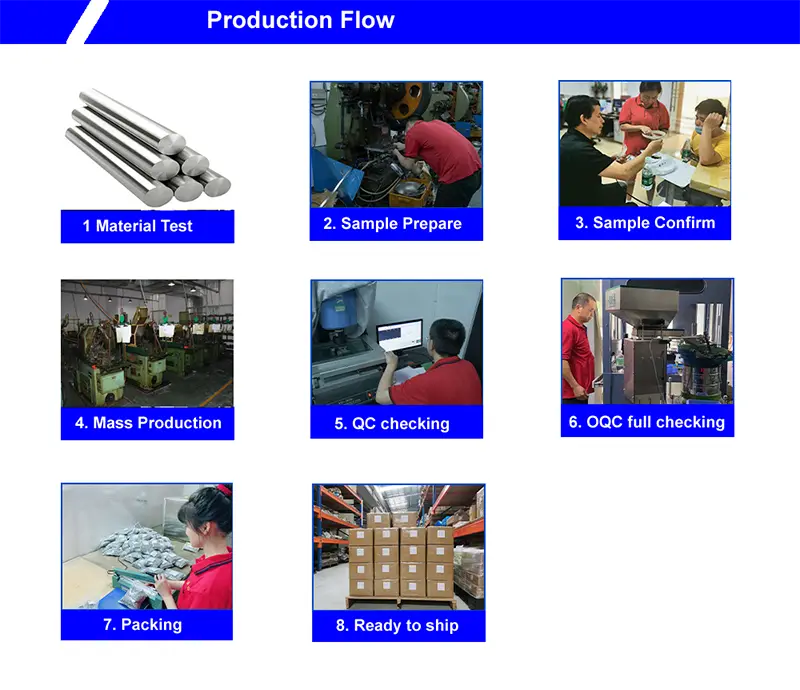

機能テスト – ほとんどのサプライヤーがスキップするステップ

完璧に測定されたコンポーネントでも、組み立てに失敗する可能性があります。直径公差を満たすシャフトは、ハウジングに押し込まれるときに固着する可能性があります。 Ra0.4μmを満たすシール面では圧力がかかると漏れる可能性があります。寸法だけでなく機能もテストします。

精密部品に対して当社が実施するテスト:

• 圧入シミュレーション– 干渉と挿入力を確認します。
• リークテスト– 密閉されたコンポーネントの空気またはヘリウムの漏れテスト。
• 電気的導通– 導電性コンポーネントと接地経路用。
• 動きとストローク– バルブ、アクチュエーター、摺動部品用。
• トルクとネジの噛み合い– スレッドインターフェイスの場合。

すべてのテストは実際の測定値とともに文書化されます。出荷時には、単なる寸法レポートではなく、機能テスト レポートも受け取ります。

実際の例 – 外科用ステープラー コンポーネント セット

ドイツの医療機器メーカーは、外科用ステープラー カートリッジに組み立てられる 5 つの精密コンポーネントのセットを必要としていました。コンポーネントは遊びなく嵌合し、スムーズに作動し、エチレンオキシド滅菌に耐える必要がありました。

課題:

以前のサプライヤーは、各コンポーネントを個別の図面に合わせて機械加工していました。しかし、組み立てるとステープラーが失火してしまい、トレランス チェーンによりアンビルとカートリッジの間で動きが大きくなりすぎてしまいました。

私たちが違うことをしたのは:

• DFM レビュー中にコンポーネント間の 3 つの重要なインターフェイスを特定しました。
• 同じデータムを使用して、5 つのコンポーネントすべてを同じ精度セルで機械加工します。
• 出荷前にフィット感と動きを確認するための機能ゲージを構築。
• 100% のユニットに対して乾式組み立てと機能ストローク テストを実施。
• 2,200 セットを出荷し、組み立て不良はゼロでした。お客様は受入検査を省略し、組み立て時間を 15% 短縮しました。

CNC 精密コンポーネントに関するよくある質問

Q1: 精密部品と精密部品の違いは何ですか?

A：精密部品は独自の図面寸法を満たしております。あCNC精密部品また、嵌合部品と適合し、機能する必要があります。つまり、インターフェースを検査し、動きや密閉性をテストし、複数の機能にわたる公差チェーンを管理します。単一部品の図面をお送りいただければ、加工いたします。一緒に組み立てられる部品のセットを当社に送っていただくと、当社がインターフェースを管理し、機能的なサブアセンブリを納品します。

Q2: 複数の材料からコンポーネントを組み立てることはできますか?

A: はい。当社では、ステンレス鋼、アルミニウム、チタン、真鍮、銅、プラスチックからコンポーネントを機械加工し、圧入、ねじ込み、かしめ、または接着接合を使用して組み立てます。滅菌または化学物質にさらされるコンポーネントについては、環境に耐える材料と仕上げを選択します。すべてのアセンブリは機能テストされ、トレーサビリティ記録とともに文書化されます。

Q3: 精密部品がアセンブリに適合することをどのように確認しますか?

A: 嵌合部を模擬した機能ゲージを使用しております。相手シャフトの直径に一致するプラグゲージは、マイクロメーターの測定値以上の情報を提供します。重要なインターフェイスについては、カスタム ゲージを構築し、サンプルだけでなく生産品の 100% を検査します。また、出荷前に乾式組み立てと機能テストも行うため、ラインに届く前にコンポーネントが動作することがわかります。 Nuote Metals は、精密部品の注文ごとに機能テストレポートを提供します。
