平頭半中空リベット

一部のアセンブリでは、邪魔にならないリベットの頭が必要です。皿頭のように面一ではなく、丸頭のようにドーム状でもありません。スライド部品、積み重ね可能なコンポーネント、狭い隙間を通過できる程度の低さです。

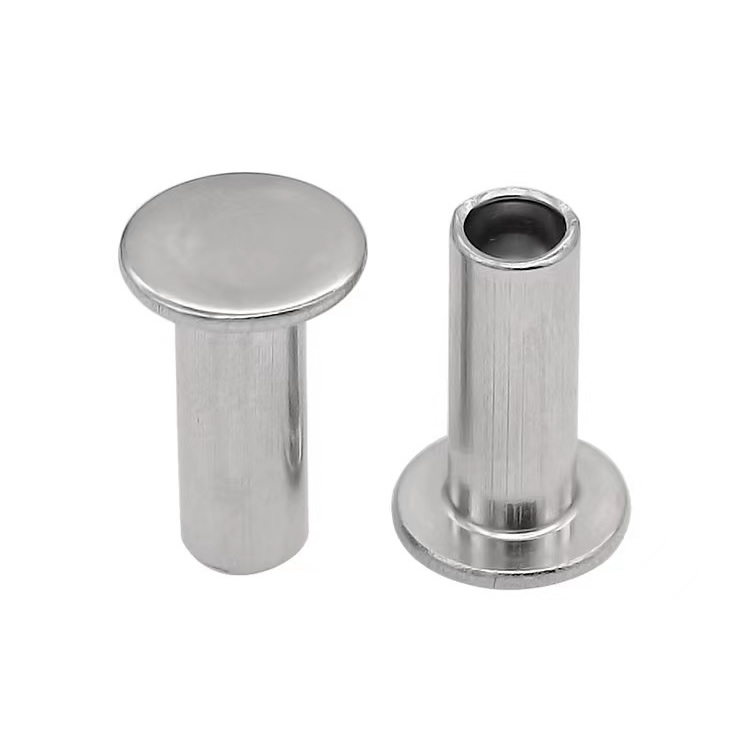

平頭半中空リベットまさにそれです。平頭は 5mm シャンクの表面から約 0.8 ～ 1.2mm 上にあります。これは丸頭よりも低いですが、皿穴の追加の加工手順はありません。

また、半中空であるため、テール部分の空洞が浅く、ソリッドリベットに比べて固定力が約70％軽減されます。素早いセッティング、目立たない、きれいな仕上がり。

平頭と皿頭 - 平頭が適合する場所

次のような場合にフラットヘッドを選択してください。 薄型が必要だが、追加のコストと皿穴加工の手順を望まない。平頭は丸頭よりも低いですが、表面は誇らしげに配置されているため、特別な穴の準備は必要ありません。

フラットヘッド半中空 vs. 中実 - 中空の利点

半中空のデザインはテール部分のみが膨らむため、周囲の素材に損傷を与えてはならないピボットポイントやアセンブリに最適です。平頭半中空リベットは、滑らかな表面が重要な電子機器のハウジング、機械のカバー、車両のパネル、軽金属のアセンブリによく使用されます。

材質と仕上げ - 当社が提供するもの

材料:炭素鋼 (亜鉛メッキ)、ステンレス鋼 (304/316、不動態化)、真鍮 (C2680)、銅 (C11000)、アルミニウム (1100/5052/5056)

仕上げ:亜鉛メッキ、ニッケルメッキ、不動態化、ラッカー塗装、黒染め、無地

実際の用途の 1 つ – 折りたたみ椅子のヒンジ

イベントホール用の折りたたみ椅子のメーカーは、シザーヒンジ接合部に丸頭リベットを使用していました。丸いヘッドはアルミニウム管の表面から 2.5 mm 突き出ていました。椅子は平らに積み重ねられず、輸送中にヘッドが隣接するフレームを傷つけました。平頭リベットも検討されましたが、皿穴加工は大量生産には不可能でした。お客様は、丸頭よりも低い位置にあるが皿穴加工を必要としないリベットを必要としていました。

当社は、亜鉛メッキ鋼製平頭半中空リベット - シャンク 5.0 mm、平頭 10.0 mm、バレル長 10.0 mm を供給しました。平らなヘッドは表面からわずか 0.9 mm 上にあり、丸型ヘッドよりもはるかに低かったです。直径10mmと太く、アルミ穴内でリベットが傾くのを防ぎました。組み立てラインには皿穴加工は追加されませんでした。椅子はきれいに積み上げられ、傷による苦情は 90% 減少しました。お客様は 500 脚の椅子にわたって 1,000 個のリベットをテストしました。 10,000 回の折り畳みサイクル後でも、故障はゼロです。彼らは現在、当社の半中空リベットを年間 200,000 個のバッチで注文しています。

当社の生産内部 – 45 台の機械、10 年以上の経験

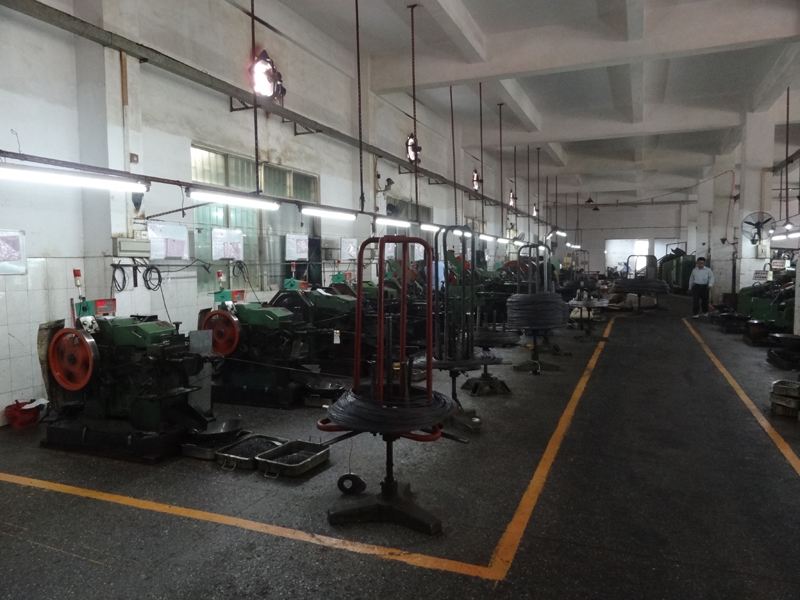

当社は、東莞の施設にある 45 台の冷間圧造機で平頭半中空リベットを製造しています。直径0.8mmから10mmまでのリベットの製造が可能です。

私たちが生産するもの:大量注文向けの標準リベット、および非標準の頭部プロファイルまたは長さのカスタム リベット。

誰が作ったのか: 当社の上級技術者は、平均 10 年以上の冷間圧造経験を持っています。

私たちがチェックする内容:キャビティの深さ、ヘッドの形状、シャンクの直径、硬度 – すべてのバッチ。

生産速度:標準直径で毎分最大 400 個。

世界中の顧客と協力する

当社は、北米、ヨーロッパ、アジアのメーカーに平頭半中空リベットを供給しています。当社のお客様は以下を構築します。

• 折りたたみ家具– 椅子、テーブル、ベッド、フレーム
• 自動車内装– トリムパネル、ドアアセンブリ、シートコンポーネント
• 電子機器の筐体– シャーシ、コントロールパネル、ハウジング
• 家電製品– パネルアセンブリ、ヒンジポイント
• 産業機器– 機械ガード、制御盤

当社は、迅速なプロトタイピングから大量生産まで、小規模の組立工場と大規模な OEM の両方と提携しています。当社の強みは柔軟性です。カスタムサイズ、素早いサンプル、そしてどの量でも一貫した品質です。

よくある 2 つの質問

Q: 「平頭半中空リベットは、薄い板金やプラスチックに損傷を与えることなく使用できますか?」

A: はい – 半中空キャビティにより設定力が約 70% 軽減されるため、薄い材料、プラスチック、繊細なアセンブリに最適です。最良の結果を得るには、材料スタックの厚さより 1.5 ～ 2.0 mm 長いバレル長を選択し、制御された均一な圧力を得るためにハンマーではなくプレスを使用します。上の折りたたみ椅子のケースでは、平頭の半中空リベットが変形なく薄いアルミニウム チューブにきれいに固定されています。

Q: 「平頭半中空リベットはハンドツールで取り付けることができますか? それとも空圧プレスが必要ですか?」

A: どちらも機能しますが、どちらを選択するかは音量によって異なります。少量（500 リベット未満）の​​場合は、手動リベット絞り機またはセッティング パンチ付きハンマーがうまく機能します。リベットをスチール プレート上に置き、パンチを挿入し、1 回叩きます。生産量 (1,000 以上のリベット) の場合は、空圧または油圧プレスを強くお勧めします。これにより、安定した設定力が得られ、サイクルが短縮され、オペレーターの疲労が軽減され、フラットヘッドの損傷が防止されます。重要な要件: 平らなヘッドの跡を避けるために、セッティング パンチは平らな面を持っている必要があります。お客様のリベット寸法に適合するセッティングツールを提供できます。ツールのリードタイムは 5 ～ 7 日です。
