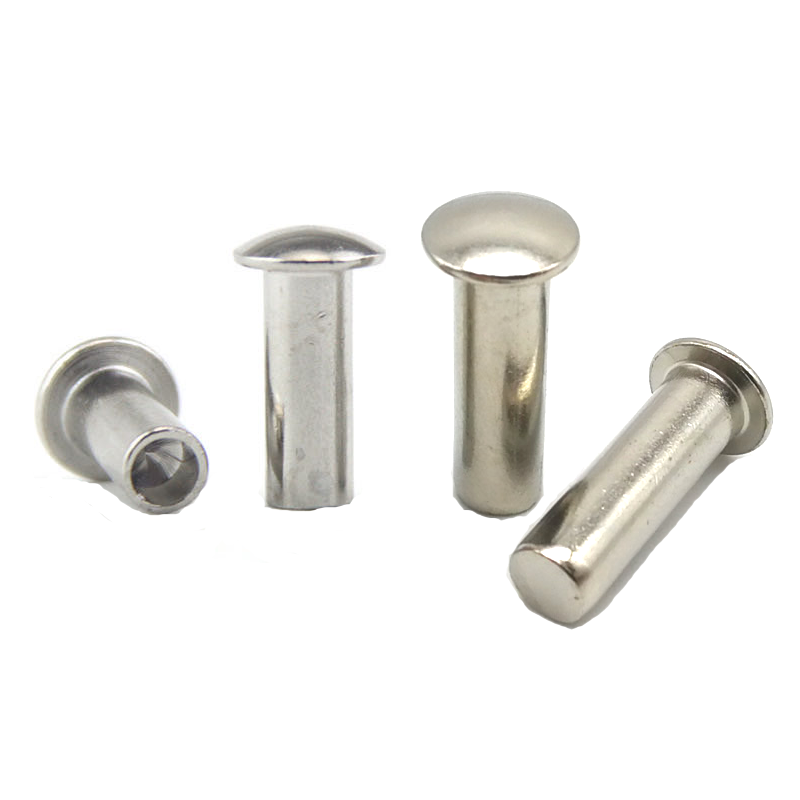

なべリベット

なべ頭リベットエンジニアが丸頭と平頭の間のものが必要な場合に指定するものです。なべ頭は丸頭よりも座面が広く (シャンク直径の 1.8 ～ 2.2 倍、対して 1.6 ～ 1.8 倍)、頭の高さは平頭よりも高くなります。短く真っ直ぐな側壁は、かさばらずに目に見えるアセンブリにうまく収まる、すっきりとした完成した外観を与えます。

丸頭が目立ちすぎ、平頭が低すぎる場合は、なべ頭が最適です。

パン vs ラウンド vs フラット - 雲台がどこに適合するか

雲台を選択する場合:

• 丸頭よりも大きな支持面積が必要ですが、平頭よりも高い頭が必要な場合
• リベットが見えるため、見た目が重要です
• 丸い頭のかさばりのない、すっきりとした完成した外観が必要です
• クリアランスは中程度 – 平頭の場合は十分にきつくなく、丸頭の場合は十分に開いていません

私たちが作るもの – 2 つのデザイン、5 つの素材

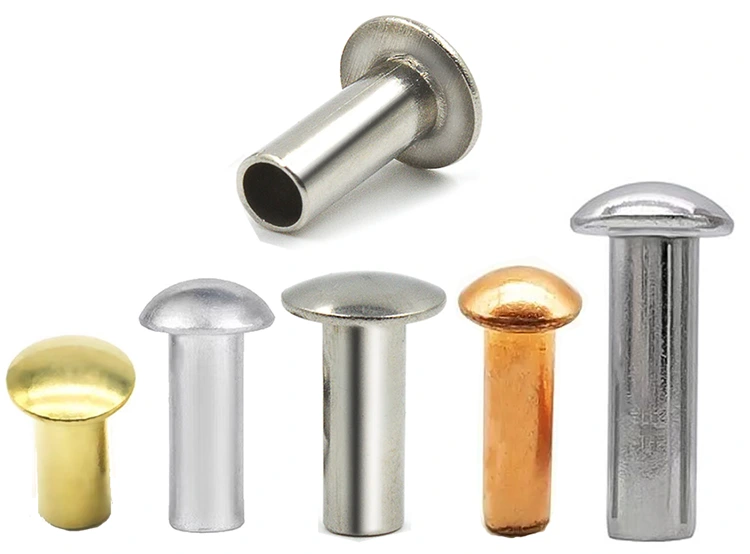

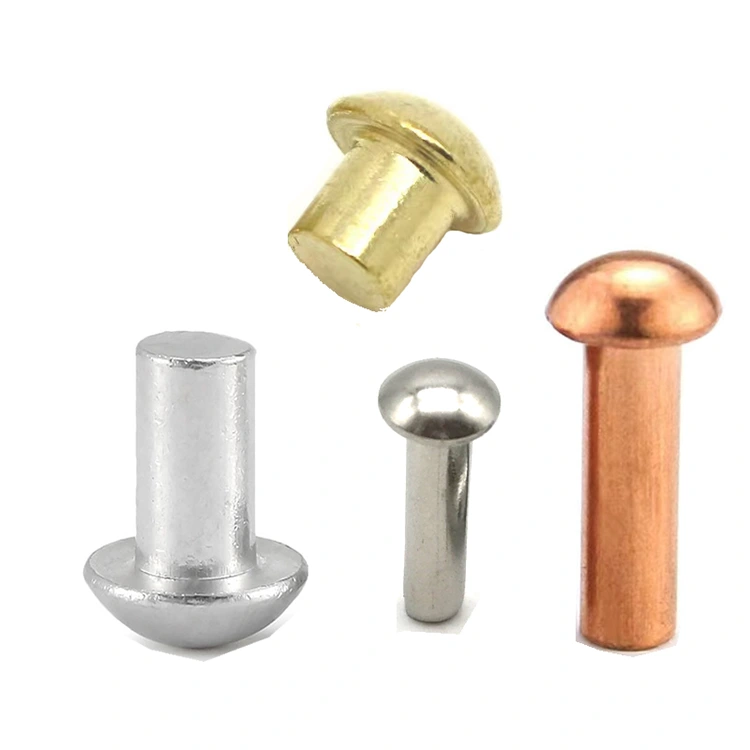

なべ頭リベット中実および半管状のデザインが用意されています。サイドウォールの形状が短く真っ直ぐであるため、このヘッド スタイルではフル チューブラーは利用できません。

利用可能な材料:低炭素鋼、ステンレス鋼 (304/316)、真鍮 (C2680)、銅 (C11000)、アルミニウム (5052/5056)

仕上げ:亜鉛メッキ、黒色酸化物、不動態化、ラッカー塗装、ニッケルメッキ、アンティーク加工、陽極酸化処理、無地 – 素材に応じて異なります。

実際の用途の 1 つ – 業務用コーヒーマシンのハウジング

業務用コーヒーマシンのメーカーは、丸頭リベットを使用して外側のハウジングパネルを組み立てていました。完成したマシンでは丸いヘッドが著しく突出しており、ブランドが望んでいた高級感を損なっていました。平頭リベットが検討されましたが、ハウジングの設計ではパネルの後ろのスペースが限られていたため、金属を薄くしすぎなければ皿穴加工は不可能でした。設計チームは、丸頭よりも輪郭が低く、皿穴加工を必要としないリベットを必要としていました。

Nuote Metals は、ステンレス鋼のなべ頭半管状リベットを提供しました – シャンク 4.0 mm、なべ頭 8.0 mm、バレル長 8.0 mm、不動態化仕上げ。なべ頭はオリジナルの丸頭よりも低くなり、筐体がすっきりとした外観になりました。短く真っ直ぐなサイドウォールは、ドームのかさばることなく完成した外観を作り出しました。半管状のキャビティは設定力を低く保ち、薄いハウジングパネルの変形を防ぎました。

メーカーは 100 台の機械で 500 個のリベットをテストしました。組み立てとフィールドテスト後、緩みや腐食はありません。設計チームは、将来のすべてのモデルで新しいヘッド スタイルを承認しました。現在では、なべ頭リベットを年間 100,000 個のバッチで注文しています。

標準オプション – 仕様に合わせてカスタマイズ

なべ頭リベットお客様の正確な要件に合わせて製造されます。用途ごとにクリアランスと外観のニーズが異なるため、標準の雲台サイズは在庫しておらず、ご注文ごとにカスタム生産されます。

私たちがあなたに求めているもの:

• シャンク径 – 1.5mm ～ 8.0mm
• ヘッド直径 – 座面の要件に適合
• ヘッドの高さ – クリアランス要件に適合
• 全長 – または材料スタックの合計の厚さ
• 材質 – スチール、ステンレス、真鍮、銅、またはアルミニウム
• デザイン – 中実または半管状
• 仕上げ – 亜鉛、不動態化、ラッカー塗装、ニッケル、陽極酸化処理など。

以下をお勧めします。ヘッドの直径や高さがわからない場合は、図面またはアセンブリのサンプルをお送りください。用途に合わせて最適な雲台寸法をご提案させていただきます。

サンプルリードタイム:カスタム雲台仕様の場合は5～10日。詳細な要件については、当社の営業チームにお問い合わせください。

雲台の作り方 – 違いを生む直線の壁

雲台は、側壁が真っ直ぐなドーム型でシンプルに見えます。しかし、その真っ直ぐな壁には正確な金型設計が必要です。テーパーがかかりすぎると丸頭のように見えます。少なすぎるとヘッド高さが不均一になります。

私たちが管理するもの:

• 壁の角度 – 側壁は先細りではなく真っ直ぐでなければなりません。これにより、なべ頭と丸頭の区別がつき、すっきりとした仕上がりの外観が生まれます。
• クラウンの半径 – 頭頂部は完全に平らではなく、わずかにドーム状になっています。当社の金型は、古典的な雲台のプロファイルに一致する特定のクラウン半径にカットされています。
• コーナー半径 – ヘッドからシャンクへの移行はスムーズでなければなりません。鋭利な角があると応力集中が生じ、設置時に亀裂が発生する可能性があります。

結果：見た目がきれいで、座り心地が安定し、バッチごとに確実にセットされる雲台。

私たちのプロセス:

• 伸線 – 正確なシャンク径 (±0.02mm) に伸線された材料
• カットオフ – ブランクの長さにせん断
• 最初の打撃 - 空白の四角形と中央揃え
• 2 番目のブロー (予備成形) – 金型は真っ直ぐな壁を持つなべ頭の形状を開始します。
• 3打目（コイニング） – 最終的なヘッド形状と厚み
• 4 番目の打撃 (必要な場合) – パンチで半チューブラー用のキャビティを作成します
• トリミング – フラッシュを削除しました
• タンブリング – 微細バリの除去
• メッキまたはコーティング – 指定どおりに適用

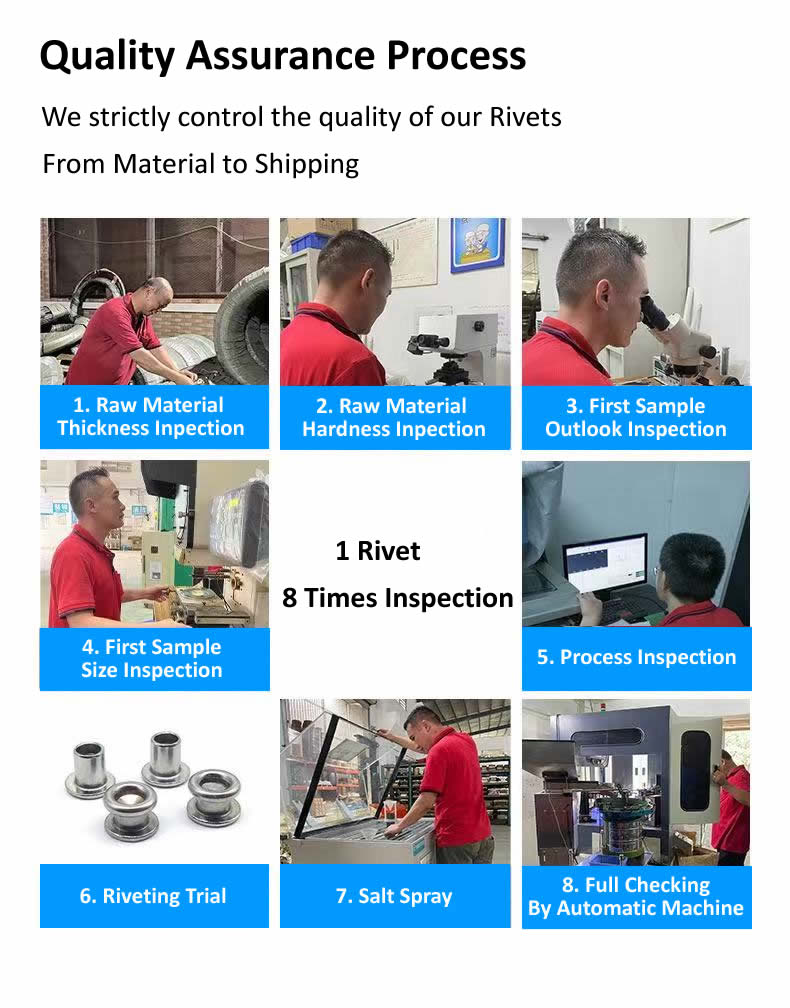

1 つのリベット、8 つのチェック – すべての雲台が正しいことを確認する方法

私たちは運を信じません。すべてのバッチなべ頭リベット工場から出荷される前に、8 つの個別の品質ゲートを通過します。原則はシンプルです。早期に測定し、頻繁に測定し、決して思い込みをしないことです。

原料直径チェック– 入力ワイヤはレーザーマイクロメーターで測定されます。直径公差：±0.02mm。この範囲外のコイルは、ヘッダーに接触する前に拒否されます。

原料硬度検査– 各コイルからのサンプルはロックウェル硬度計でテストされます。許容範囲は材質により異なります（鋼：HRB 70～85、ステンレス：HRB 80～95、黄銅：HRB 60～75）。

最初の記事の外観チェック– 工具のセットアップ後、最初の 10 本のリベットを拡大して目視検査します。亀裂、バリ、平らでないヘッド、または表面の跡を探します。目に見える欠陥があると印刷機が停止します。

初品寸法チェック– 同じ 10 個のリベットが光学コンパレーターで測定されます。生産開始前に、ヘッド直径、ヘッド高さ、シャンク直径、全長、キャビティ深さ (セミチューブラーの場合) が図面公差内に収まっていなければなりません。

工程内チェック –量産時には、オペレーターは 500 個ごとに 5 本のリベットを抜きます。寸法はデジタル ノギスとキャビティ深さの合否ゲージで検証されます。ドリフトがあると、ツールの調整が始まります。

テストセッティング（試しリベット）– 2,000 ピースごとに、代表的な材料サンプル (アセンブリと同じ厚さとタイプ) に 3 つのリベットを取り付けます。クリンチは対称性と堅さについて検査されます。リベットの緩みや亀裂は認められません。

塩水噴霧試験 (必要な場合)– 屋外用リベットまたはメッキリベットの場合、ASTM B117 塩水噴霧試験のためにサンプルをラボに送ります。証明書はバッチとともに発行されます。

最終出荷検査– 梱包前に、すべてのリベットが光学式選別機を通過します。カメラはヘッド直径、ヘッド高さ、シャンク直径、全長、キャビティの深さをチェックします。拒否されたものは自動的に排除されます。次に、手動検証のためにランダムな AQL サンプル (レベル II、1.0) が抽出されます。

8 つのステップをすべて通過したなべ頭リベットは、工場から出荷される状態になります。当社はすべての小切手の記録を 5 年間保管します。

実際に受け取ったもの – 私たちが作ったものの完全な記録

私たちはリベットを出荷するだけではありません。私たちは、何が製造され、どのように検証されたかを正確に記録して出荷します。

パッケージには以下が含まれます:

• 材料証明書 - 使用されるコイルの化学組成と引張強度
• 検査シート – バッチからの 10 本のリベットの実測値
• 仕上げ証明書 – XRF によって検証されためっき厚さ (該当する場合)
• 適合性文書 – 当社の QA マネージャーによる署名、バッチ追跡可能

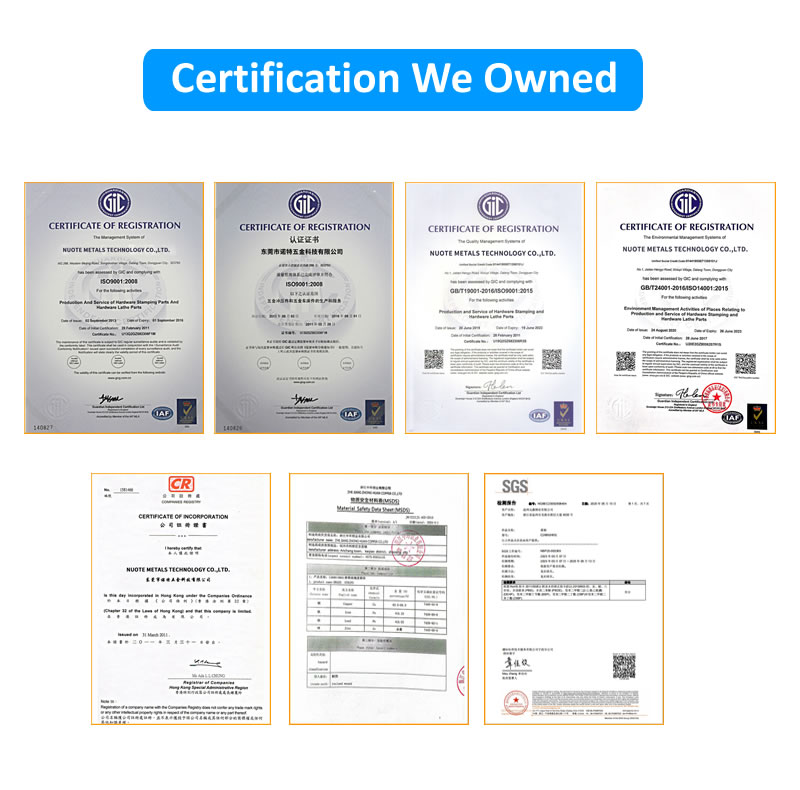

認定済み:ISO 9001:2015、RoHS、REACH

なべリベットが使用される場所

• 業務用機器 – コーヒーマシン、食品機器、自動販売機 – 外観が重要な目に見えるアセンブリ
• 家具 – オフィス家具、棚、ディスプレイユニット – きれいな仕上げが必要な目に見える接合部
• 自動車 – インテリアトリム、インストルメントパネル、シートコンポーネント – 外観と適度なクリアランスが融合する場所
• 電子機器 – エンクロージャ、シャーシ、コントロール パネル – リベットが見えるがかさばらない場所
• 医療機器 - デバイスハウジング、器具アセンブリ - 衛生と外観の両方が重要な場所
• 産業機器 – コントロールパネル、マシンガード – プロフェッショナルな仕上げが必要な場所
• 一般的な製造 – 丸頭がかさばりすぎ、平頭が低すぎるアセンブリ

よくある 3 つの質問

Q1: なべ頭は丸頭のように見えます。違いは何ですか?

A: 雲台にはドームとシャンクの間に短く真っ直ぐな側壁があります。丸頭は頭頂部からシャンク部まで連続した曲線です。この真っ直ぐな壁により、雲台の座面が広くなり (シャンク直径が 1.6 ～ 1.8 倍であるのに対し、1.8 ～ 2.2 倍)、わずかに低いプロファイルが得られます。視覚的な違いは微妙ですが重要です。雲台はより「デザイン的」に見え、「工業的」ではありません。並べて持つと真っすぐな壁がポイントです。

Q2: 消費者向け製品で最もプロフェッショナルに見えるヘッド スタイルはどれですか?

A: 外観が重要な消費者製品の場合、多くの場合、雲台が最良の選択です。すっきりとした完成した外観を持ち、ラウンドヘッド (工業的に見える可能性がある) よりも洗練され、フラットヘッド (ミニマルすぎるように見える可能性がある) よりも重厚です。直線的なサイドウォールは、品質を示す「デザインされた」外観を与えます。高級コーヒーマシン、高級家具、家電製品を見ると、単なる機能的な留め具ではなく、デザイン要素として意図的になべ頭リベットが使用されているのがわかります。

Q3: 特定の頭径のカスタムなべ頭リベットの通常のリードタイムはどれくらいですか?

A: カスタムなべ頭リベットの場合、スケジュールは新しい工具を作成する必要があるかどうかによって異なります。ヘッドの直径が当社の既存のツールの範囲内にある場合、サンプルのリードタイムは 5 ～ 10 日です。新しい金型を設計して切断する必要がある場合、金型の製作には 15 ～ 20 日かかり、その後サンプルの製作が行われます。仕様を当社の営業チームにご連絡ください。正確なスケジュールをお知らせします。標準雲台寸法の工具代は無料です。完全にカスタムの雲台プロファイルの場合に限ります。
