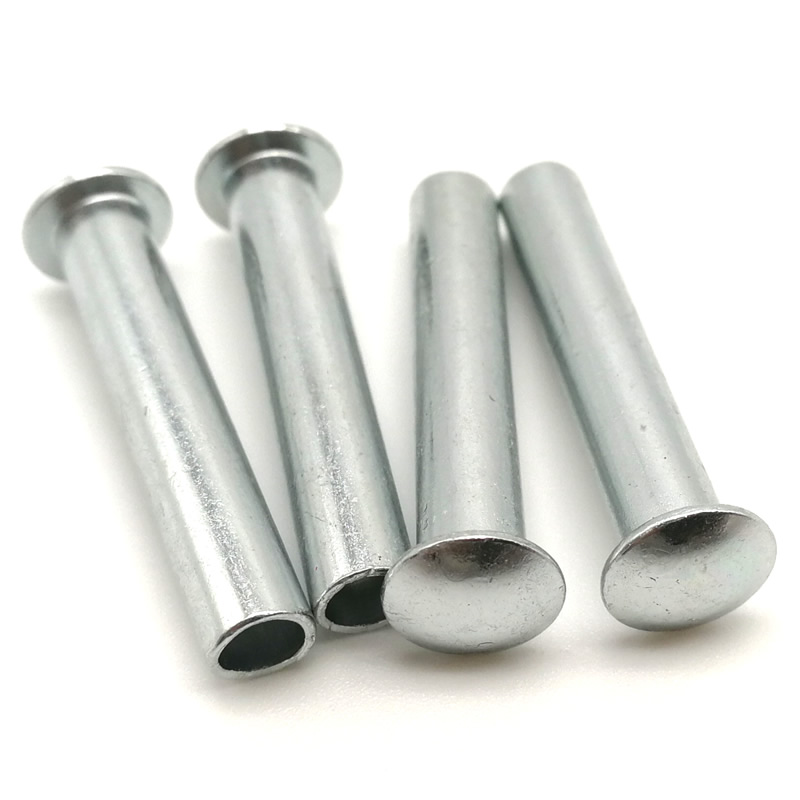

トラス頭半中空リベット

標準的な丸頭リベットの頭の直径はシャンクの直径の約 1.6 ～ 1.8 倍です。これは金属同士の接合にはうまく機能します。しかし、プラスチック、複合材料、薄い金属板、または木材を固定する場合、その細い頭が抜けてしまうことがよくあります。座面が十分な大きさではありません。

トラス頭の半中空リベットは、シャンクの 2.2 ～ 2.8 倍の頭部直径 (標準的な頭部スタイルの中で最も広い) でこの問題を解決します。幅が広くて低いドームは、荷重をより広い領域に分散し、引き抜けを防ぎ、ひっかかりを避けるために十分に低い位置にあります。

また、半中空であるため、テール部分の空洞が浅く、ソリッドリベットに比べて固定力が約70％軽減されます。余分な幅。力を下げます。同じ永久ジョイントです。

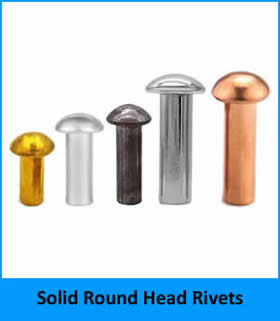

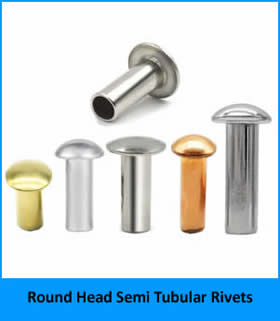

トラス頭と丸頭 – 幅が重要な理由

トラス頭は、元々は木製の荷車箱に金属バンドを固定するために使用されていたため、「荷車箱リベット」と呼ばれることもあります。原則は現在も同じです。幅広のヘッドにより、リベットが柔らかい材料や脆い材料に突き刺さるのを防ぎます。

次の場合にトラスヘッドを選択してください。プラスチック、複合材料、薄い板金、針葉樹、または標準的なヘッドでは貫通してしまうようなあらゆる素材を締結しています。穴が大きすぎるため、それをカバーするには幅の広いヘッドが必要です。薄型が必要だが、ベアリング面積を最大限に確保したい。

トラス頭半中空 vs 中実 - 中空の利点

半中空のデザインはテール部分のみが膨らむため、周囲の材料を傷つけたくない組み立てに最適です。トラス頭半中空リベットは、プラスチック、複合材料、薄板金属、および抜けが懸念される用途によく使用されます。

材質と仕上げ – 当社が提供するもの

材料:炭素鋼 (亜鉛メッキ)、ステンレス鋼 (304/316、不動態化)、真鍮 (C2680)、銅 (C11000)、アルミニウム (1100/5052/5056)

仕上げ:亜鉛メッキ、ニッケルメッキ、不動態化、ラッカー塗装、黒染め、無地

実際の用途の 1 つ – プラスチック製のガーデン スツール シート

プラスチック製のガーデン スツールの製造業者は、丸頭リベットを使用して金属製の脚ブラケットをポリプロピレン製の台座に取り付けていました。繰り返し使用すると、狭い座面がプラスチックを突き破ってしまいました。丸頭は失敗しました。平らなヘッドが表面にマークを付けました。お客様は幅広のヘッドを必要としており、プラスチックの亀裂を避けるために、半中空デザインの低力での取り付けを必要としていました。

当社は、亜鉛メッキ鋼製トラスヘッド半中空リベット - シャンク 4.0 mm、ヘッド 11.0 mm、バレル長 10.0 mm を供給しました。非常に幅広のヘッドにより、負荷がより広い領域に分散され、抜け落ちがなくなりました。半中空キャビティにより、設定力が 3.5 トンから 1.0 トンに削減され、プラスチックに応力亀裂が発生しません。顧客は 500 個の便をテストしました。 10,000 回の負荷サイクル後、障害はゼロになりました。彼らは現在、トラス頭半中空リベットを年間 150,000 個のバッチで注文しています。

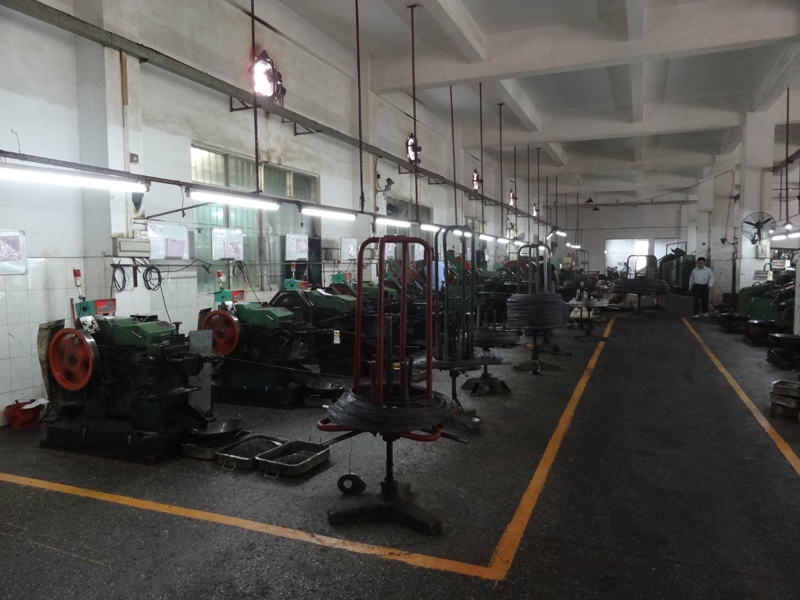

当社の生産内部 – 45 台の機械、10 年以上の経験

当社は、東莞の施設にある 45 台の冷間圧造機でトラス頭半中空リベットを製造しています。直径0.8mmから10mmまでのリベットの製造が可能です。

私たちが生産するもの:大量注文向けの標準リベット、および非標準の頭部プロファイルまたは長さのカスタム リベット。

誰が作ったのか:当社の上級技術者は、平均 10 年以上の冷間圧造経験を持っています。彼らは、幅広のトラス頭がどのようにしてシワなく形成されるのかを理解しています。低くて幅広のドームを作成するには、金属が金型に均一に流れ込む必要があります。

私たちがチェックする内容:キャビティの深さ (バレルの長さの 45 ～ 55%)、ヘッド直径、ヘッド高さ、シャンク直径、硬度 – すべてのバッチ。

生産速度:標準直径で毎分最大 400 個。

世界中の顧客と協力する

当社はトラス頭半中空リベットを北米、ヨーロッパ、アジアのメーカーに供給しています。当社のお客様は以下を構築します。

• プラスチック製の家具および園芸用品 – 椅子、スツール、テーブル、収納箱
• HVAC 機器 – ダクト接続、ファンハウジング、パネルアセンブリ
• 家電製品 – プラスチック製ハウジング、ヒンジポイント、パネルアタッチメント
• 自動車 – インテリアトリムパネル、ソフトアセンブリ、アンダーボンネットコンポーネント
• 看板とディスプレイ - アクリルと板金の留め具
• 電子機器の筐体 – プラスチックおよび薄い金属の筐体

当社は、迅速なプロトタイピングから大量生産まで、小規模の組立工場と大規模な OEM の両方と提携しています。当社の強みは柔軟性です。カスタムサイズ、素早いサンプル、そしてどの量でも一貫した品質です。

よくある 2 つの質問

Q: 「トラス頭の代わりに標準の丸頭リベットをプラスチックアセンブリに使用するとどうなりますか?」

A: 最も一般的な障害はプルスルーです。丸頭の頭の直径はシャンクの 1.6 ～ 1.8 倍しかありません。座面は柔らかい材料には小さすぎます。時間の経過や負荷がかかると、ヘッドがプラスチックに引き込まれ、ジョイントが破損します。トラスヘッドはシャンクの 2.2 ～ 2.8 倍で、荷重を約 2 倍の面積に分散します。上のガーデンスツールのケースでは、丸いヘッドは失敗しました。トラスヘッドが保持されています。柔らかい素材や脆い素材を固定している場合、トラス頭の使用はお勧めできません。それが適切な留め具です。

Q: 「トラス頭の半中空リベットを手動工具で取り付けることはできますか? それとも空圧プレスが必要ですか?」

A: どちらも機能しますが、どちらを選択するかは音量によって異なります。少量（500 リベット未満）の​​場合は、手動リベット絞り機またはセッティング パンチ付きハンマーがうまく機能します。リベットをスチール プレート上に置き、パンチを挿入し、1 回叩きます。生産量 (1,000 以上のリベット) の場合は、空圧または油圧プレスを強くお勧めします。これにより、安定した設定力が得られ、サイクルが短縮され、オペレーターの疲労が軽減され、幅広のトラス ヘッドの損傷が防止されます。重要な要件: ヘッドに跡がつかないように、セッティング パンチはトラス ヘッドのプロファイルに一致する平らな面、またはわずかに凹面になっている必要があります。お客様のリベット寸法に適合するセッティングツールを提供できます。ツールのリードタイムは 5 ～ 7 日です。
