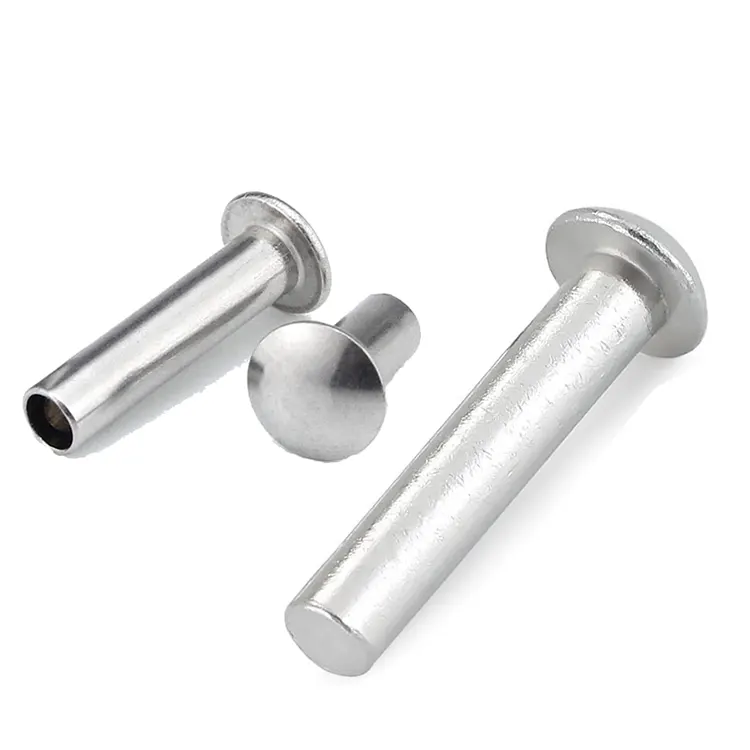

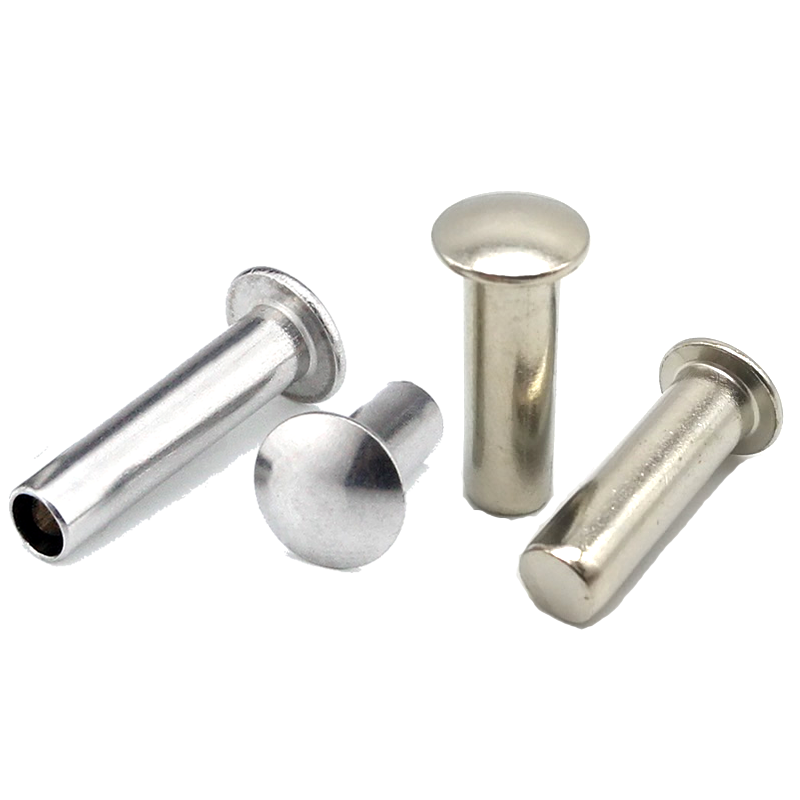

ユニバーサルヘッドリベット

ユニバーサルヘッドリベットまさに「ちょうどいい」ファスナーです。高すぎず、幅すぎず、滑らかな丸みを帯びた上部で、ほとんどの表面に快適に設置できます。丸頭が狭すぎ、トラス頭が広すぎる場合は、ユニバーサルヘッドが最適です。ヘッドの直径はシャンクの 2.0 ～ 2.2 倍で、ラウンドより幅が広く (1.6 ～ 1.8 倍)、トラスより狭く (2.2 ～ 2.8 倍)、かさばらずに完成したように見えるプロファイルです。

どのヘッドスタイルを選択すればよいかわからない場合は、ユニバーサルヘッドを選択するのが安全です。ほぼすべての用途、ほぼすべての素材で機能し、見栄えも良くなります。

ユニバーサル vs. ラウンド vs. トラス - ユニバーサル ヘッドが適合する場所

ユニバーサルヘッドを選択する場合:

• 混合材料 (金属 + プラスチック、金属 + 木材) を組み立てています。
• ベアリングエリアとプロファイルのバランスが必要な場合
• どのヘッド スタイルを選択すればよいかわかりません – ユニバーサルが安全なデフォルトです
• リベット自体に注目を集めずに見栄えの良いリベットが欲しい

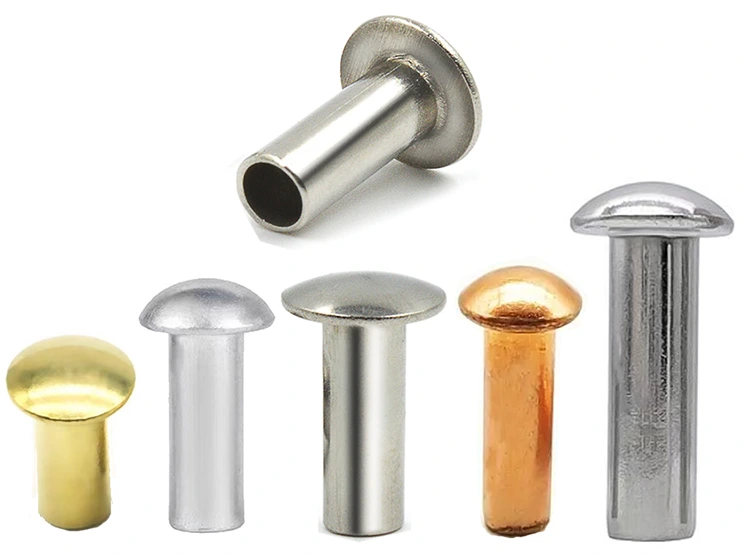

2 つのデザイン、5 つの素材 - 私たちが提供するもの

ユニバーサルヘッドリベット中実および半管状のデザインが用意されています。適切なフレアに十分なバレル長が得られないミディアムプロファイルのジオメトリのため、このヘッド スタイルではフル チューブラーは利用できません。

どのデザインを選択するか:

固体– シャンク全体がソリッドです。最大のせん断強度と引張強度。破損が許されない構造用途、耐荷重ジョイント、アセンブリに使用します。より高いセット力が必要です。

半管状– テールのキャビティにより、セット力が 70% 軽減されます。大量生産、薄い材料、および周囲の材料を保護したいアセンブリに使用します。固体強度の 80 ～ 90%。

利用可能な材料:低炭素鋼、ステンレス鋼 (304/316)、真鍮 (C2680)、銅 (C11000)、アルミニウム (5052/5056)

仕上げ:亜鉛メッキ、黒色酸化膜、不動態化処理、ラッカー塗装、ニッケルメッキ、アンティーク加工、陽極酸化処理、無地 – 素材に応じて異なります。

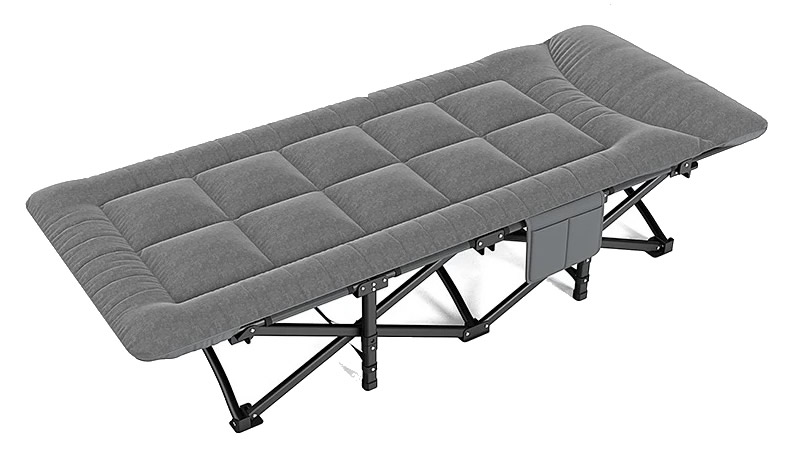

実際の用途の 1 つ – 折りたたみキャンプベッドフレーム

ポータブルキャンプベッドのメーカーは、シザーヒンジジョイントに丸頭リベットを使用していました。丸いヘッドは狭すぎたので、負荷がかかるとヘッドが薄肉のスチールチューブを突き抜けてしまいました。メーカーはトラス頭リベットを試しましたが、うまくいきましたが、幅広の頭が消費者製品としてはかさばって工業的に見えました。彼らは、丸頭よりも支持面積が大きく、トラス頭よりもすっきりとした外観、つまり製品の外観を損なわずにしっかりと固定できるリベットを必要としていました。

Nuote Metals は、亜鉛メッキ鋼製ユニバーサルヘッド半管状リベットを供給しました – シャンク 5.0mm、ユニバーサルヘッド 10.5mm、バレル長 14.0mm。ユニバーサル ヘッドは、引き抜けを防ぐために必要な追加のベアリング領域を提供しました。ヘッド直径 10.5 mm により、元の丸型ヘッドに比べてベアリング領域が 38% 増加しました。滑らかで丸みを帯びたプロファイルは、見た目がきれいで完成したように見えました。半チューブ状のキャビティは設定力を低く保ち、薄肉チューブの歪みを防ぎました。

メーカーは、250 個のベッドにわたって 500 個のリベットをテストしました。 120kg の荷重をかけた 5,000 回の折りたたみサイクルの後でも、引き抜け、緩み、損傷はありません。彼らは現在、ユニバーサル ヘッド リベットを年間 150,000 個のバッチで注文しています。

指定方法 – シンプルにします

ユニバーサルヘッドリベットは、お客様の正確な要件に合わせてカスタム生産されます。仕様を正しく理解するために必要なものは次のとおりです。

必要な寸法:

• シャンク径 – 1.5mm ～ 8.0mm。これが穴を通る部分です。
• ヘッド直径 – 通常はシャンク直径の 2.0 ～ 2.2 倍ですが、座面の要件に合わせて調整できます。
• ヘッド高さ – クリアランス要件に基づいて推奨します。
• 全長 – 材料スタックの厚さから計算します。

あなたが行う選択:

• 材質 – スチール、ステンレス、真鍮、銅、またはアルミニウム
• デザイン – 中実または半管状
• 仕上げ - 亜鉛、不動態化、ラッカー塗装、ニッケル、陽極酸化、アンティークなど。

ヘッドの直径または高さがわからない場合:アセンブリの写真またはサンプル部品をお送りください。用途に合わせて最適なユニバーサルヘッド寸法をご提案させていただきます。エンジニアリングに関するアドバイスには料金はかかりません。

サンプルのリードタイム：標準仕様の場合は5～10日。カスタム ツール: 15 ～ 20 日。

ユニバーサルヘッドプロファイル - バランスが取れ、多用途で、信頼性が高い

ユニバーサル ヘッドは、当社の最も汎用性の高いヘッド スタイルであり、最も寛容です。これはほぼすべてのアプリケーションで機能するため、どのヘッド スタイルを指定すればよいかわからないエンジニアにとってはデフォルトの選択となることがよくあります。

ユニバーサルヘッドの違い:

バランスの取れたプロファイル– ユニバーサルヘッドは意図的に「中間」となるように設計されています。ほとんどの素材で引き抜けを防ぐのに十分な幅、引っ掛かりを避けるのに十分な低さ、そして消費者製品で完成したように見えるのに十分な丸みを帯びています。

滑らかで丸みのあるトップ– トラス頭の鋭いエッジや丸頭の突出したドームとは異なり、ユニバーサル頭は中心から端まで滑らかで連続した半径を持っています。これにより引っ掛かりが軽減され、プロフェッショナルな外観が得られます。

ゆったりとした座面– シャンク直径の 2.0 ～ 2.2 倍のユニバーサル ヘッドは、丸ヘッドよりも大幅に広い支持面積を提供します。これは、ほとんどの混合材料アセンブリに十分です。

一貫性を保つ方法:

正確なヘディング –ユニバーサルヘッドプロファイルは、特定のクラウン半径とエッジ角度で超硬ダイスにカットされます。すべてのリベットは同じプロファイルになります。

同心度制御 –ヘッドの中心はシャンクに対して±0.10mm以内でなければなりません。ヘッドが中心からずれていると、ベアリングの効果が低下し、見た目が悪くなります。

表面仕上げ– 当社の金型は鏡面仕上げに研磨されており、きれいで傷のないヘッドが製造されています。

結果：混合材料で作業し、プロフェッショナルな外観を持ち、バッチごとに確実にセットされるユニバーサルヘッド。

私たちがチェックする内容 – ユニバーサルヘッドに一貫した制御が必要な理由

ユニバーサルヘッドは、作るのが最も難しいヘッドスタイル、つまり丸いヘッドではありません。ただし、その「中間」設計は最も幅広いアプリケーションで使用されることを意味するため、一貫した制御が必要です。丸型ヘッド (金属のみに使用) では許容できる偏差でも、ユニバーサル ヘッド (混合材料に使用) では問題が発生する可能性があります。

私たちが見ているものは次のとおりです。

• シャンク径 – ±0.05mm。シャンクが穴に対して緩すぎると、リベットが傾いてしまいます。きつすぎると挿入できません。私たちは生産を開始する前にこれをチェックし、生産期間中ずっと監視します。
• ヘッド直径 – ±0.15mm。あなたがユニバーサルヘッドを選んだ理由は座面にあります。ヘッドが小さすぎるとベアリングエリアが失われます。サイズが大きすぎるとクリアランスに入らない可能性があります。
• ヘッド高さ – ±0.10mm。高すぎると引っ掛かります。短すぎると見た目が間違っています。これをバッチごとにチェックします。
• 同心度 – ±0.10mm。偏ったヘッドはベアリングの効率を低下させます。また、見た目も間違っており、ユニバーサルヘッドは消費者向け製品によく見られます。
• キャビティの深さ (半管状) – バレルの長さの 45 ～ 55%。浅すぎるとセット力が高いままになります。深すぎるとクリンチが弱い。
• 全長 – ±0.15mm。適切なクリンチを形成するには、材料スタックの厚さと一致する必要があります。

問題を早期に発見する方法:

あなたの荷物 – 私たちがあなたに送るもの

ユニバーサル ヘッド リベットが到着すると、何が作られ、どのように検証されたかの完全な記録が付属します。

箱の中身:

• 密封されたポリ袋に入ったリベット – 部品番号、バッチ番号、および数量のラベルが貼られています。部品の緩みや推測はありません。
• 材料証明書 – 元のコイルの化学組成と引張特性。熱番号まで追跡可能。
• 検査シート – バッチからの 10 本のリベットの実測値。 「許容範囲内」というだけではなく、実際に測定した数値です。
• 仕上げ証明書 – リベットがメッキまたはコーティングされている場合、XRF 厚さ検証が含まれます。
• 適合性文書 – 当社の QA マネージャーによって署名され、トレーサビリティのための固有のバッチ番号が付いています。

これが重要な理由:現場で障害が発生した場合でも、材料の正確なコイルと生産の正確な実行まで遡って記録を残すことができます。当社ではコピーを 5 年間保管しますが、自分のコピーも同様に保管しておくことをお勧めします。

認定済み:ISO 9001:2015、RoHS、REACH

使用される場所

• 折りたたみベッドと家具 – シザーヒンジジョイント、フレームアセンブリ、ピボットポイント
• ハードウェア – ゲートヒンジ、ラッチ、ドアハードウェア、フェンスコンポーネント
• 住宅用製品 – 窓金具、キャビネット金具、装飾アセンブリ
• 自動車 – インテリアトリム、パネルアセンブリ、シートコンポーネント
• 産業機器 – 機械ガード、制御パネル
• 電子機器 - エンクロージャ、シャーシ
• 一般的な製造 - どのヘッド スタイルを選択すればよいかわからないアセンブリ

よくある 3 つの質問

Q1: ユニバーサルヘッドと丸ヘッドの違いは何ですか?見た目は似ています。

A: ユニバーサルヘッドは丸型ヘッドよりも幅が広く（シャンク径が 2.0 ～ 2.2 倍、対して 1.6 ～ 1.8 倍）、わずかに低くなっています。また、より連続した丸みのあるプロファイルを持ち、明確なドームが少なくなります。視覚的な違いはわずかですが、機能的な違いは本物です。ユニバーサルヘッドはより多くのベアリング領域を提供し、混合材料でのすり抜けを防ぎます。穴が狭い金属対金属のアセンブリの場合は、やはり丸頭の方が良い選択です。混合材料の場合は、ユニバーサルヘッドの方が安全です。

Q2: ソリッドまたはセミチューブラーのどちらのデザインを選択すればよいですか?

答え:半管状リベットほとんどのアプリケーションのデフォルトの選択です。設定力の 25 ～ 30% で固体強度の 80 ～ 90% になります。選ぶソリッドリベット耐荷重アセンブリの構造に最大の強度が必要な場合。ミディアムプロファイルヘッドの形状により、フルチューブラーはユニバーサルヘッドには使用できません。 3 つのデザインはすべて、同じユニバーサル ヘッド プロファイルで利用できます。

Q3: 屋外用途のユニバーサルヘッドリベットに最適な材質は何ですか?

A: 屋外用途の場合は、永久的な耐腐食性を得るために不動態化仕上げを施したステンレス鋼 (304 または 316) をお勧めします。 304 は、一般的な屋外暴露 (雨、湿気) には十分です。 316 は沿岸または塩水噴霧環境に推奨されます。予算が限られている場合は、黄色クロメートを施した亜鉛メッキ鋼板が 96 時間の塩水噴霧耐性を備えており、保護された屋外での使用に適しています。上記の折りたたみベッドのケースでは、ベッドが屋内 (キャンプ テント) で使用され、時折屋外にさらされることが限られていたため、お客様は亜鉛メッキ鋼板を選択しました。
