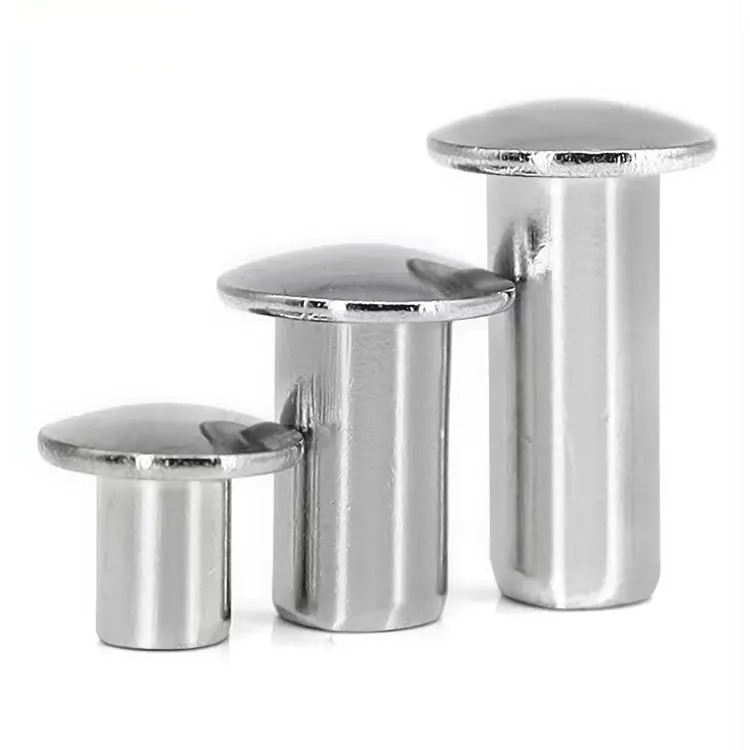

トラスヘッドリベット

トラスヘッドリベット丸頭や平頭の幅が足りない場合に指定します。トラス頭の頭部直径はシャンク直径の 2.2 ～ 2.8 倍で、丸頭 (1.6 ～ 1.8 倍) や平頭 (2.0 ～ 2.5 倍) よりも大幅に幅が広くなります。この追加の幅により座面が大きくなり、クランプ力がより広い領域に分散されます。その結果、リベットは柔らかい素材や脆い素材を突き破ることなく、所定の位置に留まります。

プラスチック、薄板金属、針葉樹、または複合材料を接合する場合、幅の広いトラス頭が、長持ちする接合と失敗する接合の違いとなります。

トラスとラウンド – 幅が重要な理由

私たちが作るもの – 2 つのデザイン、5 つの素材

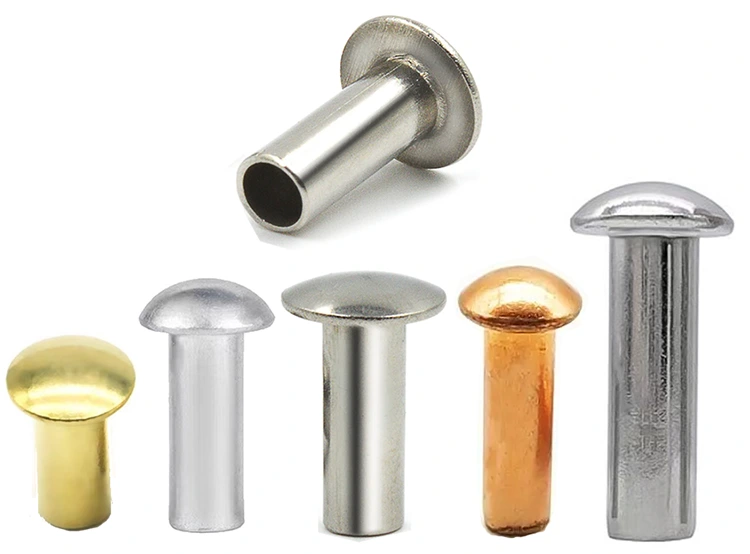

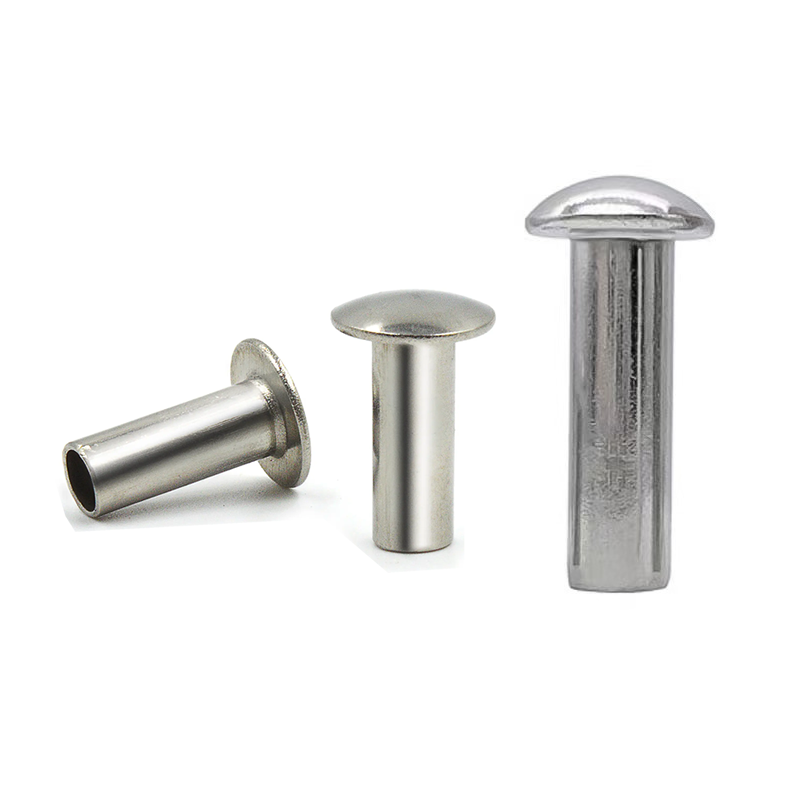

トラスヘッドリベット中実および半管状のデザインが用意されています。幅が広く浅いドームの形状のため、このヘッド スタイルではフル チューブラーは使用できません。

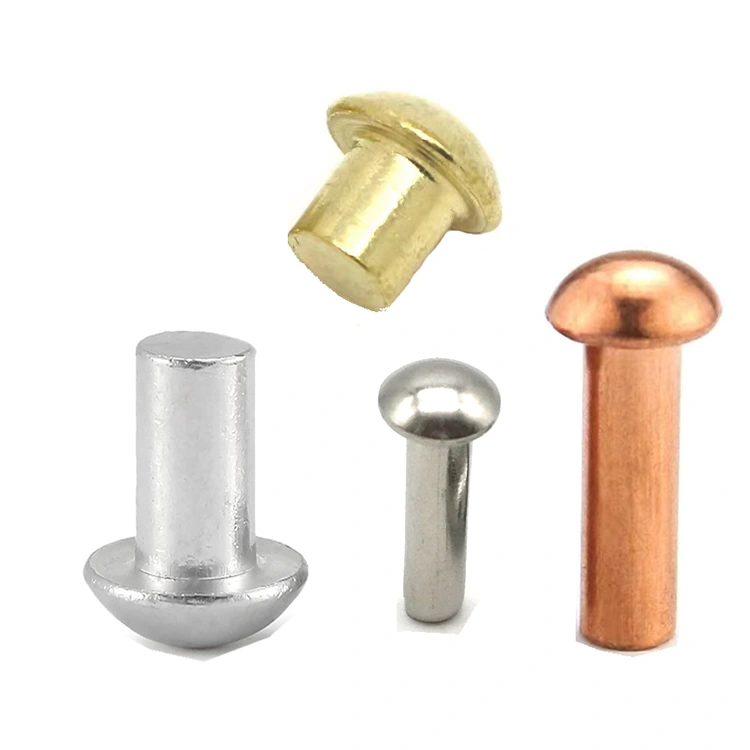

利用可能な材料:低炭素鋼、ステンレス鋼 (304/316)、真鍮 (C2680)、銅 (C11000)、アルミニウム (5052/5056)

仕上げ: 亜鉛メッキ、黒色酸化物、不動態化、ラッカー塗装、ニッケルメッキ、アンティーク加工、陽極酸化処理、無地 – 素材に応じて異なります。

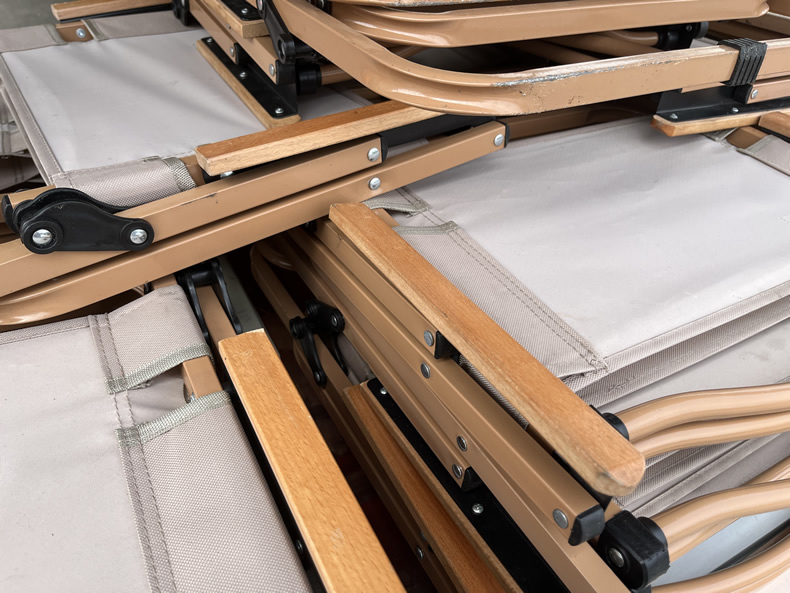

実際の用途 – 折りたたみ椅子のシートサポート

ある家具メーカーは、スチールフレームにポリプロピレンのシートシェルを取り付けた折りたたみ椅子を製造していました。オリジナルのデザインでは、4 つの取り付け点に丸頭リベットが使用されていました。数か月使用した後、リベットの頭がプラスチックを突き抜けてしまい、狭い座面では人が座ったときの荷重に耐えられなくなりました。

メーカーは丸頭の下にワッシャーを使用してみました。うまくいきましたが、組み立て時間と部品代がかかりました。彼らは、幅広のベアリングと素早いセッティングという両方の役割を果たすファスナーを必要としていました。

Nuote Metals は、亜鉛メッキ鋼製トラスヘッド半管状リベット - シャンク 4.0 mm、トラスヘッド 10.5 mm、バレル長 10.0 mm を供給しました。幅広のトラス頭は、丸頭とワッシャーの両方を 1 つのコンポーネントに置き換えました。半管状の空洞により設定力が低く抑えられ、ポリプロピレンの亀裂が防止されました。亜鉛メッキにより、スチールフレーム接続部の防錆効果が得られました。

顧客は 1,000 個の椅子を組立ラインで稼働させました。トラスヘッドリベットはきれいに固定され、しっかりと保持され、別個のワッシャーが不要になりました。プルスルーはありません。亀裂はありません。余分な組み立て手順はありません。

標準オプション – 仕様に合わせてカスタマイズ

トラスヘッドリベットお客様の正確な要件に合わせて製造されます。ヘッド径が他のヘッドスタイルに比べて大幅に広いため、お客様の特定の材料の厚さや穴のサイズに合わせてオーダーごとに生産します。

私たちがあなたに求めているもの:

• シャンク径 – 1.5mm ～ 8.0mm
• ヘッド直径 – 座面の要件に適合
• 全長 – または材料スタックの合計の厚さ
• 材質 – スチール、ステンレス、真鍮、銅、またはアルミニウム
• デザイン – 中実または半管状
• 仕上げ – 亜鉛、不動態化、ラッカー塗装、ニッケル、陽極酸化処理など。

以下をお勧めします。ヘッドの直径が不明な場合は、材料のサンプルをお送りください (端材でも構いません)。実際の素材で最適なヘッドサイズをテストし、適切な仕様を推奨します。

標準トラスヘッド寸法の場合、工具代はかかりません。テスト用のサンプルが用意されています。

トラスヘッドの違い – かさばらないワイドベアリング

トラス頭は、標準的な頭スタイルの中で最も幅が広く、高さが低くなります。幅広で浅いドームは、ヘッドの高さを比較的低く保ちながら（ヘッド直径の 25 ～ 30%）、最大の座面を提供します。

これがアセンブリにとって何を意味するか:

• プルスルーの軽減 – 幅広のヘッドにより負荷がより広い領域に分散され、柔らかい素材にかかるストレスが軽減されます。プラスチック、複合材料、および薄い金属板の場合、これは重要です。
• 材料へのダメージが少ない – 浅いドームと滑らかなエッジにより、周囲の材料を切断したりえぐったりするのを防ぎます。
• ワッシャーは不要 – トラスヘッドは内蔵ワッシャーとして機能するため、別個のハードウェアを必要としません。

一貫性を保つ方法:

• 制御された成形 – 幅広で浅いドームは、丸いヘッドよりも成形が困難です。当社の多段階圧造プロセスにより、金属がしわになることなく均一に流れることが保証されます。
• 精密金型 – トラス プロファイルは、特定のクラウン半径とエッジ角度にカットされます。すべてのリベットは同じプロファイルになります。
• 同心度チェック – ヘッドはシャンクの中心に±0.10mm以内になければなりません。ヘッドが中心からずれていると、ベアリングの効率が低下します。

品質管理 – ワイドヘッドの一貫性を保つ方法

トラス頭は丸頭よりも正しく調整するのが困難です。幅が広くて浅いドームにより、しわ、不均一な厚さ、偏心成形が発生する可能性が高くなります。私たちはすべてのトラスヘッドのバッチを細心の注意を払って扱います。

私たちがチェックする内容:

• シャンク径 – ±0.05mm。それがあなたの穴にフィットしない場合は、他に何も問題はありません。
• ヘッド直径 – ±0.20mm。トラスヘッドを選択した理由は座面にあります。バッチごとに測定します。
• ヘッド高さ – ±0.15mm。高すぎると、隣接するコンポーネントを通過できない可能性があります。平らすぎると見た目が悪くなります。
• ヘッドの平坦度 – ヘッドの下側が素材と面一になるように配置する必要があります。隙間はありません。
• キャビティの深さ – バレルの長さの 45 ～ 55%。浅すぎるとセット力が高くなります。深すぎるとクリンチが弱い。
• 同心度 – ヘッドはシャンクの中心に ±0.10mm 以内になければなりません。ヘッドが中心からずれていると、ベアリングの効率が低下します。

当社の検査プロセス:

• 受入ワイヤ – 生産開始前に直径と硬度をチェックします。
• 最初の記事 - 光学コンパレータで測定された 10 本のリベット。あらゆる寸法が検証されました。
• 工程中 – 500 個ごとに 5 個のリベット。何らかのドリフトが発生すると印刷機が停止します。
• セッティングテスト - 2,000 個ごとに、サンプル素材にセッティングします。クリンチは対称性と堅さについて検査されます。
• 最終選別 – 全数光学検査。 AQL サンプルは手動で検証されました。

実際に受け取ったもの – 私たちが作ったものの完全な記録

私たちはリベットを出荷するだけではありません。私たちは、何が製造され、どのように検証されたかを正確に記録して出荷します。

パッケージには以下が含まれます:

• 材料証明書 - 使用されるコイルの化学組成と引張強度
• 検査シート – バッチからの 10 本のリベットの実測値 (単に「許容範囲内」ではなく、実際の数値)
• 仕上げ証明書 – XRF によって検証されためっき厚さ (該当する場合)
• 適合性文書 – 当社の QA マネージャーによる署名、バッチ追跡可能

これが重要な理由:現場で故障が発生した場合でも、材料の正確なコイルまで遡って記録を残すことができます。当社ではコピーを 5 年間保管します。

認定済み:ISO 9001:2015、RoHS、REACH

トラスヘッドリベットが使用される場所

• プラスチックアセンブリ – 家具、保管容器、機器ハウジング
• 薄板金属 – HVAC ダクト、電気エンクロージャ、自動車パネル
• 複合材料 – グラスファイバーパネル、積層材料、サンドイッチ構造
• 針葉樹 – 家具、パレット、木箱、屋外構造物
• 特大の穴 - 穴の公差が緩く、穴をカバーするために幅広のヘッドが必要な場合
• キャンバスおよび厚手の生地 - ターポリン、日よけ、テント、バナー
• RV およびトレーラーのアセンブリ – パネル、内装トリム、外装付属品

よくある 3 つの質問

Q1: 丸頭または平頭ではなく、トラス頭リベットを選択する必要があるのはどのような場合ですか?

A: 柔らかい材料や脆い材料の引き抜けを防ぐために、可能な限り広い座面が必要な場合は、トラス ヘッドを選択してください。トラス頭の直径はシャンク直径の 2.2 ～ 2.8 倍で、丸頭 (1.6 ～ 1.8 倍) や平頭 (2.0 ～ 2.5 倍) よりも大幅に幅が広くなります。最大限のヘッド強度と耐衝撃性が必要な場合は、丸型ヘッドを選択してください。クリアランスを低くしたい場合は平ヘッドをお選びください。上記の折りたたみ椅子のケースでは、広い座面により設計変更を必要とせずに引き抜けを排除できるため、トラス頭が正しい選択でした。

Q2: トラスヘッドリベットをプラスチックに使用しても割れることはありませんか?

A: はい。これは主要なアプリケーションの 1 つです。広い座面により、セット力がより広い領域に分散され、脆性材料にかかる応力が軽減されます。最良の結果を得るには、次のことをお勧めします。

• セッティング力を 70% 軽減するセミチューブラー設計を選択
• マテリアルスタックよりも 1.5​​ ～ 2.0 mm 長いバレルの長さを選択してください
• 一貫した力を制御するには、ハンマーではなくプレスを使用します
• 完全な生産に着手する前にサンプルピースでテストする

折りたたみ椅子のケースでは、お客様はプレス設定が制御された半管状トラス頭リベットを使用しました。亀裂や抜けは発生しません。

Q3:トラスヘッドリベットの材質は何ですか?

A: 当社では次の 5 つの材料ファミリーで製造しています。

• 低炭素鋼 – 最も強度があり、最もコスト効率の高い、亜鉛またはニッケルメッキ
• ステンレス鋼 (304/316) – 永久耐腐食性、標準で不動態化処理
• 真鍮 (C2680) – 導電性、非磁性、装飾用
• 銅 (C11000) – 最高の電気/熱伝導率
• アルミニウム (5052/5056) – 最軽量、非磁性

5 つの材質すべてを共通のシャンク径で在庫しています。トラス頭の広い座面は、軽量アセンブリのアルミニウム リベットに特に効果的です。
