アルミパイプリベット

アルミパイプリベット– 一般的にも呼ばれますアルミ中空リベット– 実際のアルミニウムチューブストックから作られた中空ファスナーです。同じ商品です。二つの名前。どのような呼び名であっても、私たちは同じ信頼できるファスナーを作ります。

鋼鉄の約 3 分の 1 の重さで錆びない中空ファスナーが必要であるが、銅の導電性や真鍮の高級な外観は必要ない場合、アルミニウム パイプ リベットが答えです。パイプ リベット ファミリの中で最も軽量なオプションです。非磁性。自然な耐腐食性。また、強度要件に合わせて複数の合金をご用意しています。

アルミニウム合金のオプション - どのグレードが必要ですか?

1100を選択してくださいトリム、エンクロージャ、装飾アセンブリなど、重量が重要で強度要件が低い非構造用途に適しています。

5052を選択してください適度な強度と耐食性が必要な汎用軽量アセンブリ向け。

5056を選択してください高強度要件、海洋環境、軽量ファスナーに最大の強度が必要な用途に最適です。

アルミニウム パイプ リベット、半管状、中実 – どこに適合するか

利用可能な仕上げ

実際のアプリケーションの 1 つ – ポータブル電子機器の筐体

ポータブル電子機器のメーカーは、アルミニウム製の筐体を組み立てるための軽量の非磁性ファスナーを必要としていました。以前のスチール製ネジは不必要な重量を追加し、磁気を帯びていたため、敏感な内部コンポーネントに干渉していました。お客様は、質量を追加したり電子機器に干渉したりしない、永続的な軽量ファスナーを必要としていました。

5052 アルミニウム パイプ リベット - 3.0 mm シャンク、5.5 mm 丸頭、4.0 mm バレル長、プレーン仕上げを提供しました。アルミニウム製リベットにより、スチールに比べてファスナーの重量が 65% 削減されました。非磁性アルミニウムは内部電子機器への干渉を引き起こしませんでした。中空のデザインは最小限の力で広がり、薄い筐体の壁に歪みはありません。お客様は、500 個のエンクロージャーにわたって 1,000 個のリベットをテストしました。 10,000 回の組み立てサイクル後でも、故障はゼロです。彼らは現在、年間 200,000 個のバッチでアルミニウム パイプ リベットを注文しています。

アルミニウムパイプリベットの作り方 – そしてその軽量性を維持する方法

アルミニウム パイプ リベットは、純正のアルミニウム チューブ ストックとして使用されますが、アルミニウムはスチールよりも柔らかいため、工具跡や表面の損傷を避けるために慎重な取り扱いが必要です。当社のプロセスはアルミニウムに特化して設計されています。

チューブの切断– アルミニウムチューブは正確なブランク長さに合わせて切断されます。公差±0.02mm。鋭利なツールによりバリや変形を防ぎます。

見出し– 超硬ダイにより、一端のヘッド (丸、平、皿頭) が形成されます。研磨されたダイは表面の跡を防ぎます。

トリミング＆タンブリング– バリが除去され、微細なバリが除去されます。

陽極酸化処理 (指定された場合)– 腐食保護を強化するために、透明またはカラーの陽極酸化処理が施されています。

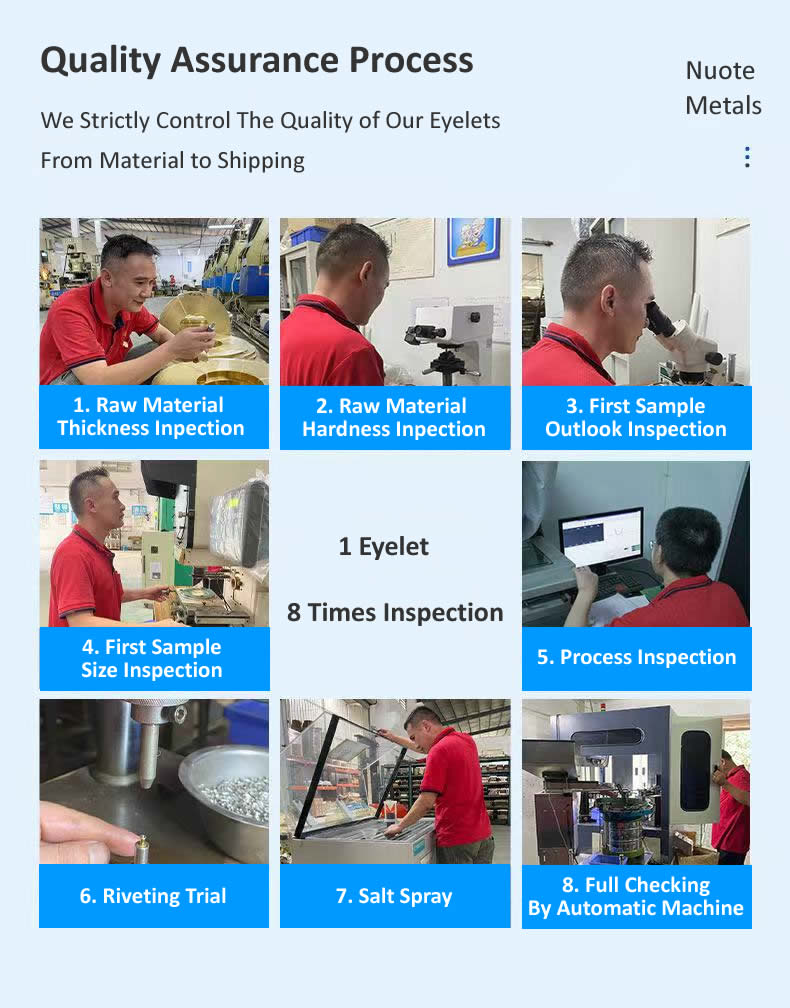

カットする前に– 入荷するチューブストックの外径、肉厚、材料組成が検証されます。分光計で合金のグレードを確認します。規格外の材料が切断室に入ることはありません。

に向かった後– 各工具セットアップの最初の 10 個のリベットが光学コンパレータで測定されます。内径、外フランジ、バレルの長さ、肉厚 – すべてはプレスが高速で稼働する前に検証されます。

走行中– オペレーターは 500 個ごとに 5 本のリベットを抜きます。許容値を超えるドリフトがあると、プレスが停止します。

発送前に– 2,000 個ごとに、実際の素材のサンプルに 3 つのリベットを取り付けます。クリンチの対称性と堅さをチェックし、ボアが開いたままであることを確認し、亀裂や表面の跡がないか検査します。その後、すべてのリベットが光学選別されます。ランダムな AQL サンプルは手動で検証されます。

私たちは記録を 5 年間保管します。フィールドで問題が発生した場合は、バッチをトレースして完全なファイルを取得できます。

サンプルリードタイム:標準は 5 ～ 7 日。カスタム ツール: 15 ～ 20 日。

私たちが協力する相手 – 世界中のメーカーから信頼されています

当社は、北米、ヨーロッパ、アジアのメーカーにアルミニウムパイプリベットを供給しています。当社のお客様は以下を構築します。

• 電子機器および携帯機器– ラップトップ、タブレット、ウェアラブルデバイス
• ドローンとUAV– フレームアセンブリ、モーターマウント、軽量構造
• スポーツ用品– 自転車、キャンプ用品、アウトドア用品
• 自動車部品– 軽量パネル、インテリアトリム
• 航空宇宙内装– シート部品、パネルAssy
• マリンアクセサリー– ボート内装、非構造ハードウェア

当社は、迅速なプロトタイピングから大量生産まで、小規模の組立工場と大規模な OEM の両方と提携しています。当社の強みは柔軟性です。カスタムサイズ、素早いサンプル、そしてどの量でも一貫した品質です。

よくある 3 つの質問

Q: 「量産注文する前にサンプルを入手できますか?」

A: はい – すべての製品のサンプルを提供しています。既存の標準仕様の場合、サンプルは無料で提供されます。お客様のご負担は送料のみです。カスタム サイズまたはカスタム ツールの場合、サンプルの入手可能性とリードタイムは特定の要件によって異なります。図面または仕様を当社の営業チームにご連絡ください。サンプルのコストと納期についてアドバイスさせていただきます。

Q: 「1100、5052、5056 アルミニウム パイプ リベットの違いは何ですか?」

A: 違いは合金組成とそれによる強度です。 1100 は純粋なアルミニウムであり、最も柔らかく、最も延性があります。非構造、装飾、軽量の筐体用途に使用します。 5052 は、優れた強度と耐食性を備えた汎用合金で、ほとんどの用途に適しています。 5056 にはマグネシウムが多く含まれているため、最高の引張強度 (280 ～ 350 MPa) と優れた耐食性が得られ、海洋および高応力用途に最適です。上記の電子機器エンクロージャーのケースでは、ポータブル デバイスのハウジングとして強度、耐食性、軽量のバランスが適切であるため、お客様は 5052 を選択しました。

Q：「アルミパイプリベットは腐食しますか？どうすれば防げますか？」

A: アルミニウムは、腐食から保護する自然酸化層を形成します。ほとんどの屋内および屋外の用途では、この自然な保護で十分です。保護を強化するには、陽極酸化仕上げ (透明またはカラー) をお勧めします。酸化層を厚くし、耐食性を高めます。海洋または継続的に海水にさらされる場合は、最大限の保護を得るために陽極酸化仕上げを施した 5056 合金を選択してください。アルミニウムを異種金属（スチールなど）に接合する場合は、電解腐食を防ぐためにワッシャーまたはコーティングを絶縁することをお勧めします。
