鉄平頭リベット

平頭リベットには皿穴は必要ありません。表面から約 0.8 ～ 1.2 mm 上に位置します。クリアランスが制限されたアセンブリには十分な低さですが、皿頭の追加の機械加工ステップは必要ありません。実用的な薄型ファスナーです。

鉄製平頭リベットその実用的な設計を採用し、工業生産にとって最も重要な機能である費用対効果を追加します。低炭素鋼は、支出額当たりの強度が最も高い材料であり、大量生産のデフォルトの選択肢となっています。鉄は強く、手頃な価格で、適切な仕上げが施されているため、ほとんどの環境で使用できます。

予算が限られており、生産量が多い場合は、鉄製の平頭リベットが合理的な答えです。

鉄と鋼 – 簡単な説明

ファスナー業界では、「鉄」と「鋼」は通常、低炭素鋼 (1008、Q195、SPCC グレード) で作られたリベットという同じ製品を指します。 「鉄」という用語は歴史的なものです。 「鋼」のほうが正確です。 Nuote Metals では両方を使用しています。素材は同じです。違いは検索用語です。そして、あなたが読んでいるページは、「鉄」を検索する顧客もいれば、「鋼鉄」を検索する顧客もいるために存在します。

鉄が重要な理由:一般的なリベット材料の中で最も低コストで 400 ～ 500 MPa の引張強度を実現します。それが産業生産ラインの利益を維持する組み合わせです。

中実 vs. 半管 – 適切な設計を選択する

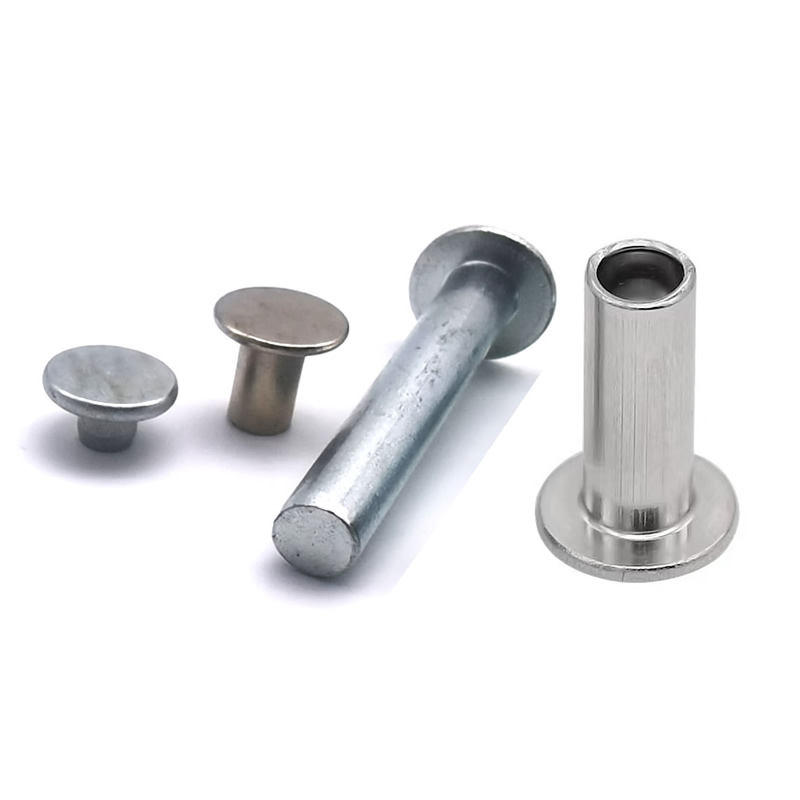

鉄製平頭リベット2つのデザインでご利用いただけます。

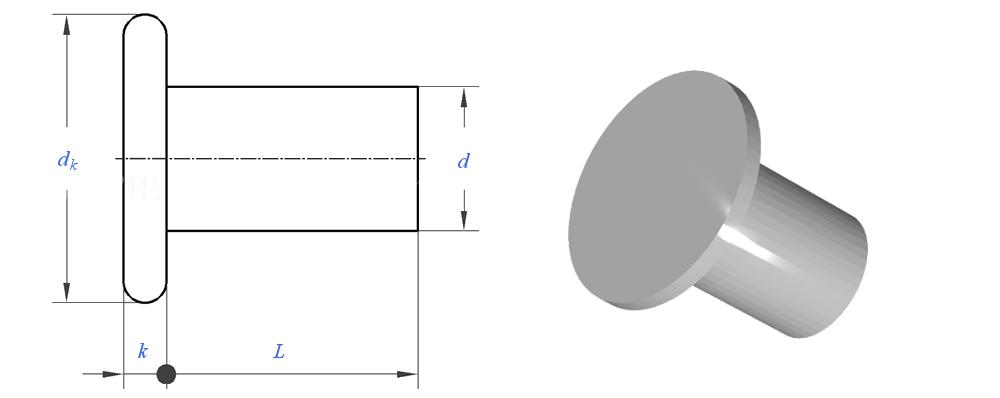

しっかりとしたリベット完全に固体であるため、取り付け中にシャンク全体が変形し、最大のせん断強度と引張強度を実現します。これは、構造接合部、耐荷重アセンブリ、および故障が許されない用途に最適です。シングルシアーの固体鉄リベットは約 38,000 psi を提供します。

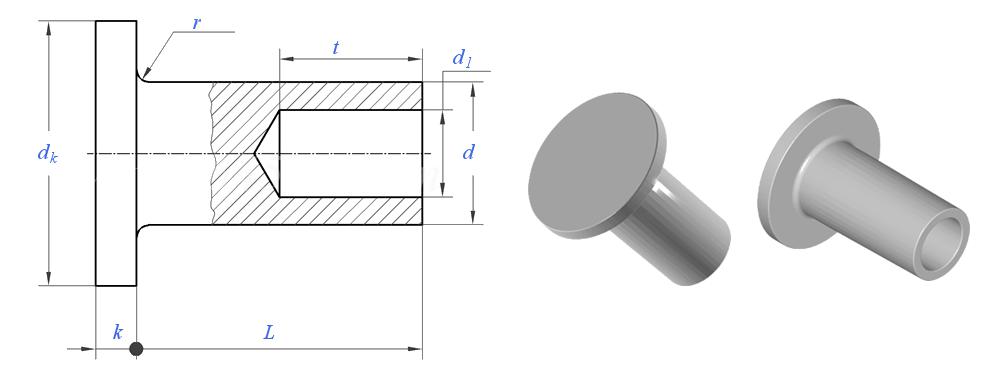

半管状リベットテールに浅い空洞（バレルの長さの 45 ～ 55%）があります。この中空セクションの薄壁のみが取り付け時に外側に回転するため、必要な取り付け力は約 70% 少なくなります。ソリッド リベットの 80 ～ 90% の強度を保持しますが、取り付けがはるかに速く、薄い素材や繊細な素材にも優しいです。

ソリッドを選択してください最大の強度が必要な構造接合部に。セミチューブラーを選択大量生産、薄い材料、より高速な組立ラインに最適です。

実際のアプリケーションの 1 つ – 産業用コンベヤフレームアセンブリ

頑丈なコンベヤ システムのメーカーは、鉄骨フレームのセクションを組み立てるために、低コストで高強度のファスナーを必要としていました。フレームは継続的な振動と重い負荷にさらされており、以前の半管状リベットは時間の経過とともに緩んでしまいました。お客様は、大量生産に適した価格で、振動によって緩まない恒久的な留め具を必要としていました。

当社は、シャンク6.0mm、ヘッド11.0mm、全長20.0mmの亜鉛メッキ鉄平頭ソリッドリベットを提供しました。堅牢な構造により、振動が加わっても緩まない永続的なクランプ力が実現しました。平らなヘッドはフレーム表面の低い位置にあり、隣接するコンポーネントを避けました。亜鉛メッキは産業環境の腐食を防止します。お客様は、100 個のコンベア セクションにわたって 500 個のリベットをテストしました。 12ヶ月連続運転後、緩みゼロ、故障ゼロ。彼らは現在、鉄製平頭リベットを年間 300,000 個のバッチで注文しています。

鉄平頭リベットが使用される場所

鉄製平頭リベットは、広範囲の重荷重用途や産業用途で使用されています。

• 産業用機器 – 機械フレーム、コンベヤシステム、構造接続部
• 家具製造 – 頑丈なフレーム、ヒンジアセンブリ、産業用棚
• 自動車 – フレームコンポーネント、サスペンション部品、構造アセンブリ
• 建設 - 鉄骨構造の接続、建築金物
• レールコンポーネント – 構造接続、パネルアセンブリ
• ゲートとフェンス – 金属ゲートアセンブリ、フェンスパネル接続
• 農業機器 – 作業アセンブリ、フレーム接続

材質と仕上げ – 当社が提供するもの

材料：低炭素鋼 (1008 / Q195 / SPCC)。引張強さ：400～500MPa。

利用可能な仕上げ:

アプリケーションが継続的に濡れている場合、または沿岸環境にある場合は、ステンレス鋼の平頭リベットに切り替えることをお勧めします。それ以外の場合は、適切な仕上げでアイロンをかけると効果的です。

Nuote Metals について – 会社とリベットの製造

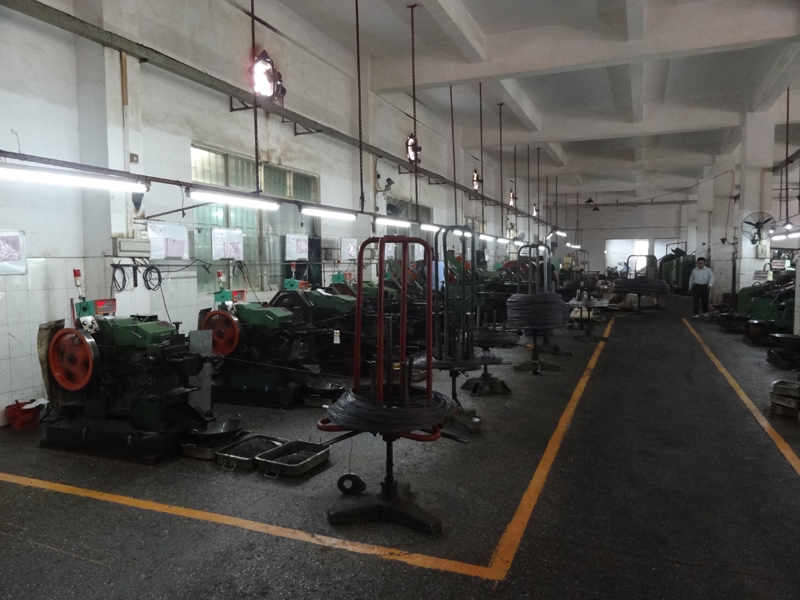

当社は東莞を拠点とするファスナーメーカーで、冷間圧造において 10 年以上の経験があります。当社の施設では、直径 0.8 mm ～ 10 mm のリベットを中実および半管状の両方で製造できる 45 台の冷間圧造機を稼働しています。当社は標準寸法に対して±0.05mmの公差を保持しており、迅速なサンプリングと生産のために3,000以上のサイズを在庫しています。

当社は北米、ヨーロッパ、アジアなどのメーカーに出荷しています。

弊社の検査装置 – 品質の検証方法

私たちはランダムなサンプリングには依存しません。鉄製平頭リベットのすべてのバッチは、校正された検査装置を使用して検査されます。

レーザーマイクロメーター– ±0.02mmまでの高速非接触シャンク径測定

光学コンパレータ（プロファイルプロジェクター）– ヘッドの形状、直径、高さ、プロファイルの検査

2.5D画像測定システム– 完全な輪郭測定と同心度検証

ロックウェル硬さ試験機– 原材料および完成品の硬度検証

分光計– 材料組成の検証

塩水噴霧試験室– 必要に応じて耐食性試験 (ASTM B117)

XRF厚さ計– めっき厚さの検証

すべての機器は、認定された第三者研究所によって毎年校正されます。検査記録は 5 年間保存され、すべての出荷に同梱されます。

よくある 3 つの質問

Q: 「テスト用のサンプルを入手できますか?リードタイムとコストはどれくらいですか?」

A: はい。標準在庫仕様の場合、サンプルは無料です。お客様のご負担は送料のみです。サンプルのリードタイムは標準サイズの場合 5 ～ 7 日です。カスタム サイズまたはカスタム ツールについては、サンプルのコストとスケジュールについて営業チームにお問い合わせください。

Q: 「鉄製平頭リベットの最小注文数量 (MOQ) はいくらですか?」

A: 鉄平頭リベットの標準MOQは20,000個です。これは標準サイズと仕上げに適用されます。カスタム サイズ、特殊な仕上げ、または非標準のヘッド寸法の場合、工具やセットアップのコストにより、MOQ はさらに高くなる可能性があります (通常 50,000 個)。大量生産に取り組む前に、生産ラインでリベットを検証するために 20,000 個の試用注文から始めることをお勧めします。年間50万個を超えるお客様には、ボリュームディスカウントや委託在庫手配をさせていただいております。お客様の具体的な要件については、当社の営業チームにお問い合わせください。MOQ、リードタイム、価格を含む明確な見積もりを提供します。

Q: 「鉄製平頭リベットの推奨設定力はどれくらいですか?また、さまざまな厚さに合わせて調整するにはどうすればよいですか?」

A: 5mm 無垢鉄平頭リベットの場合、推奨取り付け力は約 3.5 トンです。半管状の場合、重量は約 1.0 ～ 1.2 トンに低下し、70% 減少します。一般に、設定力はシャンクの直径とともに増加します。厚い材料スタックの場合は、材料の総厚より 1.5 ～ 2.0 mm 長いバレル長を使用します。自信がない場合は、テストピースから始めて、クリンチが割れずにきれいに形成されるまでプレス圧力を調整します。特定のリベットのサイズと材料の厚さに応じて最適な設定力を推奨します。仕様をお送りください。
