鋼管リベット

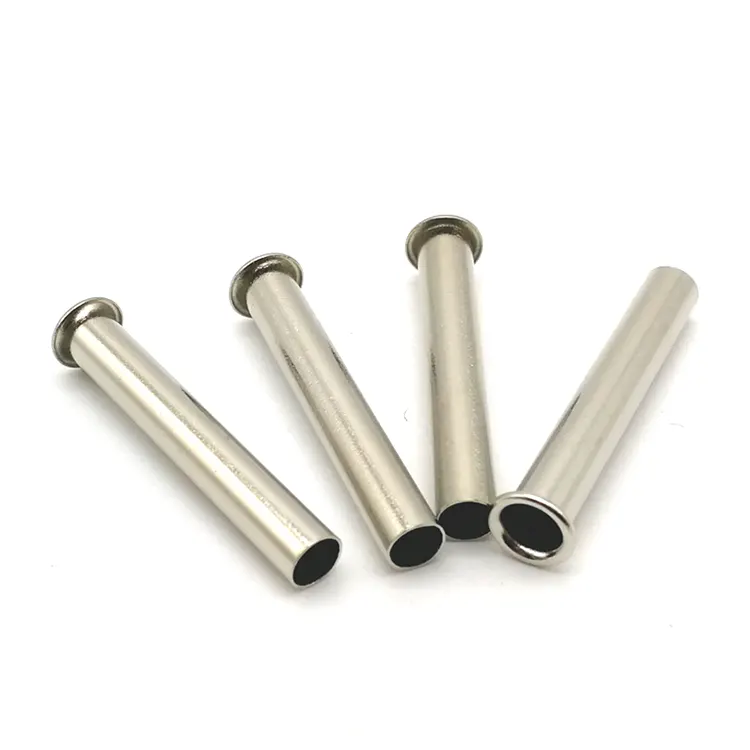

A 鋼管リベットこれは、一端にヘッドが形成された短い鋼管です。シャンクはテールからヘッドまで中空になっています。取り付け中、薄壁は非常に低い力で外側に回転します。通常、中実リベットに必要な力の 15 ～ 20% です。

予算が限られており、生産量が多い場合に選択するファスナーです。鋼管リベットは、真鍮やアルミニウムの管リベットと同じ中空設計と低力設定を、大幅に低コストで提供します。外観が優先されない場合は、1 個あたりの価格を可能な限り低く抑えながら、信頼性の高いパフォーマンスを提供します。

鋼管リベット vs. 中実 vs. 半管 – すべてを変える中空

利用可能な仕上げ

1 つの実際のアプリケーション - 積み重ね可能な保管箱ハンドル

プラスチック製の積み重ね可能な収納箱のメーカーは、金属製のハンドルをプラスチック製の収納箱本体に取り付けるための低コストの留め具を必要としていました。各ビンには 4 つのハンドル リベットが使用されました。生産量は年間 500,000 個のビン、つまり年間 200 万個のリベットでした。以前のソリューションではタッピンねじが使用されていましたが、繰り返し持ち上げると時間の経過とともに緩んでしまいました。固体リベットは硬化するのが遅すぎて、薄いプラスチックの壁に亀裂が入ってしまいました。

顧客は次のことを必要としていました。

自動組立ラインで素早く固定されるファスナー

低いセット力 - 薄いプラスチックに亀裂が入りません

永久保持 - 時間が経っても緩みません

年間 200 万個の生産量で可能な限り低コスト

当社は、亜鉛メッキ鋼管リベット - シャンク 4.0 mm、丸頭 7.5 mm、バレル長 6.0 mm、透明亜鉛仕上げを提供しました。完全に中空のデザインは、最小限の力で外側に広がり、プラスチックがひび割れることはありません。亜鉛メッキは腐食から保護します。鋼材を使用することで、大量生産のコストを低く抑えることができました。お客様は 250 個のビンにわたって 1,000 本のリベットをテストしました。 20kg の荷重で 10,000 回のリフト サイクルを行った後でも、緩みや故障はゼロでした。現在、彼らは当社のチューブ リベットを年間 500,000 個のバッチで注文しています。

作り方 – 規模に応じた生産

鋼管リベットは鋼管素材から作られます。プロセスが簡単なため、指定できる中空ファスナーの中で最も経済的です。

チューブの切断– 鋼管は正確なブランク長さに合わせて切断されます。公差：±0.02mm。

見出し– ブランクはヘッダープレスに入れられます。超硬ダイは、一方の端にヘッド (丸、平、皿頭) を形成します。

トリミング＆タンブリング– フラッシュが削除されます。微細なバリを除去します。

メッキとかコーティングとか– 必要に応じて、亜鉛、ニッケル、黒染め、またはその他の仕上げを施します。

最終検査– 100% 光学選別。 AQL サンプルは手動で検証されました。

それが制作側です。しかし、これを大量生産で機能させるのは、生産周りで私たちが行っていることです。

材料のトレーサビリティ –チューブストックの各コイルには、ミルテスト証明書とヒートナンバーが付属しています。すべてのバッチを元の溶融物まで追跡できます。

ツールの柔軟性– 丸頭、平頭、皿頭用の工具をメンテナンスしています。別のヘッド スタイルが必要な場合は、15 ～ 20 日で新しいツールを切断できます。

ボリューム機能– 当社は、5,000 個から 5,000,000 個以上の鋼管リベットを生産しています。当社のプレスラインは、1 個あたりのコストを低く抑える速度で稼働します。

サンプルリードタイム:標準は 5 ～ 7 日。カスタム ツール: 15 ～ 20 日。

検査装置 – 品質の確認方法

当社は、出荷前にチューブリベットのすべてのバッチを検査するために、あらゆる種類の校正済み検査装置を維持しています。

レーザーマイクロメーター– シャンク径、外径、肉厚を±0.02mmの精度で非接触で高速測定します。

光学コンパレータ（プロファイルプロジェクター）– マスターオーバーレイテンプレートに対するヘッドプロファイル、フランジ直径、エッジ半径、全体形状の目視検査。

2.5D画像測定システム– 内径、フランジの同心度、バレルの長さ、表面の平面度の自動測定。

分光計– グレードと一貫性を確認するための材料組成の検証。

ロックウェル硬さ試験機– 原材料および完成品の硬度の検証。

塩水噴霧試験室– 必要に応じて、ASTM B117 規格に準拠した耐食性テスト。

XRF厚さ計– メッキの厚さ（亜鉛、ニッケルなど）を非破壊で検証し、コーティングが仕様を満たしていることを確認します。

すべての機器は、認定された第三者研究所によって毎年校正されます。検査記録は 5 年間保存され、すべての出荷に同梱されます。

私たちが協力する相手 – 世界中のメーカーから信頼されています

当社は、北米、ヨーロッパ、アジアのメーカーに鋼管リベットを供給しています。当社のお客様は以下を構築します。

• 保管および整理製品– プラスチック製の箱、工具箱、棚
• 家具– 積み重ね可能な椅子、折りたたみテーブル、ベッドフレーム
• 自動車内装– トリムパネル、シートコンポーネント、ソフトアセンブリ
• 産業機器 –ガード、パネル、軽量アセンブリ
• HVAC ダクト– 薄い金属板の固定
• 農機具– 軽量アセンブリ、コスト重視のコンポーネント

当社は、迅速なプロトタイピングから大量生産まで、小規模の組立工場と大規模な OEM の両方と提携しています。当社の強みは柔軟性です。カスタムサイズ、素早いサンプル、そしてどの量でも一貫した品質です。

よくある 3 つの質問

Q: 「量産注文する前にサンプルを入手できますか?」

A: はい – すべての製品のサンプルを提供しています。既存の標準仕様の場合、サンプルは無料で提供されます。お客様のご負担は送料のみです。カスタム サイズまたはカスタム ツールの場合、サンプルの入手可能性とリードタイムは特定の要件によって異なります。図面または仕様を当社の営業チームにご連絡ください。サンプルのコストと納期についてアドバイスさせていただきます。

Q: 「コストと性能の点で、鋼管リベットと真鍮管リベットはどう異なりますか?」

A: スチールチューブリベットは通常、同じサイズの真鍮チューブリベットよりもコストが 40 ～ 60% 低くなります。パフォーマンスの違いはアプリケーションによって異なります。

コスト重視、大量生産、または外観が重要ではない産業用途にはスチールを選択してください。装飾、電気、または目に見えるハードウェアの用途には真鍮を選択してください。上記の保管庫ケースの場合、スチールは正しい選択でした。リベットは機能的で目立たず、顧客は年間 200 万個の生産のためにコストを低く抑える必要がありました。

Q: 「鋼管リベットの壁が薄いように見えますが、取り付け中に崩れてしまうことはありますか?」

A: 薄い壁は意図的なもので、最小限の力でリベットを外側に転がすことができます。ただし、条件が正しくないと崩壊が発生する可能性があります。一般的な原因と解決策:

バレルの長さが短すぎる– バレルが材料の厚さを 1.5 ～ 2.0 mm 超えて伸びていない場合、壁は行き場を失って崩壊します。スタックの厚さに基づいて長さを調整します。

設定力が高すぎる– チューブ リベットに必要な力は、ソリッド リベットの 15 ～ 20% だけです。プレス圧力を下げます。

穴のサイズがきつすぎる– バレルには拡張する余地が必要です。穴サイズをシャンク + 0.15 ～ 0.20mm に拡大します。

ツールの不一致– ヘッドを均等にサポートする凹型アンビルを使用します。適合する工具を供給できます。
