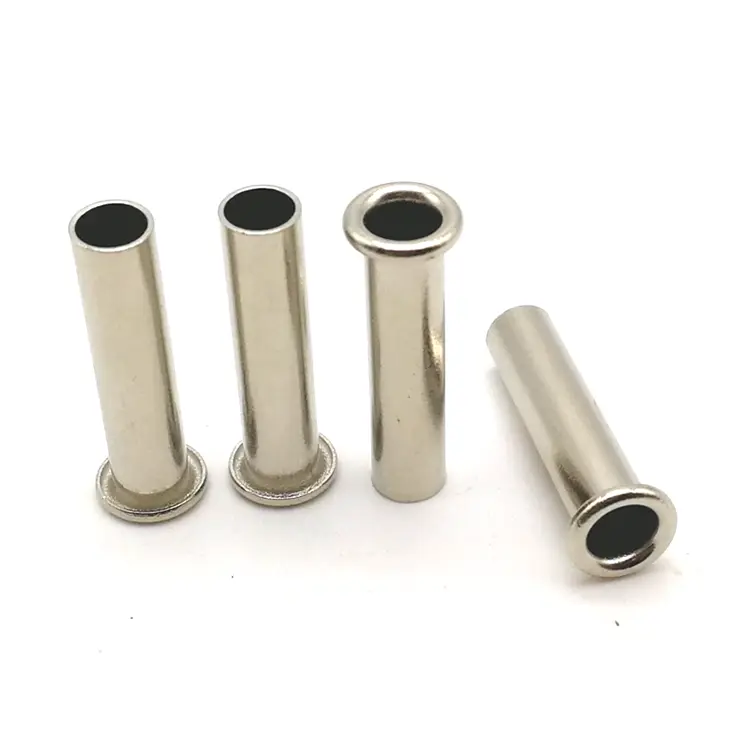

鋼管リベット

鋼管状リベットは、炭素鋼管素材から作られた完全に中空のファスナーです。これらは管状リベットファミリーの中で最もコスト効率の高いオプションであり、スチールの強度と耐久性を備えた中空シャフトの低力での取り付けを実現します。予算を超えずに中程度の荷重に耐えられる中空リベットが必要な場合は、これらが答えです。

スチールチューブラーと絞りアイレット – 重要な違い

次のような場合に管状リベットを選択してください。 最低コストで一貫した肉厚の中空リベットが必要な場合。強度と経済性の両方が重要となる産業、建設、ハードウェア、および中負荷のアプリケーション。

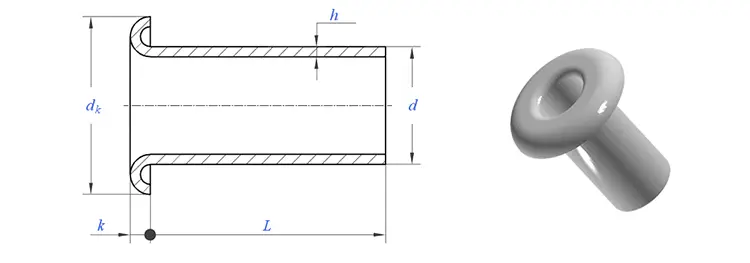

ヘッドスタイル – 当社が提供するもの

管状リベットには 3 つのヘッド スタイルがあります。

材質と仕上げ

当社はこれらを低炭素鋼から製造しています。

利用可能な仕上げ:

実際の用途の 1 つ – 産業用フィルターバッグアセンブリ

産業用集塵システムのメーカーでは、フィルター バッグを金属ケージに取り付けるための中空ファスナーが必要でした。生地は厚く織られたポリエステルでした。固いリベットでは素材が破れ、振動が続くとネジが緩んでしまいます。お客様は、最小限の力で固定でき、永続的に保持され、粉塵の多い産業環境でも耐えられるファスナーを必要としていました。

当社は、亜鉛メッキ鋼管状リベット - シャンク 4.0 mm、丸頭 7.5 mm、バレル長 8.0 mm、黄色亜鉛仕上げを提供しました。完全に中空のシャフトは、最小限の力で外側に広がりました。破れや生地の損傷はありませんでした。亜鉛メッキは屋内工業用途に耐食性を提供します。お客様は、500 個のフィルター バッグにわたって 1,000 個のリベットをテストしました。 12 か月の連続稼働後、故障はゼロです。現在、彼らは当社の管状リベットを年間 200,000 個のバッチで注文しています。

管状リベットの製造方法 – 管の切断 + ヘッダー

鋼管リベットは鋼管ストックから始まります。このプロセスは他の管状リベットと同じですが、鋼は管ベースの製造に最も適した材料です。

1. チューブ在庫の調達– 認定工場からの認定低炭素鋼管。各バッチにはミルテスト証明書とヒート番号が付いています。

2. 入荷検査– チューブストックの外径 (±0.02mm)、肉厚、材料組成がチェックされています。仕様外のチューブは拒否されます。

3. チューブの切断– チューブは正確なブランク長さに合わせて切断されます。各ブランクは 1 つのリベットになります。

4. 見出し– 切断されたチューブブランクはヘッダープレスに配置されます。超硬ダイは、一方の端にヘッド (丸、平、皿頭) を形成します。

5. トリミング– ヘッドエッジ周囲のバリが除去されます。

6.タンブリング– 微細なバリが除去されます。

7. メッキまたはコーティング– 亜鉛、ニッケル、黒染め、またはその他の仕上げが指定どおりに適用されます。

8. 最終検査– 100% 光学選別。 AQL サンプルは手動で検証されました。寸法レポートと適合証明書が発行されました。

リードタイム：標準は 5 ～ 10 日。カスタム ツール: 15 ～ 20 日。

1 つのリベット、8 つのチェック – 品質を保証する方法

それらのすべてのバッチは 8 つの品質ゲートを通過します。

• 原材料の直径チェック – レーザーマイクロメーターで測定されたチューブストック (±0.02mm)。
• 原材料の硬度チェック – ロックウェル試験機は HRB 70 ～ 85 を検証します。
• 最初の製品の外観チェック - 最初の 10 本のリベットを拡大して亀裂や欠陥がないか検査します。
• 最初の製品の寸法チェック - ヘッド直径、ヘッド高さ、シャンク、バレル長を光学コンパレーターで検証します。
• 工程内チェック – 500 個ごとに 5 本のリベット。何らかのドリフトが発生すると印刷機が停止します。
• テストセッティング (トライアルフレアリング) – 2,000 個ごとに、3 本のリベットをサンプル素材にセットします。クリンチは対称性と亀裂がないか検査されます。
• めっき厚さのチェック - XRF 検証 (該当する場合)。
• 最終出荷検査 - 100% 光学選別。 AQL サンプルは手動で検証されました。完全なドキュメントが発行されました。

当社の認証 – 品質の証明

当社は鋼管リベットのすべてのバッチの完全なトレーサビリティと品質文書を維持しています。

ISO 9001:2015– 認定された品質管理システム

RoHS準拠– SGS サードパーティテストにより検証済み

REACH準拠– 現在のSVHC宣言

SGSテストレポート– 特定のバッチについてはリクエストに応じて利用可能

材料証明書– オリジナルのコイルまで追跡可能なミルテスト証明書

すべての認定およびテスト レポートは、ダウンロードするか、リクエストに応じて入手できます。私たちは完全な透明性を信じており、私たちが主張していることは証明できます。

よくある 3 つの質問

Q: 「スチール製管状リベットとスチール製半管状リベットの違いは何ですか?」

A: スチール製の管状リベットは完全に中空であり、バレル全体が薄い壁で、取り付け中に外側に広がります。鋼製の半管状リベットには、壁が厚く浅い空洞 (バレル長の 45 ～ 55%) があります。管状リベットは、必要な取り付け力が最も少なく (ソリッドの 15 ～ 20%)、布地、皮革、軽量のアセンブリに最適です。半管状リベットはより高い強度 (ソリッドの 80 ～ 90%) を提供し、強度と低い取り付け力のバランスが必要な汎用用途に適しています。

Q: 「錆びませんか?どうすれば保護できますか?」

A: コーティングされていないスチールは錆びます。当社ではいくつかの仕上げを提供しています。亜鉛メッキ (透明または黄色) は、一般的な工業用途向けに 48 ～ 96 時間の耐塩水噴霧性を提供します。ニッケルメッキは96時間持続し、明るく装飾的な仕上がりになります。黒色酸化物は、マットな防眩性の外観で、穏やかな腐食保護を提供します。上記のフィルターバッグケースでは、黄色の亜鉛メッキが屋内の産業用途に十分な保護を提供しました。屋外や海岸に連続的にさらされる場合には、ステンレス鋼の管状リベットをお勧めします。

Q: 「どこでよく使われますか?」

A: スチール管状リベットは、幅広い産業および建設用途で使用されています。

上記のフィルター バッグ ケースの場合、鋼管状リベットは、最小限のコストで必要な強度を提供し、腐食防止のために亜鉛メッキが施されているため、正しい選択でした。
