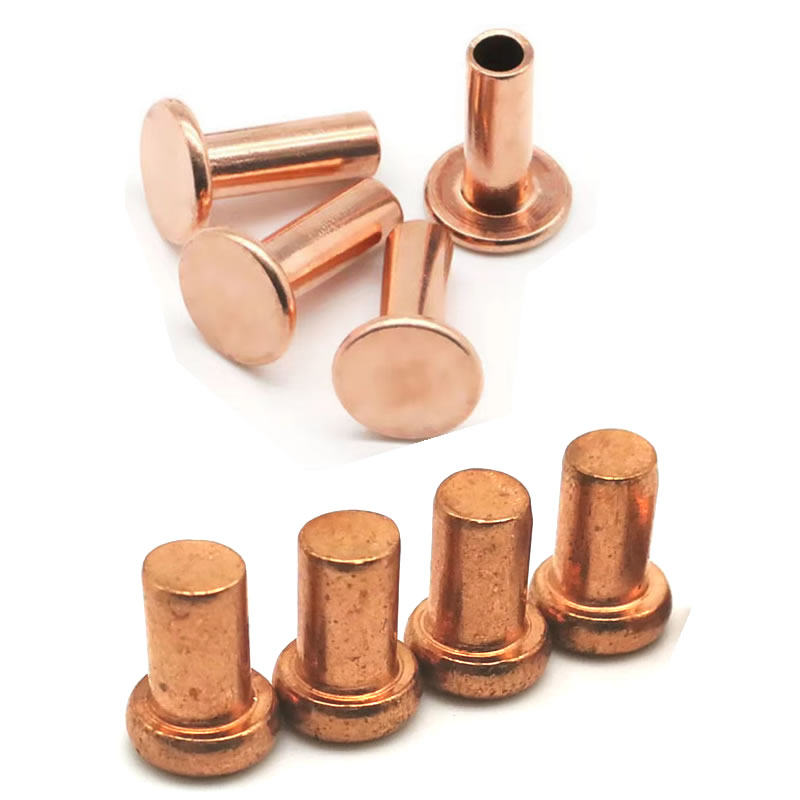

銅平頭リベット

ファスナー素材の中でも銅は独特です。一般的なエンジニアリング金属の中で最も高い導電性を備え、メッキなしでも腐食に耐え、建築家や職人に珍重される温かみのある緑青を形成します。フラットヘッドプロファイルと組み合わせると、電気的および構造的性能を実現しながら、表面に隠れるファスナーが得られます。

Nuote Metals では、銅平頭リベット20 年以上 – 高電圧バスバーから手縫いの革製品に至るまでの用途に使用されています。これは固体の高純度銅 (C11000 または C10200) であり、メッキの代替品ではありません。

なぜ銅、そしてなぜ平頭なのか?

材質としての銅:

• 導電率:58 MS/m (C11000) – シルバーに次いで 2 番目。バスバー、変圧器の端子、接地の規格。
• 耐食性:保護的な緑青を形成します - 錆びず、穴あきもありません。
• 非火花性:爆発性環境でも安全です。
• 美学：経年変化 – 建物のファサードやインテリアの細部に指定されています。

フラットヘッドのプロファイル:

• 最も低いプロファイル– シャンク径のわずか0.2×～0.3×です。
• 皿穴は不要です– 穴の準備が簡単で、特別な工具は必要ありません。
• 引っかかりにくい– 滑らかな上部はワイヤー、ホース、衣類を引っ掛けません。
• 隠すのが簡単– ペイント、ラッカー、または緑青を施すと見えなくなります。

平頭 vs 皿頭:テーパー穴を加工したくない場合、およびほとんどの銅用途には皿穴加工により接合部が弱くなる薄いシートが含まれる場合、フラットヘッドを使用すると、コストや材料の除去を行わずに面一のような外観が得られます。

製造の専門知識 – Nuote Metals の特徴

私たちは銅線を購入してそれに接続するだけではありません。当社のプロセスは、銅の独特の挙動、つまり鋼よりも柔らかく加工硬化に合わせて調整されています。

原材料：

• C11000 (ETP)– 99.9% 銅、58 MS/m – 一般電気および海洋用途向け。
• C10200（OFHC）– 99.99% 銅、酸素ゼロ – 重要なエレクトロニクスおよび極低温アプリケーション向け。

工具と成形:

• 銅の流れに対応するために、より大きなフィレット半径と研磨された表面を備えた冷間圧造ツール。
• 直径 8mm を超える場合は多段階成形 – 加工硬化を軽減し、一貫した粒子構造を維持します。

銅特有の品質管理:

• 導電率試験:すべてのコイルは検証済み – ≧58 MS/m を保証します。
• 微細構造検査:粒子サイズをチェックします – 粒子が粗大であると、早期の疲労破壊につながります。
• ヘッド形状:10 倍の倍率での光学測定 – 0.05 mm の高さの変動が確認できます。

容量：

• 直径：1.5mm – 12mm (ご要望に応じてそれ以上も可能)
• 長さ：3mm – 40mm ソリッド、4mm – 60mm セミチューブラー
• 年間生産量:500トン以上の銅リベット
• 社内仕上げ:錫メッキ、銀メッキ、ニッケルメッキ、研磨、ラッカー塗装

このプロセス制御は、– コイルから完成したリベットに至るまで – が、ヨーロッパ、北米、中東の OEM が Nuote Metals を信頼する理由です。

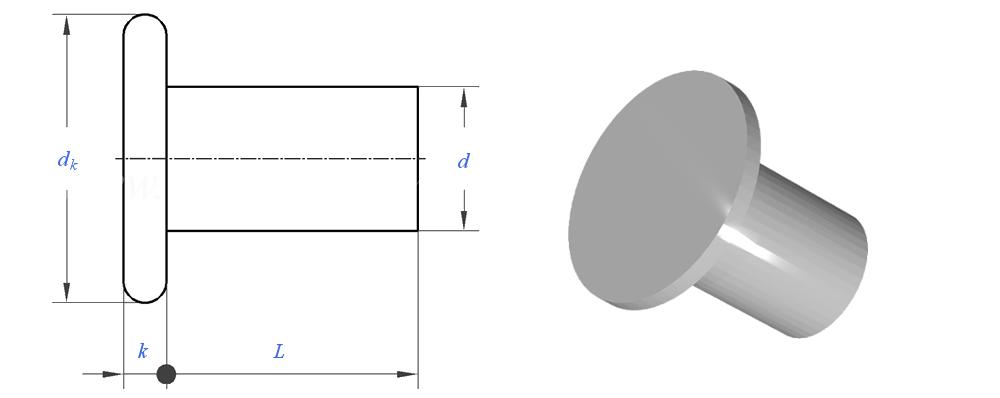

技術データ – 銅平頭リベットの概要

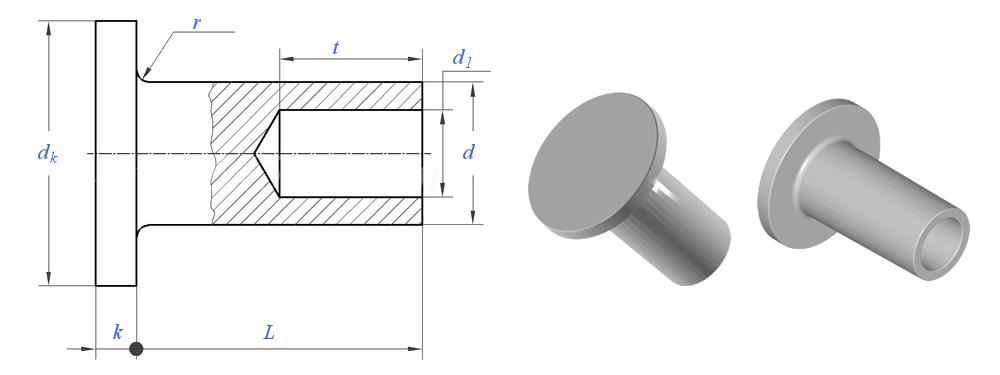

ソリッド vs. セミチューブラー – 銅特有のトレードオフ

銅の柔らかさは次のことを意味します。固体は最大の強度を提供します。セミチューブラーは設定力をほぼ半分に削減し、生産速度を向上させます。これは自動化ラインに最適です。

銅平頭リベットの仕上げオプション

私たちの推奨事項:電気接続には、錫メッキまたは銀メッキを選択してください。海洋の場合は、天然のものを選択してください。メッキにより、青銅製の継手では電気的問題が発生する可能性があります。

設置 – 銅線特有の考慮事項

穴のサイズ:d + 0.05mm ～ d + 0.1mm – スチールよりも堅い。銅が流れて穴を埋めます。穴が緩んでいると荷重伝達が軽減されます。

設定力:スチール製リベットの 40 ～ 60% の力。過剰な力が加わると、仕様を超えてヘッドが平らになってしまいます。

アンビル:磨かれた平らなアンビルを使用してください。傷は柔らかい銅の表面に直接転写されます。

グリップ範囲:L – 1.0×d ～ L – 0.6×d (中実) または L – 1.2×d ～ L – 0.8×d (半管状)。

電気接続の場合:硬化する前にイソプロピルアルコールで表面をきれいにしてください。酸化皮膜は接触抵抗を増加させます。10A を超える接続には錫メッキまたは銀メッキを使用してください。

銅平頭リベットに関するよくある質問

Q1: 銅製平頭リベットを接地用途に使用できますか?

A: はい。それらは最良の選択肢の 1 つです。銅の高い導電率 (≥58 MS/m) により、アースへの低インピーダンス経路が確保されます。接地バスバーには、錫メッキまたは銀メッキ仕上げの純銅平頭リベットをお勧めします。メッキは接触面での酸化物の形成を防ぎ、数十年にわたって一貫した抵抗を維持します。当社のリベットは、ヨーロッパとアジアの通信塔、データセンター、産業用変電所の接地システムに使用されています。ご要望に応じて、ASTM B193 に準拠した導電率試験レポートを提供できます。

Q2: C11000 銅線と C10200 銅線の違いは何ですか? どちらを選択すればよいですか?

A: 主な違いは酸素含有量です。 C11000 (ETP) には約 0.04% の酸素が含まれており、最も一般的な電気銅であり、58 MS/m の導電率と優れた成形性を備えています。アプリケーションの 90% に適しています。 C10200 (OFHC) は酸素を含まず (99.99% 銅)、延性が高く、還元性雰囲気や高温にさらされても脆化に耐えます。 OFHC は、(a) 溶接またはろう付け作業、(b) 極低温、または (c) 水素脆化が懸念される重要な電子機器の場合に選択してください。一般的な電気、船舶、または装飾用途には、C11000 が完全に適切であり、よりコスト効率が高くなります。 Nuote Metals は両方を在庫しており、お客様の用途に基づいてアドバイスいたします。

Q3: 銅製平頭リベットはアルミニウム シートでも使用できますか?また、電気腐食は発生しますか?

A: 銅とアルミニウムは電気的に異なります。電解質 (水、特に塩水) の存在下では腐食します。絶縁体で分離しない限り、屋外または湿った環境で銅リベットをアルミニウムに直接接続しないでください。乾燥した屋内用途 (電子機器、バスバー) の場合は、直接接触が許容されます。腐食を引き起こす電解液はありません。屋外でアルミニウムを銅リベットで固定する必要がある場合は、(a) 接合部を保護コーティングする、(b) 錫メッキ銅を使用する (錫はガルバニック電位を低下させる)、または (c) アルミニウム リベットに切り替えることを検討してください。 Nuote Metals は両方を提供しています。お客様の材料の組み合わせと環境に最適な材料の選択をお手伝いします。
