銅管リベット

と呼ぶお客様もいます銅管リベット。他の人はそれらを呼びます銅パイプリベット。同じ商品です。同じ素材です。同じ製造工程です。どのような呼び名であっても、私たちは同じ信頼できるファスナーを作ります。

銅チューブ リベット (またはパイプ リベット - お好みで選択) は、一端に頭が形成された短い C11000 銅チューブです。シャンクはテールからヘッドまで中空になっています。取り付け中、薄壁は非常に低い力で外側に回転します。通常、中実リベットに必要な力の 15 ～ 20% です。

同じ製品に 2 つの名前があるのはなぜですか?なぜなら、お客様は両方の用語を使用しているからです。 「チューブ」で検索しても「パイプ」で検索しても見つけられるように、両方のページを保持しています。製品は同一です。品質は同一です。名前が変わるだけです。

銅と他の材料 – 重要な数値

注記：このページに記載の商品は弊社銅管リベットと同じ商品です。どちらの用語を使用する場合でも、適切な製品を見つけられるように、両方の名前をリストします。

利用可能な仕上げ

実際のアプリケーションの 1 つ – 医療用電源のヒートシンク

医療グレードの電源のメーカーは、パワー トランジスタをアルミニウム ヒートシンクに取り付けるための留め具を必要としていました。このアプリケーションでは高い信頼性が要求され、熱障害が発生すると患者の安全が損なわれる可能性があります。以前のスチール製ネジでは熱伝達が不十分でした。純銅製リベットは熱的に作用しますが、高い取り付け力が必要であり、PCB に亀裂が入る危険性がありました。お客様は、銅の熱性能と低力での取り付けを組み合わせたファスナーを必要としていました。

当社は C11000 銅管リベットを提供しました – シャンク 3.0 mm、丸頭 5.5 mm、バレル長 4.0 mm、プレーン仕上げ。銅の熱伝導率は 401 W/m・K で、パワー トランジスタから熱が効率的に放散されます。中空設計は最小限の力で広がり、PCB 損傷の危険はありません。お客様は、500 個の電源で 500 個のリベットをテストしました。 5,000 回の熱サイクルと振動テストの後でも、故障はゼロです。現在、彼らは当社のチューブ リベットを年間 150,000 個のバッチで注文しています。

銅管から完成したリベットまで – 私たちの作り方

銅管リベットは、純正の C11000 銅管ストックから始まり、一方の端にヘッドが形成された長さに切断されます。

チューブの調達– 認定工場からの認定 C11000 銅管。各バッチにはミルテスト証明書とヒート番号が付属します。

受入検査– チューブストックの外径 (±0.02mm)、肉厚、および銅含有量がチェックされます (分光計は ≥99.9% を確認します)。仕様外の材料は拒否されます。

チューブの切断– チューブは正確なブランク長さに合わせて切断されます。各ブランクは 1 つのリベットになります。

見出し– 切断されたチューブブランクはヘッダープレスに配置されます。超硬ダイは、一方の端にヘッド (丸、平、皿頭) を形成します。研磨されたダイは表面の跡を防ぎます。

トリミング– ヘッドエッジ周囲のバリが除去されます。

タンブリング– 微細なバリが除去されます。

メッキまたはコーティング（指定された場合）– 必要に応じて適用されます。

最終検査– 100% 光学選別。 AQL サンプルは手動で検証されました。

サンプルリードタイム:標準は 5 ～ 7 日。カスタム ツール: 15 ～ 20 日。

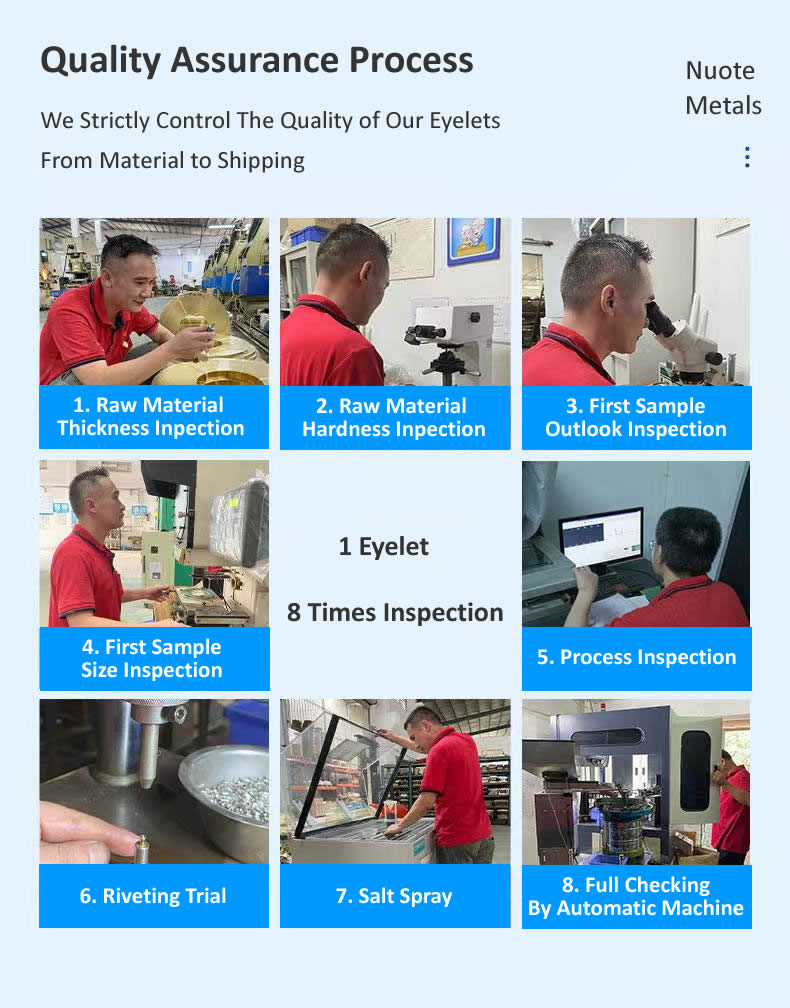

1 つのリベット、8 つのチェック – 品質を保証する方法

銅管リベットの各バッチは 8 つの高品質ゲートを通過します。

原料直径チェック– レーザーマイクロメーターで測定されたチューブストック (±0.02mm)。

原材料成分チェック– 分光計は C11000 銅グレード (99.9% 以上の Cu) を検証します。

最初の記事の外観チェック– 最初の 10 本のリベットを拡大して亀裂や欠陥がないか検査します。

初品寸法チェック– 内径、外フランジ、バレル長さ、肉厚は光学コンパレータで検証されます。

工程内チェック– 500 個ごとに 5 本のリベット。何らかのドリフトが発生すると印刷機が停止します。

テストセッティング（トライアルフレア）– 2,000 個ごとに、サンプル材料に 3 本のリベットを取り付けます。クリンチは対称性と亀裂がないか検査されます。

塩水噴霧試験（必要な場合）– ASTM B117 テスト。証明書はバッチで発行されます。

最終出荷検査– 100% 光学選別。 AQL サンプルは手動で検証されました。完全なドキュメントが発行されました。

お客様の声 - 本当のフィードバック

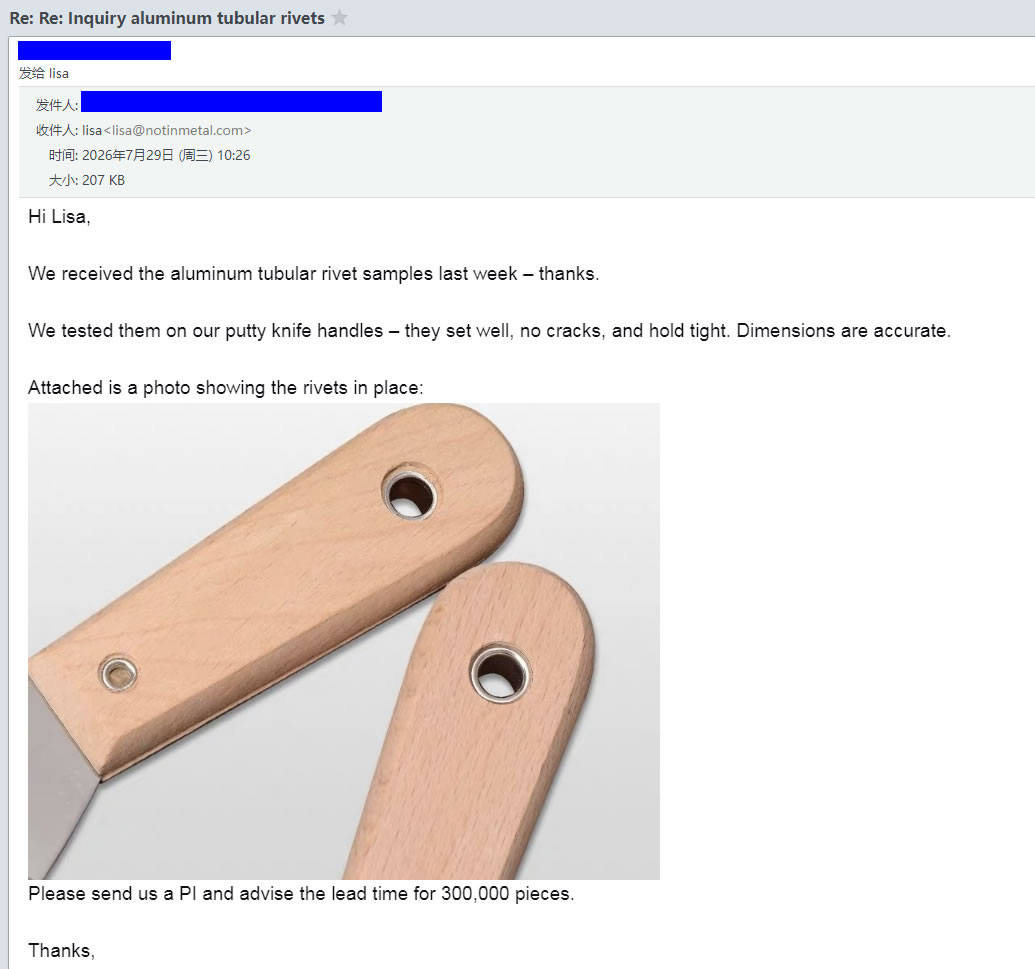

私たちはお客様に私たちを代弁してもらいます。上の画像は、医療機器サプライヤーから電源メーカー、産業用電子機器メーカーまで、生産ラインで当社の銅管リベットを使用したメーカーからの実際のフィードバックを示しています。

彼らは同じ理由で私たちに戻ってきます。

優れた熱性能– 401 W/m・K の伝導率により効果的な熱放散を実現

永久導電性– 100% IACS、時間の経過による劣化なし

低力での取り付け– 敏感なコンポーネントに損傷を与えません

確実な配送– サンプルは 5 ～ 7 日で発送され、生産は計画通りに行われます

よくある 3 つの質問

Q: 「量産注文する前にサンプルを入手できますか?」

A: はい – すべての製品のサンプルを提供しています。既存の標準仕様の場合、サンプルは無料で提供されます。お客様のご負担は送料のみです。カスタム サイズまたはカスタム ツールの場合、サンプルの入手可能性とリードタイムは特定の要件によって異なります。図面または仕様を当社の営業チームにご連絡ください。サンプルのコストと納期についてアドバイスさせていただきます。

Q：「銅管リベットと銅管リベットの違いは何ですか？」

A: 何もありません。同じ製品です。業界によっては「チューブ」を使用する場合もあれば、「パイプ」を使用する場合もあります。材質（C11000銅）、製造工程（チューブカット＋ヘッダー加工）、仕様は同一です。当社は両方の名前で同じ製品を製造しているため、どちらの用語で検索しても当社を見つけることができます。

Q: 「銅管リベットははんだ付けや溶接できますか?」

A: はい、はんだ付け性と溶接性が非常に優れています。はんだ付け用途には、錫メッキ銅管リベットをお勧めします。錫コーティングにより、優れたはんだ付け性が得られ、強力で信頼性の高い電気接続が保証されます。銅は熱伝導率が高いため、溶接には鋼に比べてより多くのエネルギー入力が必要ですが、電気および熱用途で溶接されるのが一般的です。特定の接合方法を念頭に置いている場合は、お知らせください。お客様のプロセスに最適な仕上げを推奨いたします。
