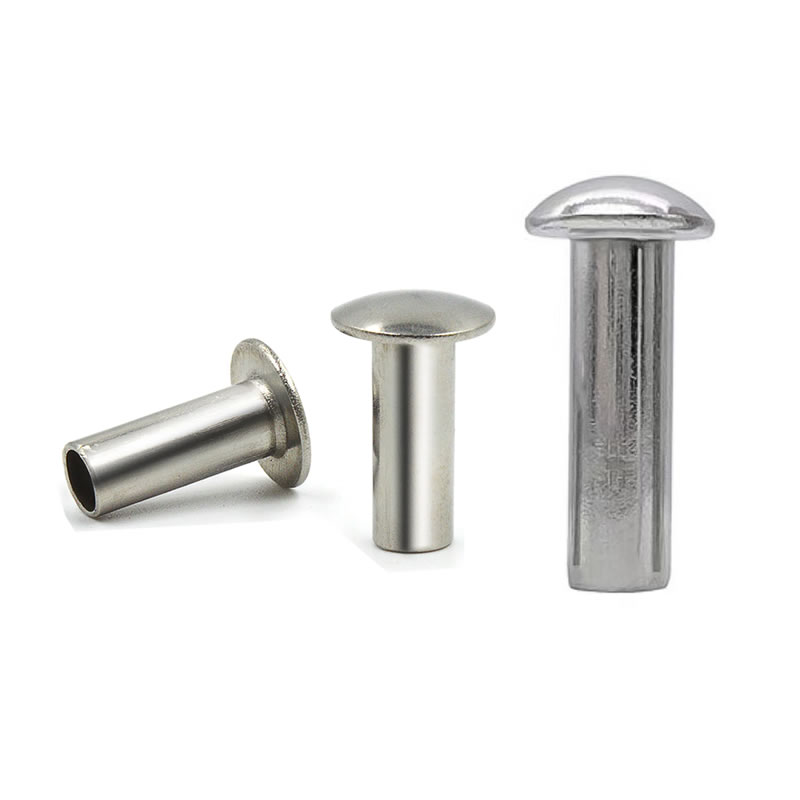

丸頭半中空リベット

すべてのリベット ヘッド スタイルの中で、ラウンド ヘッドは依然として最も認識されており、機械的に堅牢です。丸頭半中空リベットは、何世紀にもわたる機械組み立てで実証されている伝統的なドーム型のプロファイルと、中空端デザインの最新の効率性を組み合わせています。このハイブリッドは、ソリッド リベットのせん断強度を実現しながら、必要な取り付け力を大幅に軽減します。

Nuote Metals コールドヘッド丸頭半中空リベット低炭素鋼、ステンレス鋼 (304/316)、真鍮、アルミニウム。半中空キャビティは中実リベットと比較して固定力を約 70% 低減し、自動組立や基板の損傷が懸念される用途に最適です。当社のコンポーネントは、家具、かばん、自動車内装、重機、皮革製品など、目に見える均一なドームが機能的かつ美的である業界にサービスを提供しています。

技術仕様 – 丸頭リベットの定義

 ヘッド形状 – ラウンド vs. 他のスタイル

丸いヘッドの連続ドームはヘッド強度を最大限に高め、衝撃時の変形に耐えます。セルフセンタリング形状により、挿入時にリベットの位置を調整するのに役立ち、目に見えるドームがクラシックな完成した外観を提供します。

材質のオプション

標準寸法（スチール・丸頭）

公差：シャンク±0.05mm、ヘッド径±0.15mm、長さ±0.15mm。カスタムバレル長も利用可能です。

機械的データ (5mm スチール丸頭、2mm スチールシートにセット)

半管状リベットは通常、中実リベットのせん断強度の 80 ～ 90% を保持しながら、必要な取り付け力は大幅に小さくなります。中空テールは変形を抑制し、安定したクリンチ形成につながります。

実際のお客様の例 – キッチンキャビネットのヒンジ

これは、丸頭半中空リベットの多くの用途のうちの 1 つです。これは、制限を示唆するものではなく、実際の運用環境での使用を示すために含まれています。

キッチン キャビネットのハードウェア メーカーでは、年間数十万個の隠しヒンジを製造していました。ヒンジ ピボットにはソリッド スチール リベットが使用されていましたが、高い固定力により亜鉛ダイカスト製ヒンジ ハウジングに応力破壊が発生していました。不合格率は 3 ～ 4% で推移しており、お客様はヒンジを再設計せずに亀裂を除去するソリューションを必要としていました。

Nuote Metal の供給丸頭半中空リベット– 4mm シャンク、7mm ラウンドヘッド、8mm バレル長、亜鉛メッキ。半中空キャビティにより、セット力が 3.5 トンから 1.2 トンに減少し、応力破壊が完全に排除されました。丸いヘッドは、ヒンジの美的要件に一致する一貫したドームを提供しました。お客様は、1,000 個のヒンジにわたって 2,000 個のリベットをテストしました。亀裂ゼロ。関節の緩みゼロ。

顧客は当初、試験的に 10,000 個を注文しました。検証が成功した後、彼らは 300,000 個の生産注文を出しました。現在、年間注文数は 300,000 ～ 500,000 個となっています。ヒンジ ラインは 1 時間あたり 1,800 ユニットで稼働し、リベット関連の停止はゼロです。

当社の品質管理プロセス – 原材料から生産ラインまで

私たちはランダムなサンプリングだけに依存しているわけではありません。すべてのバッチ丸頭半中空リベット問題が問題になる前に発見する多層的な検査システムに従います。

材料の入荷段階

• ワイヤーの各コイルの直径 (レーザー マイクロメーター、±0.02 mm) と硬度 (ロックウェル テスター) が検査されます。そのグレードの規定範囲を逸脱したコイルはお断りさせていただきます。

セットアップと最初の段階

• 工具が取り付けられるとき、最初の 10 個のリベットは 20 倍の倍率で表面欠陥が検査され、光学コンパレータで測定されます。生産を開始する前に、ヘッドの直径、ヘッドの高さ、シャンク、長さ、およびキャビティの深さが図面と一致している必要があります。

生産段階では

• オペレーターは 500 個ごとに 5 本のリベットを抜きます。デジタルノギスとキャビティ深さの合否ゲージを使用して重要な寸法をチェックします。許容値を超えるドリフトがあると、直ちにプレスが停止され、工具が調整されます。

クリンチ検証段階

• 2,000 個ごとに、実際の素材 (同じ厚さと組成) のサンプルに 3 つのリベットを取り付けます。ロール状に巻かれたクリンチは、対称性、堅さ、亀裂のない状態が検査されます。

腐食試験（該当する場合）

• メッキスチールまたはステンレスリベットの場合、サンプルは ASTM B117 に従って当社の塩水噴霧チャンバーに配置されます。正確な達成時間を記載した証明書を発行します。

最終選別段階

• すべてのリベットは高速カメラを備えた光学式選別機を通過します。ヘッド直径、ヘッド高さ、シャンク、またはキャビティ深さが正しくない部品は拒否されます。選別後、ランダムな AQL サンプル (レベル II、1.0) がプロファイル プロジェクターとマイクロメーターを使用して手動で検証されます。

測定ログ、テスト設定の写真、塩水噴霧レポートを含むすべての検査記録は 5 年間保存され、すべての出荷に同梱されます。

すべての発送でお届けするもの

私たちの言葉をそのまま信じる必要はありません。丸頭半中空リベットの各注文には、すべてのバッチが検証されたことを証明する完全な文書パッケージが付属しています。

• ミルテスト証明書– 元のコイル供給者からの化学組成と引張特性。
• 初回の寸法レポート– 生産開始からのリベット10本の実測値。
• プロセスログ– 実行中に実行されたすべての寸法チェックの概要。
• クリンチテストレポート– 材料のテスト設定からの写真と引​​張力の結果（測定された場合）。
• 塩水噴霧証明書– 該当する場合、テスト時間と合格/不合格ステータスを表示します。
• 適合証明書– 当社の QA マネージャーによる署名があり、バッチ追跡可能。

Nuote Metals は ISO 9001:2015 認証を取得しています。 RoHS および REACH 宣言はご要望に応じて提供されます。

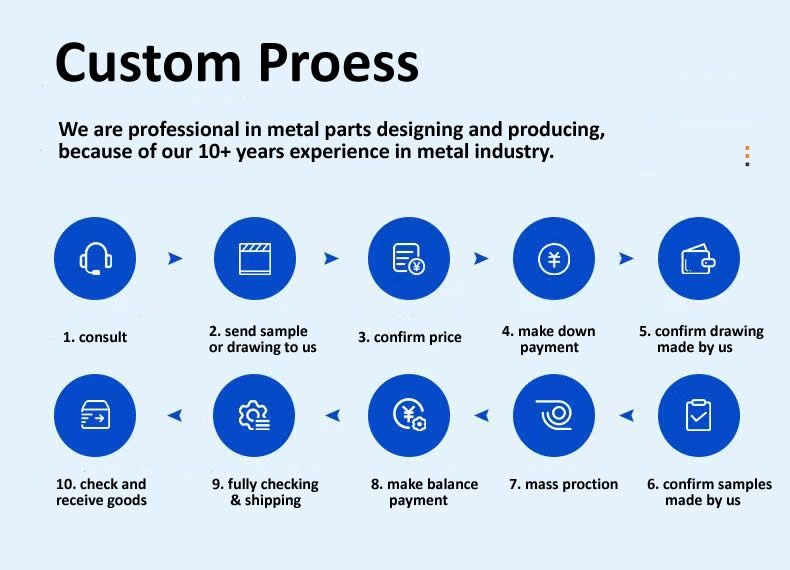

カスタムの流れ – お問い合わせから納品まで

当社は、丸頭半中空リベットのあらゆる注文に対して、明確で透明なワークフローに従います。

• 相談する– 用途、材料の厚さ、数量の要件を共有します。
• サンプルや図面を送る– サンプルリベットまたは寸法と仕上げを含む詳細な図面を提供します。
• 価格を確認する– 工具費（ある場合）と部品価格を記載した見積書を発行します。
• 頭金を支払う– 工具および原材料の 50% をデポジットとします。
• 弊社作成図面の確認– 製作図面を作成し、ご承認をいただきます。
• 当社で作成したサンプルを確認する– 最初の製品 (20 ～ 50 個) を生産し、テストのために出荷します。
• 量産– サンプルの承認後、冷間圧造プレスで全量稼働します。
• 残高支払いをする– 出荷前に 50% の残高。
• 十分にチェックして発送します– 100% 光学選別 + 最終 AQL 検査を経て、梱包して出荷されます。
• 商品の確認と受け取り– 到着時に商品を検査します。何か問題がございましたら、すぐに解決いたします。

ポリシー

サンプル– 標準在庫サイズの場合、無料で 20 ～ 50 個（送料はお客様負担）

お試し注文– 初回検証には 10,000 個を推奨

MOQ– 20,000個（スチール/真鍮）、30,000個（ステンレス）

リードタイム（在庫）– 5～7営業日

リードタイム（カスタムバレル）– 12～15日

工具代– 標準丸頭工具 (3 ～ 8mm シャンク) の場合はなし

クライアントとのコラボレーション – グローバルパートナーとの連携

当社のリベット生産ラインの稼働状況をご覧ください

実際のお客様のフィードバック

よくある 3 つの質問

Q1: 丸頭半中空リベットと中実丸頭リベットの違いは何ですか?半中空バージョンはどのような場合に選択すればよいですか?

A: 根本的な違いは、尾部の中空の空洞です。丸頭半中空リベットは先端に浅い空洞があり、同じ直径の中実リベットに必要な力の 25 ～ 30% しか必要としません。中実丸頭リベットは完全に中実であるため、バッキングバーで強く締めたり、ハンマーで叩いたりする必要があります。両側にアクセスでき、伝統的なドームの外観が必要な用途では、取り付けが早く、周囲の材料へのストレスが少なく、より安定したクリンチが得られるため、ほとんどの場合、半中空リベットがより良い選択となります。ソリッド リベットは、最大のせん断強度が唯一優先される極端な構造荷重用に予約されています。ヒンジ、家具、荷物、自動車の内装用途には、クラシックな外観と取り付け効率の組み合わせのため、丸頭半中空リベットをお勧めします。

Q2: 丸頭半中空リベットは、プラスチックや薄板金属に亀裂を起こさずに使用できますか?

A: はい。半中空のキャビティにより、セット力が大幅に軽減され、通常は 3 ～ 4 トンから 1 ～ 2 トンに減少します。この低い力は、ABS、ポリカーボネート、薄いアルミニウムなどの脆い材料に対してはるかに穏やかです。上記のキッチン ヒンジのケースでは、お客様のソリッド リベットが 3.5 トンの荷重で亜鉛ハウジングに亀裂を入れました。当社の半中空リベットは 1.2 トンできれいにセットされています。材料のスタックよりも 1.5​​ ～ 2.0 mm 長いバレルの長さを選択し、一貫した制御された力を得るためにプレス (ハンマーではなく) を使用することをお勧めします。非常に薄い材料や壊れやすい材料の場合は、クリンチング荷重をさらに分散するためのバッキングワッシャーも提供できます。

Q3: 丸頭半中空リベットにはどのような仕上げがあり、屋外での使用に最適ですか?

A: 素材に応じていくつかの仕上げを提供しています。スチールの場合: 亜鉛メッキ (透明、青色、または黄色 - 塩水噴霧 48 ～ 96 時間)、黒色酸化物 (軽度の耐食性、マットな外観)、およびリン酸塩 (ペイントベース)。ステンレス鋼の場合：不動態化（標準、耐食性を回復）およびビードブラスト（マット仕上げ）。真鍮の場合：ナチュラルラッカー仕上げ（明るいゴールド）、アンティーク仕上げ（ダーク、エイジング）、ニッケルメッキ（シルバー）。屋外での使用の場合、一般的な屋外暴露には不動態化処理を施した 304 ステンレス、沿岸/海洋環境には 316 ステンレスをお勧めします。当社の 316 本のリベットは 1,000 時間以上の塩水噴霧テストに合格しています。亜鉛メッキ鋼は屋内または保護された屋外での使用に適していますが、湿った状態では最終的に錆びます。

自分のアセンブリで 20 個のリベットを試してみる

ご希望の材質とサイズの丸頭半中空リベットを20～50個郵送いたします。これらをヒンジ、ラッチ、または任意のアセンブリにセットします。セット力、クリンチの品質、クラシックなドームの外観を比較してください。

シャンク径、バレル長、材質を Nuote Metals にお問い合わせください。無料サンプルは 1 営業日以内に発送されます。
