皿頭半中空リベット

皿頭半中空リベットは、その独特な構造設計にちなんで名付けられた特別なタイプのリベットです。「皿頭」とは、取り付け後にリベットの頭が接続面と同一面またはわずかに下になることを意味し、滑らかな外観を作り出し、突出する部品の不便さや危険性を回避します。「半中空」とは、リベットの内部が部分的に空洞になっており、取り付けの際に専用工具を使用して迅速かつ効率的に締結できることを指します。

お問い合わせを送信

製品説明

嵌合部品、スライド機構、または単にすっきりしたデザインのため、リベットの頭が表面から突き出ることができない場合、皿頭が唯一の答えです。

皿頭の半中空リベットは、突出がなく、取り付け力が 70% 軽減されます。テーパーヘッドは表面と同じ高さになります。半中空キャビティにより、中実リベットと比較して締結力が約 70% 軽減されます。素早い設定。フラッシュ仕上げ。引っかかりもありません。干渉はありません。

皿頭と平頭 – フラッシュ仕上げの違い

特徴	皿頭半中空リベット	平頭半中空リベット
ヘッドプロファイル	テーパー（90°または120°）	平らでまっすぐな側面
穴の準備	ストレート穴+皿テーパー	ストレート穴のみ
頭部の突出量	ゼロ – 同一平面またはそれより下に位置します	0.8～1.2mm（5mmシャンクの場合）
こんな方に最適	フラッシュサーフェス、嵌合部品、空気力学	薄型、クリアランス制限あり

次の場合に皿頭をお選びください。接合部は完全に滑らかでなければなりません。リベットは摺動面または嵌合部にあります。ヘッドが飛び出ていると組み立てに支障をきたします。フラッシュ仕上げが必要ですが、迅速かつ低力での取り付けが必要な場合。

ヘッドアングル – どれが必要ですか?

角度	標準	最適な用途	一般的なアプリケーション

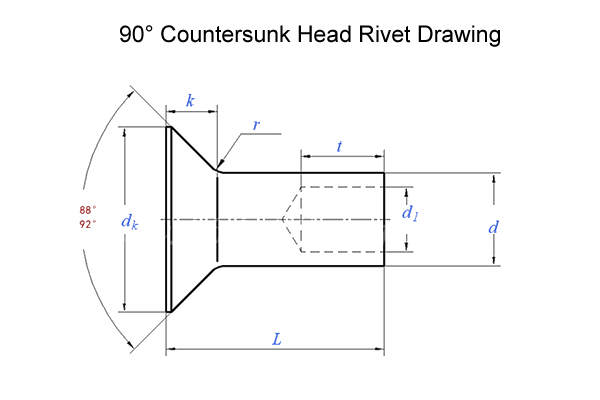

90°	GB/T 1015、DIN 6792	一般産業、家具、エレクトロニクス、自動車	ほとんどの標準的な皿穴ツールは 90°です

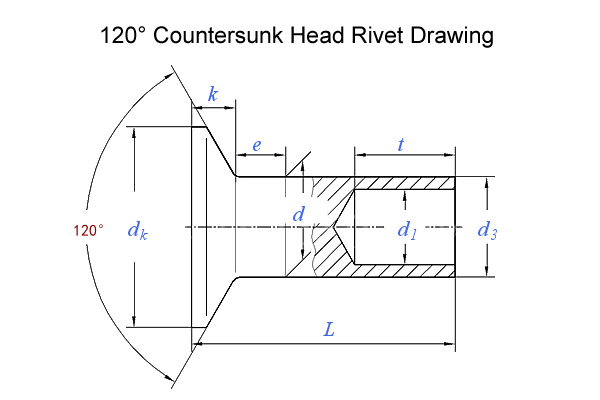

120°	Q 464、ASME B18.7	より厚い素材、頑丈なアセンブリ	建設機械や重機によくある
150°	BS3575	板金、より柔らかい材料	薄型パネル、自動車車体
100°	航空宇宙規格	航空宇宙、防衛	航空機および高性能アセンブリ

皿穴ツールに合わせてください。リベットの角度が間違っていると、誇張して座るか、深く座りすぎます。既存の皿ビットの角度に合わせることをお勧めします。

1 つの実際のアプリケーション – 電子エンクロージャアセンブリ

産業用制御パネルのメーカーは、金属製の筐体内に留め具が突出することなくコンポーネントを取り付ける必要がありました。パネルは互いに面一に積み重ねる必要がありました。以前の丸頭リベットは、組み立て中に相手パネルと擦れて隙間が生じていました。皿穴加工はすでにプロセスの一部であり、必要なのは適切なリベットだけでした。

ステンレス鋼の皿頭半中空リベット - シャンク 4.0mm、ヘッド 8.0mm、角度 90°、バレル長 10.0mm、不動態化仕上げを提供しました。ヘッドはパネル表面と同一面に収まり、こすったり、隙間ができたりすることはありません。半中空キャビティにより、セット力が 3.5 トンから 1.0 トンに削減されました。お客様は、500 枚のパネルにわたって 1,000 個のリベットをテストしました。 10,000 回の組み立てサイクル後でも、故障はゼロです。彼らは現在、皿頭半中空リベットを年間 150,000 個のバッチで注文しています。

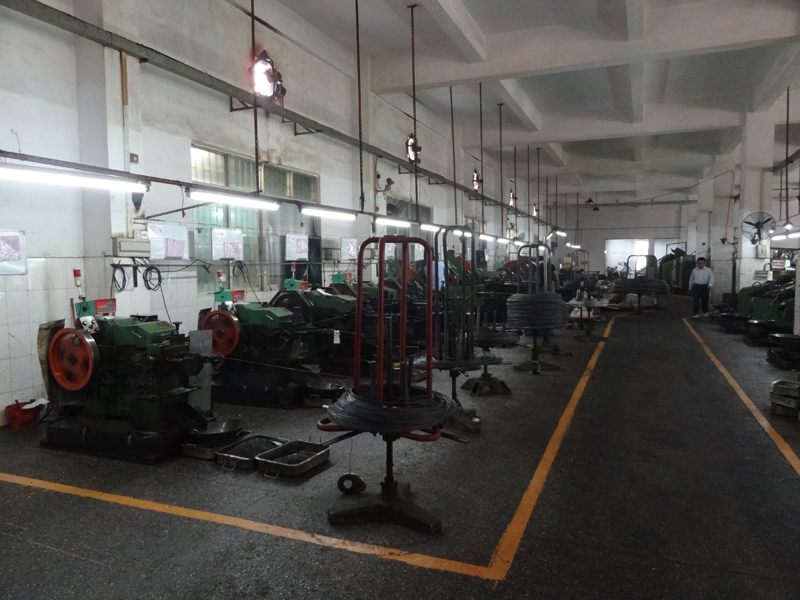

当社の生産内部 – 45 台の機械、10 年以上の経験

当社は、東莞の施設にある 45 台の冷間圧造機で皿頭半中空リベットを製造しています。直径0.8mmから10mmまでのリベットの製造が可能です。

私たちが生産するもの:大量注文向けの標準リベットと、標準以外のヘッド角度または長さのカスタムリベット。

誰が作ったのか:当社の上級技術者は、平均 10 年以上の冷間圧造経験を持っています。

私たちがチェックする内容:ヘッド角度 (±1°)、キャビティ深さ (バレル長の 45 ～ 55%)、ヘッド直径、シャンク直径、硬度 – バッチごと。

生産速度:標準直径で毎分最大 400 個。

お客様が当社を選ぶ理由 – リアルなフィードバック

私たちはお客様に私たちを代弁してもらいます。当社の皿頭半中空リベットを使用するメーカーは、同じ理由で当社に戻ってきます。

実際に動作する突起ゼロ– ヘッドは表面と同じ高さになります。引っかかりや干渉、現場での苦情もありません。

低荷重設定– ソリッドリベットよりも力が 70% 軽減されます。薄いパネルや傷つきやすいアセンブリを保護します。

一貫したヘッド角度– 90° および 120° オプション。最初の記事ごとに検証されています。誇り高い頭はありません。凹型ヘッドはありません。

素早いサンプル、確実な配送– サンプルは 5 ～ 7 日で届きます。予定通りの生産。

当社は、北米、ヨーロッパ、アジアの電子機器筐体、自動車内装、航空宇宙パネルアセンブリ、板金製造、電化製品、看板やディスプレイのメーカーと協力しています。小規模なショップであっても、大規模な OEM であっても、品質は同じです。サービスも同じです。

よくある 3 つの質問

Q: 「頭の角度が間違っている皿頭リベットを使用するとどうなりますか?」

A: 90°の皿穴に 100°のリベットを取り付けると、頭が完全に固定されず、堂々と固定されます。 100 度の皿穴に 90 度のリベットを取り付けると、深すぎるリベットになります。頭が表面の下にあるため、くぼみができ、破片が閉じ込められたり、接合部が弱くなる可能性があります。ルールは簡単です。リベット頭の角度は皿穴ツールの角度と一致する必要があります。皿穴の角度が不明な場合は、90° をお勧めします。これは最も一般的で、標準的な皿穴ビットの大部分と互換性があります。皿穴ツールまたは事前皿穴のサンプルをお送りください。製造前に適合性を確認します。
