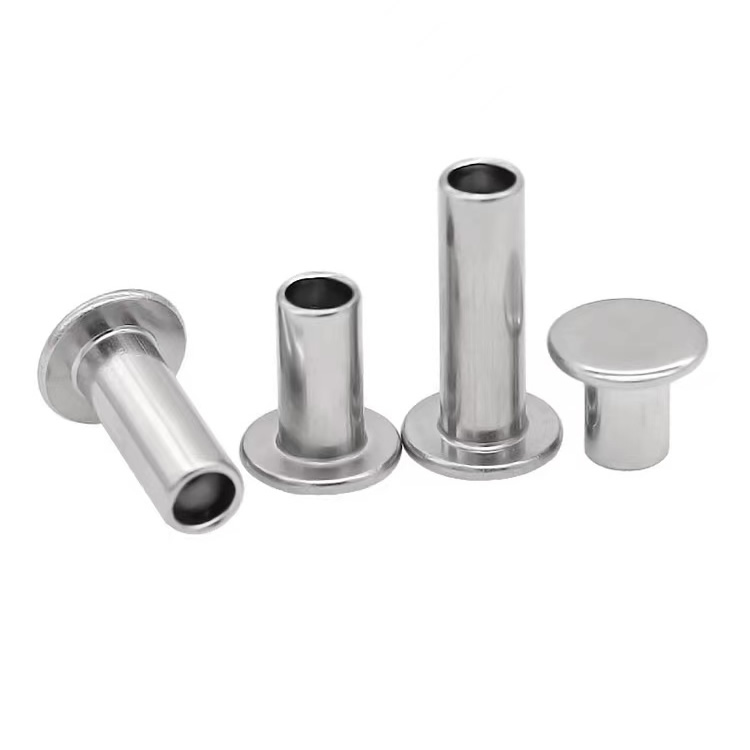

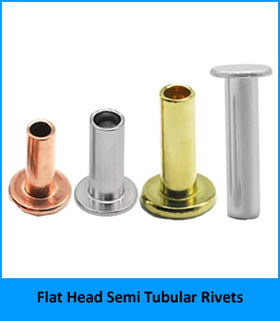

平頭半中空リベット

リベットの頭が柔らかい素材に食い込んだり、大きすぎる穴の中で前後に揺れたりすることは、設計上の欠陥として起こります。平頭半中空リベットは、皿穴加工を必要とせずに、クランプ力を均等に分散する幅広で平らな上部を提供します。

フラットヘッドとは何ですか？上部は平らな円盤形で、側面は直線またはわずかに先細になっています。設定後、ヘッドは材料表面から通常 0.5 mm ～ 1.0 mm 上に位置します。これは、テーパー穴が必要で面一になる皿頭 (円錐形) とは異なります。平らなヘッドにより、余分な加工をせずに広いベアリング領域とクリーンで工業的な外観が得られます。

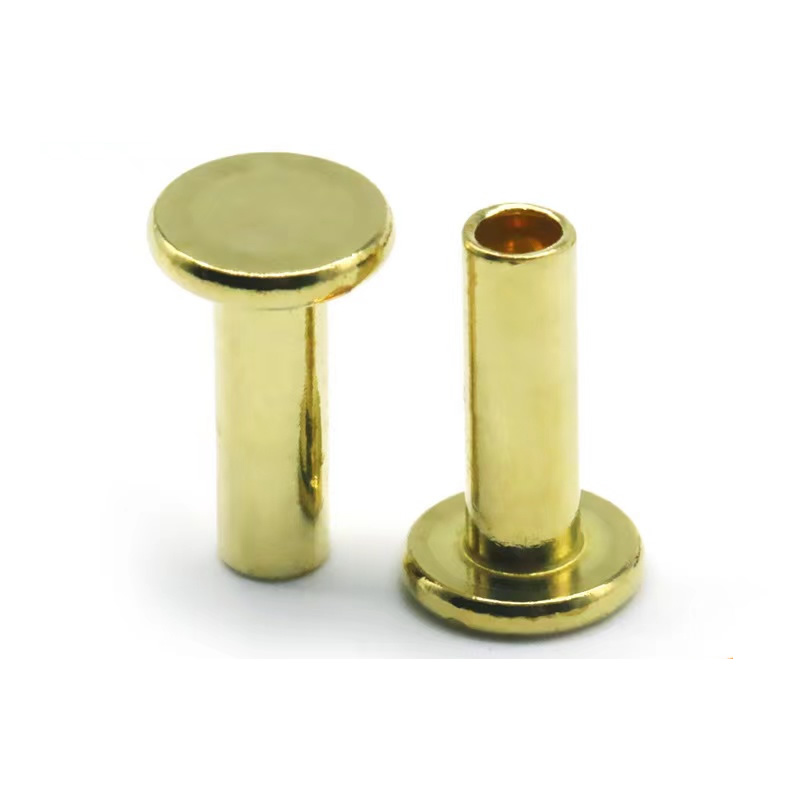

Nuote Metals は、低炭素鋼、ステンレス鋼 (304/316)、アルミニウム、真鍮の平頭半中空リベットを製造しています。このページでは、2 つの実際のアプリケーション、当社が保持する正確な寸法、および亀裂のない完全に平らなヘッドを製造する方法を示します。

H2: 2 つの実際の用途 – 皿穴加工は不要

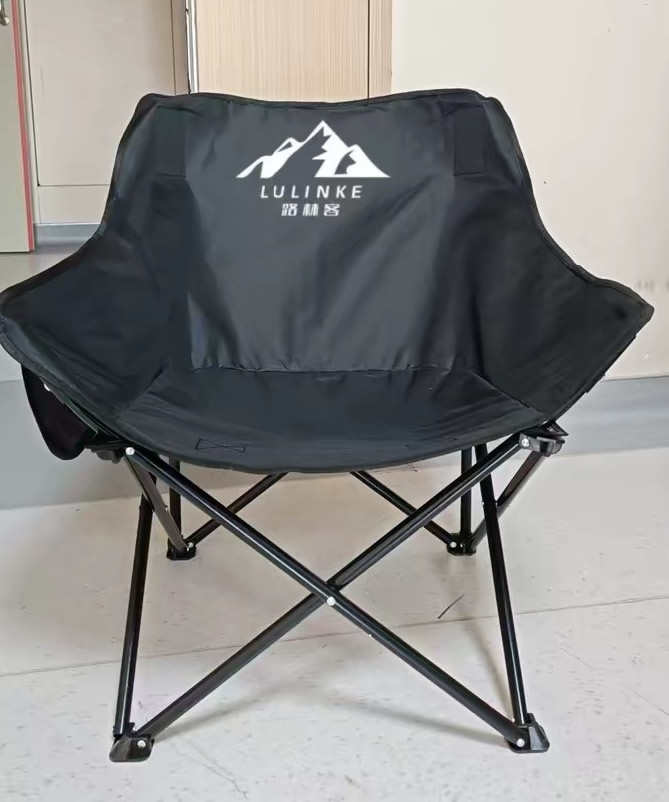

H3: 折りたたみ椅子用ヒンジ (アルミチューブ、スチールリベット)

契約家具メーカーがイベントホール用の折りたたみ椅子を製造しました。ヒンジ部分のオリジナル丸頭リベットが2.5mm突き出ていました。椅子の積み重ねが悪く、輸送中にドーム型のヘッドが隣接するフレームに傷を付けました。お客様は、丸頭よりも低いリベットを必要としていましたが、皿穴加工は必要ありませんでした。

スチール平頭半中空リベット（シャンク5mm、頭径10mm、亜鉛メッキ）を供給しました。平頭は管表面から 0.8 mm 上にあり、丸頭よりもはるかに低くなっていました。直径10mmと太く、アルミ穴内でリベットが傾くのを防ぎました。組み立てラインには皿穴加工は追加されませんでした。椅子はきれいに積み上げられ、傷による苦情は 90% 減少しました。

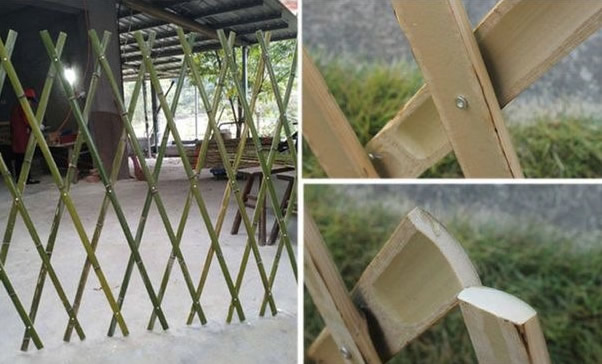

H3: 屋外杉フェンス パネル (木と金属のブラケット、ステンレス リベット)

フェンス請負業者は亜鉛メッキ鋼製ブラケットを杉のレールに取り付けました。ドームヘッドのリベットが湿気を木材に閉じ込めて、腐敗を加速させました。自然のフェンスの上では「工業的」に見えました。請負業者は皿リベットを試しましたが、何百もの穴を手で皿穴にすることを望んでいませんでした。

304 ステンレス平頭半中空リベット (シャンク 4mm、ヘッド直径 8mm、不動態化) をお勧めします。平らなヘッドは木の表面から 0.6 mm 上にありました。その幅広で平らな上部は、雨水を溜めるのではなく、排出します。すっきりとした円盤型の頭部は、突き出たドームのようには見えず、意図的に作られているように見えました。 200 のフェンス セクションにわたって 18 か月後でも、錆び、緩み、リベット周囲の木材の腐朽はありませんでした。

H2: 平頭と皿頭 – 違いを理解する

特徴 皿頭（円錐形）

ヘッド形状 フラットディスク、ストレート/テーパー側面 90°または100°の角度を持つコーン

設定後 誇らしげに座る（表面上） 表面と同じか、表面より下

穴加工 ストレート穴のみ ストレート穴 + テーパー皿穴

ベアリング領域 大きく、平坦 端に小さなリング

柔らかい素材、薄いシート、迅速な組み立て、航空宇宙、フラッシュサーフェス、低抵抗に最適

私たちは両方のスタイルを制作します。ほとんどの家具、フェンス、一般産業用途では、フラットヘッドの方が速く、より寛容です。

H2: 当社在庫の標準サイズ

シャンク径(mm) ヘッド径(mm) ヘッド高さ(mm) バレル長(mm) 材質

3.0 5.5 – 6.0 0.7 – 0.8 4,5,6,8 スチール、304、黄銅

4.0 7.0 – 7.5 0.9 – 1.0 5,6,8,10,12 スチール、304、316、黄銅

5.0 8.5 – 9.0 1.1 – 1.2 6,8,10,12,15 スチール、304、316

6.0 10.0 – 10.5 1.3 – 1.4 8,10,12,15,20 スチール、304、316

8.0 13.5 – 14.0 1.7 – 1.8 10,12,15,20,25 スチールのみ

カスタムヘッド直径とバレル長も利用可能です。標準寸法の場合は工具代はかかりません。

H2: しわのない真に平らな頭を作る方法

フラットヘッドの成形はドームの成形よりも困難です。金属は、シャンクからヘッドへの急激な移行部分で折り目やしわが発生することを望んでいます。これを防ぐには次の方法があります。

精密研磨されたヘッディングダイ – ダイキャビティのコーナーの半径は 0.2 mm に制御されており、鋭利ではありません。これにより金属がスムーズに流れるようになります。

制御された押し出し長さ – フラットヘッド設計の場合、バレルの長さをシャンク直径の 4 倍に制限します。バレルが長いとヘッドにしわが寄る危険があります。

ポストヘディングコイニング – 2 回目の打撃でヘッドが圧縮され、0.05 mm 以内の完全な平坦度が保証されます。

当社の光学式選別機は、ヘッドの直径、平面度、同心度を生産の 100% でチェックします。傾いた頭や目に見える段差のあるリベットは拒否されます。

H2: すべての発送で得られるもの

ミルテスト証明書（材料化学、引張）

寸法検査成績書（1バッチ10枚）

ヘッド平面度検証（±0.05mm）

適合証明書 (署名済み、バッチ追跡可能)

Nuote Metals は ISO 9001:2015 の認証を取得しています。 RoHS および REACH 宣言が含まれています。

H2: 当社のポリシー – 率直なトーク

サンプル – 20 個は無料 (送料はお客様負担)

MOQ – 2,000 個 (スチール/真鍮)、3,000 個 (ステンレス)

在庫リードタイム – 5 ～ 7 営業日

カスタムリードタイム – 12～15日

工具 – 標準のフラットヘッド工具 (サイズ 3 ～ 8 mm) は無料です。

H2: 毎週答える 3 つの質問

Q1: 平頭半中空リベットの穴は皿穴加工する必要がありますか?

A: いいえ。平頭リベットは真っ直ぐな穴用に設計されています。標準のすきま穴（シャンク径+0.15～0.20mm）をあけ、リベットを挿入します。平らなヘッドは表面に誇らしげに座ります。皿穴加工は、本物の皿リベット (円錐頭) に切り替える場合にのみ使用してください。多くのお客様がこの 2 つを混同しています。違いを示すサンプルボードを用意していますので、写真をリクエストしてください。

Q2: 平頭半中空リベットは軟質プラスチックに使用しても割れることはありませんか?

A: はい。幅広で平らなヘッドは、丸型ヘッドよりも広い面積に圧力を分散し、応力集中を軽減します。柔らかいプラスチック (ABS、ポリカーボネート) の場合、バレルの長さは材料のスタックより正確に 1.0 mm 長いことをお勧めします。これにより、穏やかなクリンチが生まれます。また、プレス機はハンマーではなくストロークの遅いものを使用してください。私たちの折りたたみ椅子のケースでは、アルミニウムのチューブは薄いですが、プラスチックではありませんでした。プラスチック部品については、無料のサンプルテストを提供しています - 材料の一部をお送りください。

Q3: 平らな頭が表面から出ています。生地に引っかかったり汚れが溜まったりするのでしょうか？

A: 高さにもよりますが可能です。当社のフラットヘッドの高さは、シャンクのサイズに応じてわずか 0.7 ～ 1.8 mm です。 5mm シャンクの場合、ヘッドの高さは約 1.1mm で、丸型ヘッドよりも低くなります (同じシャンクの場合は約 2.5mm になります)。 1mm でも高すぎる用途の場合は、真の皿リベット (機械加工が必要) または薄型トラスヘッドに切り替えることをお勧めします。折りたたみ椅子の場合、ヘッド高さ0.8mmは傷がつきにくい低さでした。フェンスの場合、高さ0.6mmで効果的に水をはじきます。突起ゼロが必要な場合は、皿穴の見積りをいたしますので、お知らせください。

H2: 自分の目で確認 – 義務はありません

ご希望の素材とサイズの平頭半中空リベットを20個郵送いたします。ドリルで真っ直ぐな穴を開け、リベットを固定し、頭に指を通します。鋭利なエッジがなく、しっかりとした平らな表面を感じます。

シャンク径、バレル長、材質を Nuote Metals にお問い合わせください。無料サンプルは 1 営業日以内に発送されます。
