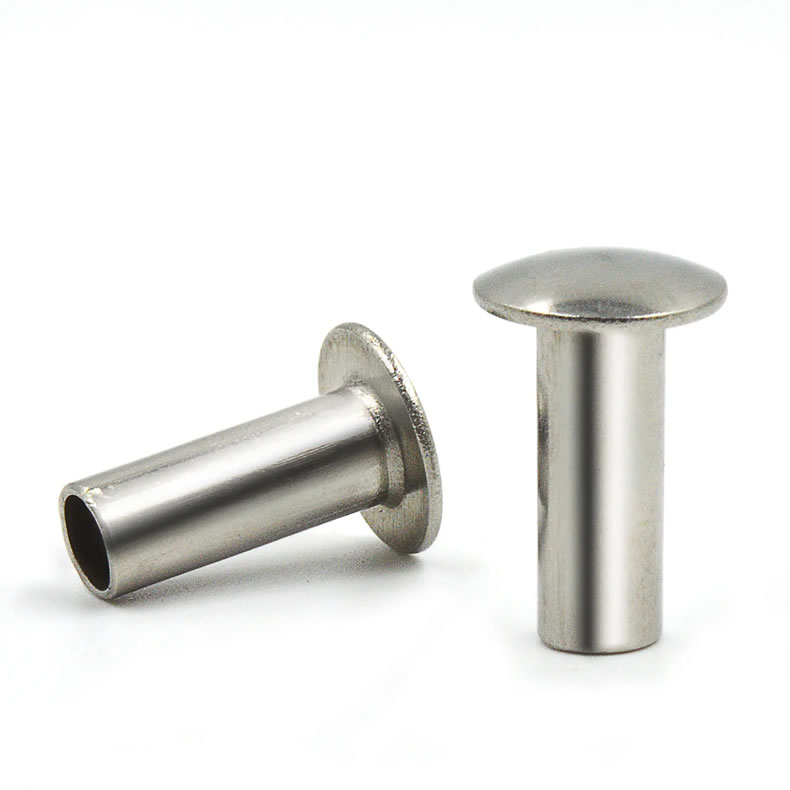

なべ半中空リベット

丸頭の高いドームと平頭の低いプロファイルの間には、なべ頭があります。幅が広く、わずかにドーム状の上部と、鍋をひっくり返したような短い垂直面があります。丸頭よりも多くの支持面積が必要だが、平頭よりも高い頭の高さが必要な組立業者にとって、なべ頭半中空リベットは実用的な妥協策となります。

Nuote Metals のコールドヘッド パンヘッド半中空リベットは、低炭素鋼、ステンレス鋼 (304/316)、真鍮製です。半中空キャビティにより、中実リベットと比較して締結力が約 70% 軽減されます。このページでは、最初に技術的な詳細を説明し、次に三脚メーカーが軽量化の課題を解決するために当社のリベットをどのように使用したかを示します。

技術仕様 – 得られるもの

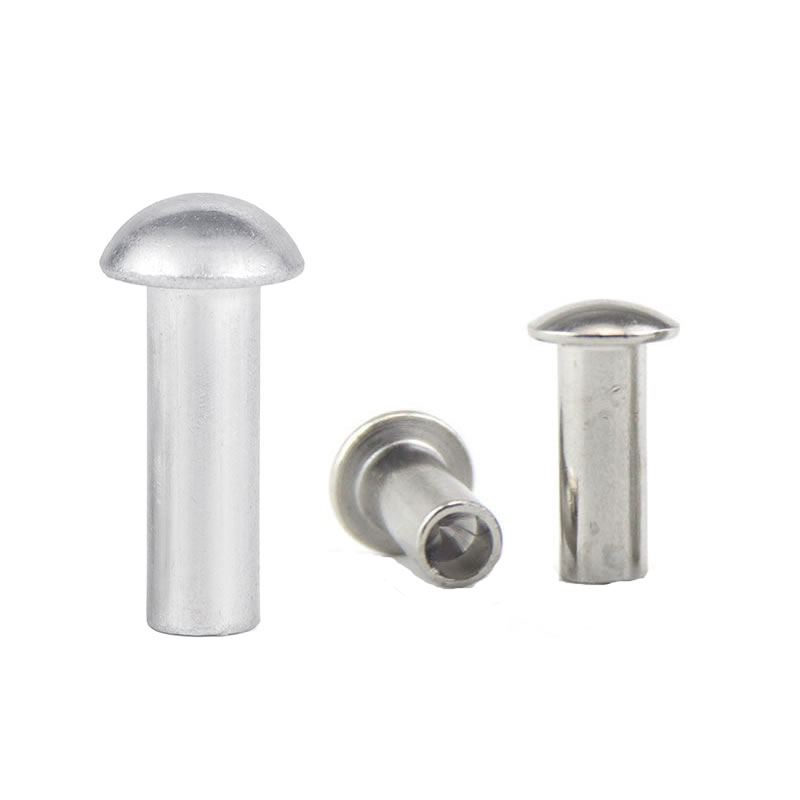

ヘッドのジオメトリ – パン vs. その他

なべ頭は丸い頭とよく間違われますが、側壁が真っ直ぐなので、より大きく平らな座面が得られ、工業的に見えずに薄いシートやプラスチックに最適です。

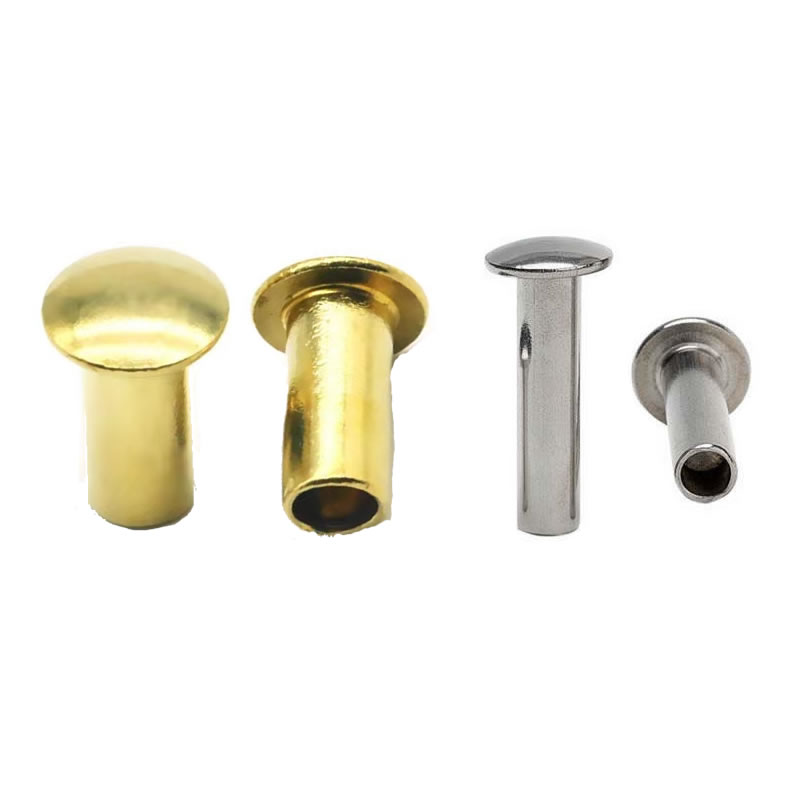

材質のオプション

標準寸法（スチール・なべ頭）

公差：シャンク±0.05mm、ヘッド径±0.15mm、長さ±0.15mm。カスタムの長さも利用可能です。

機械的データ (5mm スチール、2mm アルミニウムにセット)

リベットの作り方については、下のビデオをご覧ください。

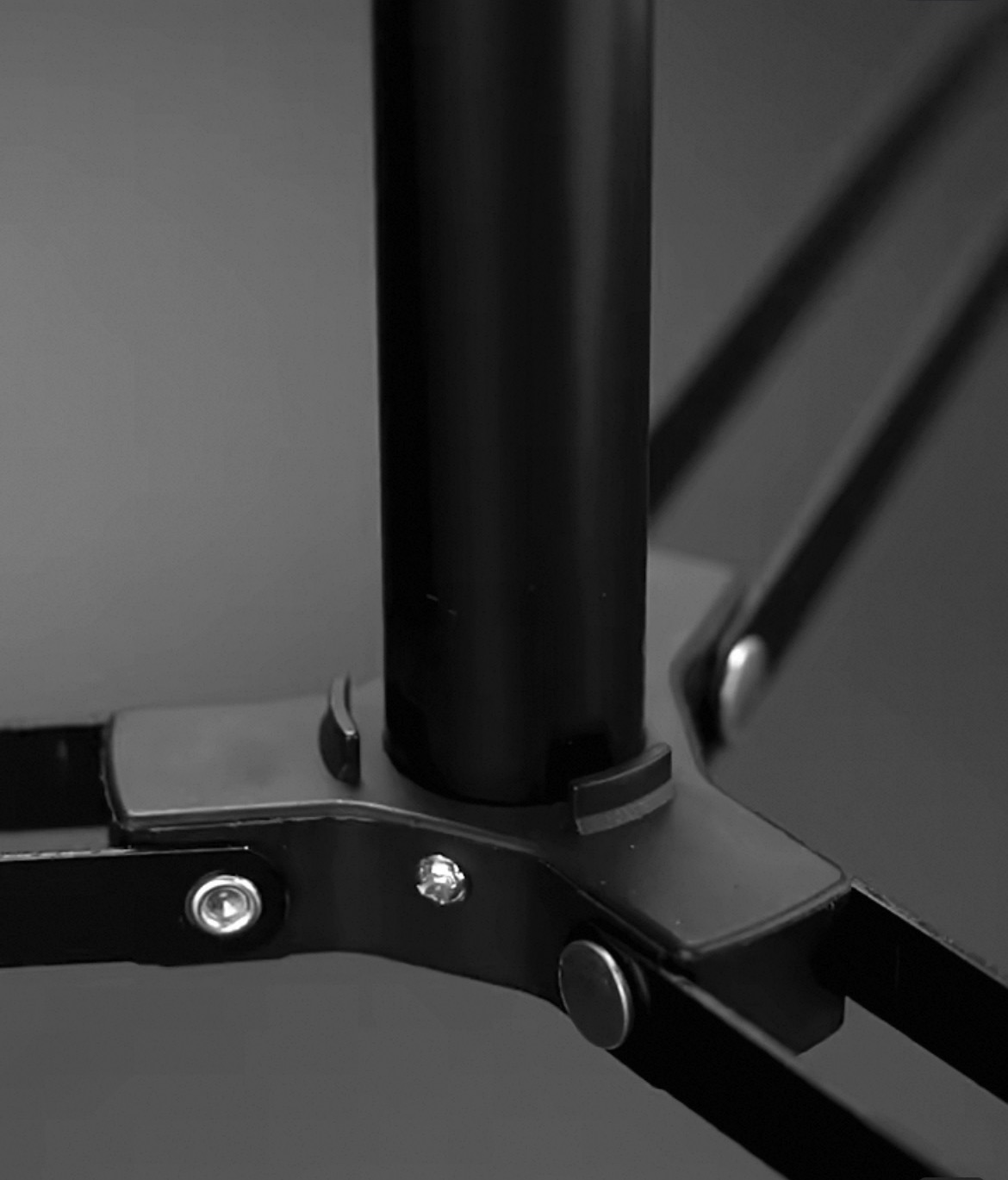

1 つの用途 – カメラ三脚脚ヒンジ

三脚メーカーは、強度を犠牲にすることなく重量を軽減したいと考えていました。脚のヒンジには固体鋼のリベットが使用されていたため、不必要な質量が追加され、大きな取り付け力が必要となり、マグネシウム合金のヒンジ ブラケットに亀裂が生じることがありました。

Nuote Metals は、304 ステンレス鍋頭半中空リベット - シャンク 4mm、なべ頭 8mm、バレル長 8mm を提案しました。なべ頭は丸頭よりも大きな支持面積を提供し、マグネシウムへの応力を軽減しました。半中空キャビティにより、セット力が 4 トンから 1.4 トンに削減され、亀裂が発生しなくなりました。 304 ステンレスは脚チューブの仕上げと一致しました。

三脚会社は、100 個のユニットにわたって 500 個のリベットをテストしました。 10,000回の開閉サイクル後でも、緩みや腐食はありません。ヒンジ全体の重量が 12% 削減され、組み立て時間が 20% 削減されました。彼らは現在、プロ仕様の三脚ライン全体で当社の雲台半中空リベットを使用しています。

実際のお客様のフィードバック

品質管理の方法 – 1 つのリベット、8 つのチェック

私たちは運を信じません。なべ頭半中空リベットの各バッチは、8 つの別々の高品質ゲートを通過します。原則はシンプルです。早期に測定し、頻繁に測定し、決して思い込みをしないことです。

• 原材料の直径チェック – 入ってくるワイヤーをレーザーマイクロメーターで測定します。直径公差：±0.02mm。この範囲外のコイルは、ヘッダーに接触する前に拒否されます。
• 原材料の硬度チェック – 各コイルのサンプルがロックウェル硬度計でテストされます。低炭素鋼の場合、HRB 70 ～ 85 が必要です。柔らかすぎると圧造時にリベットが変形してしまいます。硬すぎると空洞が割れる可能性があります。
• 最初の製品の外観チェック – 工具のセットアップ後、最初の 10 本のリベットを拡大して目視検査します。亀裂、バリ、平らでないヘッド、または表面の跡を探します。目に見える欠陥があると印刷機が停止します。
• 最初の製品の寸法チェック – 同じ 10 本のリベットが光学コンパレーターで測定されます。ヘッド径、ヘッド高さ、シャンク径、全長、キャビティ深さ。生産を開始する前に、すべてが図面公差内に収まっている必要があります。
• 工程内チェック – 量産中、オペレーターは 500 個ごとに 5 本のリベットを抜きます。寸法はデジタル ノギスとキャビティ深さの合否ゲージで検証されます。ドリフトがあると、ツールの調整が始まります。
• テストセッティング (トライアルリベット留め) – 2,000 ピースごとに、代表的な材料サンプル (お客様のアセンブリと同じ厚さとタイプ) に 3 つのリベットを取り付けます。クリンチは対称性と堅さについて検査されます。リベットの緩みや亀裂は認められません。
• 塩水噴霧試験 (必要な場合) – 屋外または海洋用途の場合、ASTM B117 塩水噴霧試験のためにサンプルをラボに送ります。 304 グレード: 200 ～ 500 時間。 316 グレード: 1,000 時間以上。証明書はバッチとともに発行されます。
• 最終出荷検査 – 梱包前に、すべてのリベットが光学式選別機を通過します。カメラはヘッド直径、ヘッド高さ、シャンク直径、全長、キャビティの深さをチェックします。拒否されたものは自動的に排除されます。次に、手動検証のためにランダムな AQL サンプル (レベル II、1.0) が抽出されます。

8 つのステップすべてに耐えたなべ頭半中空リベットは、工場から出荷される準備ができています。当社はすべての小切手の記録を 5 年間保管します。

注文ごとに届くもの

• ミルテスト証明書（化学、引張）
• 寸法検査成績書（10枚）
• テスト設定レポート (クリンチの写真、測定された場合は引っ張り力)
• コーティングまたは不動態化証明書 (該当する場合)
• 塩水噴霧試験証明書 (要求された場合)
• 適合証明書

Nuote Metals は ISO 9001:2015 認証を取得しています。 RoHS および REACH 宣言が提供されます。

ポリシー

• サンプル– 標準在庫サイズの場合、無料で 20 ～ 50 個（送料はお客様負担）
• MOQ– 2,000個（スチール/真鍮）、3,000個（ステンレス）
• リードタイム（在庫）– 5～7営業日
• リードタイム（カスタムバレル）– 12～15日
• 工具代– 標準なべヘッドツール (3 ～ 6mm シャンク) の場合はなし

よくある 3 つの質問

Q1: 丸頭または平頭ではなく、なべ頭半中空リベットを選択するのはどのような場合ですか?

A: 丸頭よりも大きな座面が必要な場合 (柔らかい材料でのすり抜けを防ぐため)、ただし、平頭よりも高い頭の高さも必要な場合 (美観やクリアランス上の理由から)、なべ頭をお選びください。雲台の真っ直ぐな側壁は、三脚、家具、工具などの消費者製品に好まれるすっきりとした完成した外観を与えます。丸頭の方がシンプルで安価です。フラットヘッドはフラッシュ用途に適しています。雲台は「プレミアムビジブル」オプションです。

Q2: なべ頭半中空リベットは三脚の脚などのカーボンファイバー部品に使用できますか?

A: はい、ただし注意が必要です。カーボンファイバーは脆く、リベットの頭の下で潰れる可能性があります。雲台のより大きな座面は、荷重の分散に役立ちます。バレルの長さは材料スタックより正確に 1.0 mm 長いものを使用してください。プレス（ハンマーではなく）を使って弱い力で固定します。上記の三脚ケースでは、お客様はカーボンファイバーではなく、アルミニウムのブラケットを使用しました。当社は、特別なソフトセットキャビティを備えたカーボンファイバードローンアーム用のなべリベットを提供しました。具体的な推奨事項については、お問い合わせください。

Q3: 在庫サイズの無料サンプルを提供しています。なべ頭半中空リベットの在庫サイズは何ですか?

A: すぐにサンプリングできるよう、以下のサイズを在庫に保管しています (20 ～ 50 個は無料、送料はお客様負担)。

シャンク4mm、ヘッド8mm、バレル長6mm、8mm、10mm（スチール、亜鉛メッキ）

5mm シャンク、10mm ヘッド、バレル長 8mm、10mm、12mm (スチールおよび 304 ステンレス)

シャンク6mm、ヘッド12mm、バレル長10mm、12mm、15mm（スチールのみ）

他のサイズまたはカスタムの長さの場合、納期は 12 ～ 15 日です。カスタムサイズの初回サンプルには追加料金はかかりません。送料のみお支払いいただきます。

雲台の違いを見る

ご希望の材質とサイズのなべ頭半中空リベットを20～50個郵送いたします。三脚のヒンジ、ブラケット、またはその他のアセンブリにセットします。座面の面積やセッティングのしやすさを比べてみましょう。

シャンク径、バレル長、材質を Nuote Metals にお問い合わせください。無料サンプルは 1 営業日以内に発送されます。
