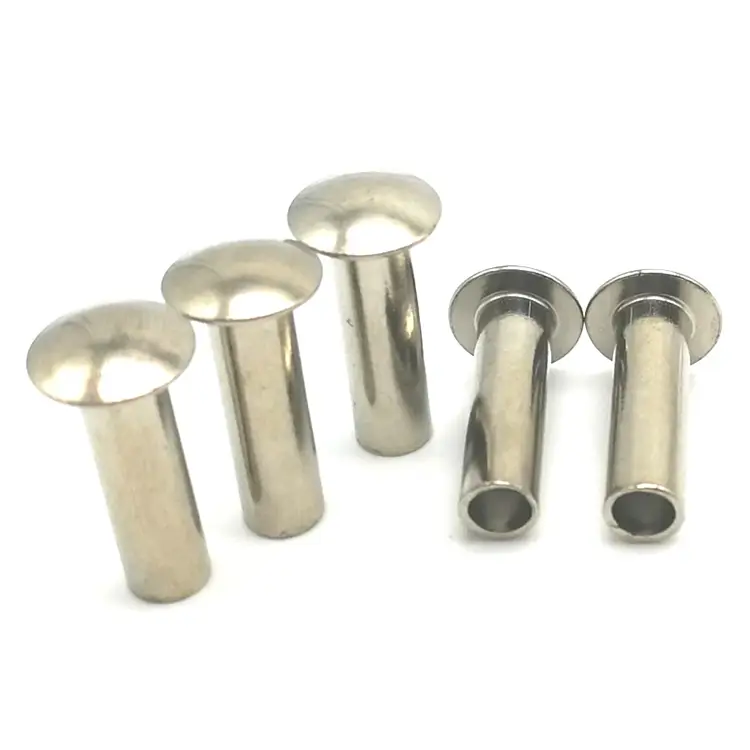

なべ半管状リベット

丸いヘッドがかさばりすぎ、平らなヘッドがミニマルすぎると感じる場合は、なべ半管状リベットが答えです。わずかにドーム状の上部と短くまっすぐな側壁があり、目に見えるアセンブリで意図的に見えるすっきりとした完成した外観を与えています。半中空キャビティは中実リベットと比較して固定力を 70% 軽減し、大量生産に最適です。

なべ雲台と他の雲台 – 適合する場所

なべ頭は、丸頭と平頭の中間に位置します。短くストレートなサイドウォールは、他のヘッドスタイルにはない独特の視覚的なラインを与えます。

次の場合に雲台を選択してください: リベットが見えるため、外観が重要です。丸頭よりも多くの支持面積が必要ですが、平頭よりも高い頭の高さが必要です。

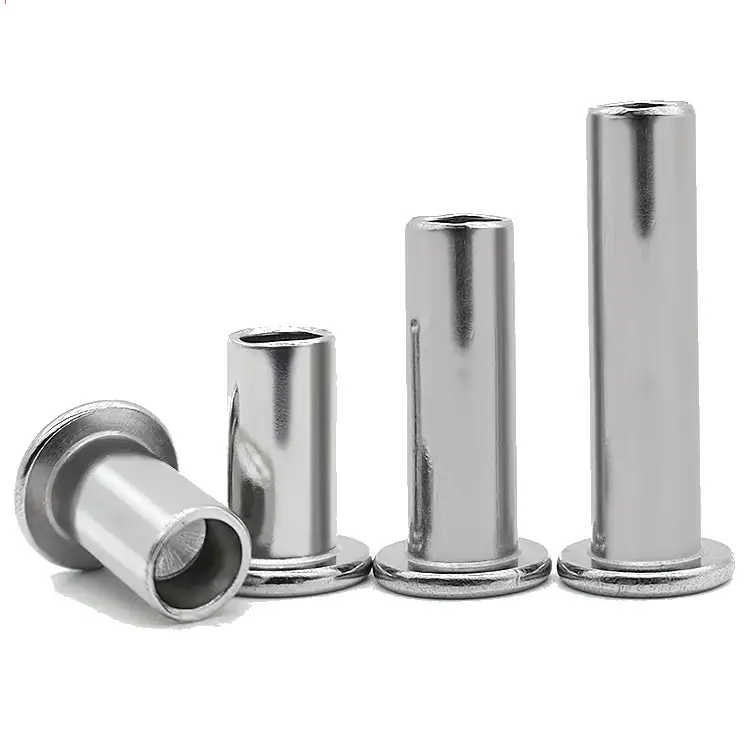

セミチューブラー vs. 中実 – 中空が勝つところ

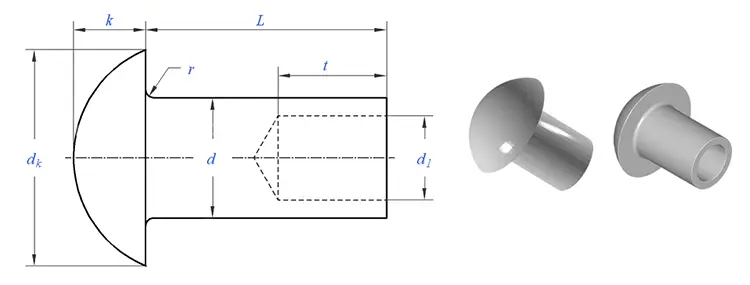

セミチューブラーのデザインはテールに浅いキャビティ (バレルの長さの 45 ～ 55%) を備えています。取り付け中、この中空セクションの薄壁のみが外側に回転してクリンチを形成します。必要な力は中実リベットの 25 ～ 30% のみです。

実際の用途の 1 つ – 業務用コーヒーマシンのハウジング

業務用コーヒーマシンのメーカーは、工業用ではなく高級感のある、外側のハウジングに目に見えるリベットを必要としていました。丸いヘッドはかさばりすぎ、平らなヘッドは視覚的な存在感に欠けていました。デザインチームは、意図的に仕上げられたように見えるリベットを求めていました。

当社は、シャンク 4.0 mm、ヘッド直径 8.0 mm、バレル長 8.0 mm、不動態化仕上げのステンレス鋼なべ頭半管状リベットを提供しました。まっすぐな側壁により、ハウジングはすっきりとした完成された外観になりました。半中空のキャビティは設定力を低く保ち、薄いハウジングパネルの変形を防ぎました。顧客は 100 台の機械で 500 個のリベットをテストしました。フィールドテスト後、緩みや腐食はありません。現在、彼らは当社の半管状リベットを年間 100,000 個のバッチで注文しています。

材質と仕上げ - 当社が提供するもの

Nuote Metals は、複数の材料ファミリーのなべ頭半管状リベットを製造しています。

標準仕上げ:亜鉛メッキ、ニッケルメッキ、不動態化、ラッカー塗装、アンティーク仕上げ、無地。

原材料からリベット完成品まで – 製造方法

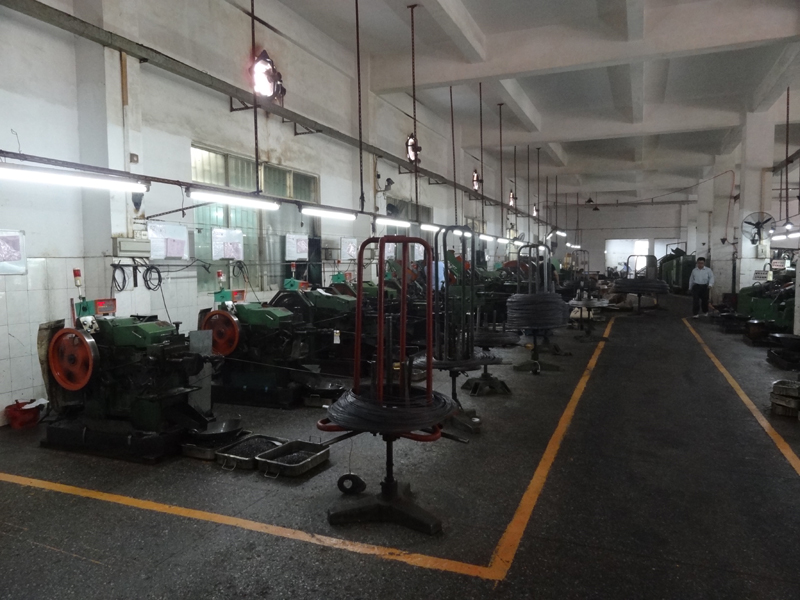

なべ半管状リベットは冷間圧造によって製造されます。雲台の真っ直ぐな側壁は、きれいな完成した外観を実現するために正確な金型設計を必要とします。

1. 材料調達 – 認定工場からの認定ワイヤ。各コイルにはミルテスト証明書とヒートナンバーが付属しています。

2. 受入材料検査 – 直径 (±0.02mm)、硬度、および材料組成が検証されます。分光計でグレードを確認します。仕様外の材料は拒否されます。

3. 工具のセットアップ – 超硬ヘッダー ダイスが検査され、なべ頭のプロファイルと半管状キャビティに合わせてセットアップされます。ダイの形状により、真っ直ぐな側壁と滑らかなクラウン半径が保証されます。

4. 最初の製品検査 - 光学コンパレータで 10 本のリベットを測定します。ヘッド径、ヘッド高さ、シャンク径、バレル長、キャビティ深さを検証。

5. 大量生産 – 工程内チェック: 500 個ごとに 5 個のリベット。何らかのドリフトが発生すると印刷機が停止します。

6. 工程内検査 – 2,000 個ごとに、サンプル材料に 3 本のリベットを取り付けます。クリンチは対称性と堅さについて検査されます。

7. メッキまたはコーティング – 指定どおりに適用されます。

8. 最終出荷検査 – 100% 光学選別。 AQL サンプルは手動で検証されました。寸法レポート、材料証明書、および適合証明書が発行されます。

当社の認証 – 品質の証明

当社はすべてのバッチの完全なトレーサビリティと品質文書を維持します。

• ISO 9001:2015 – 認定された品質マネジメントシステム
• RoHS 準拠 – SGS サードパーティテストにより検証済み
• REACH 準拠 – 現在の SVHC 宣言
• SGS テストレポート – 特定のバッチについてはリクエストに応じて入手可能
• 材料証明書 – オリジナルのコイルまで追跡可能なミルテスト証明書

世界中の顧客と協力する

当社は、北米、ヨーロッパ、アジアのメーカーになべ半管状リベットを供給しています。当社のお客様は以下を構築します。

• 業務用機器 – コーヒーマシン、食品機器、自動販売機
• 家具 – オフィス家具、棚、ディスプレイユニット
• 自動車内装 – トリムパネル、インストルメントクラスター、シートコンポーネント
• 電子機器の筐体 - シャーシ、コントロール パネル、ハウジング
• 医療機器 – デバイスハウジング、機器アセンブリ

よくある 3 つの質問

Q: 「量産注文する前にサンプルを入手できますか?」

A: はい – すべての製品のサンプルを提供しています。既存の標準仕様の場合、サンプルは無料で提供されます。お客様のご負担は送料のみです。カスタム サイズまたはカスタム ツールの場合、サンプルの入手可能性とリードタイムは特定の要件によって異なります。図面または仕様を当社の営業チームにご連絡ください。サンプルのコストと納期についてアドバイスさせていただきます。

Q: 「目に見える用途では、なぜ丸型ヘッドではなく鍋型ヘッドを選択するのでしょうか?」

A: 雲台には短く真っ直ぐな側壁があり、目に見えるアセンブリでよりクリーンでより完成した外観を作り出します。丸いヘッドはトップからシャンクまで連続した曲線で、より工業的に見えます。雲台の真っ直ぐな壁は、機能だけでなく意図的なデザインを示しています。また、より広い座面 (シャンクの 1.8 ～ 2.2 倍、対 1.6 ～ 1.8 倍) も提供するため、柔らかい素材での引き抜けリスクが少なくなります。

Q: 「カスタムなべ頭半管状リベットの通常のリードタイムはどれくらいですか?」

A: 標準仕様の場合、サンプルのリードタイムはサンプル承認後 5 ～ 7 日、生産リードタイムは 10 ～ 15 日です。新しい工具が必要なカスタムヘッド直径または非標準シャンクサイズの場合、工具の製造に 15 ～ 20 日かかり、その後サンプル製造が行われます。正確なスケジュールについては、仕様を添えて当社の営業チームにお問い合わせください。
