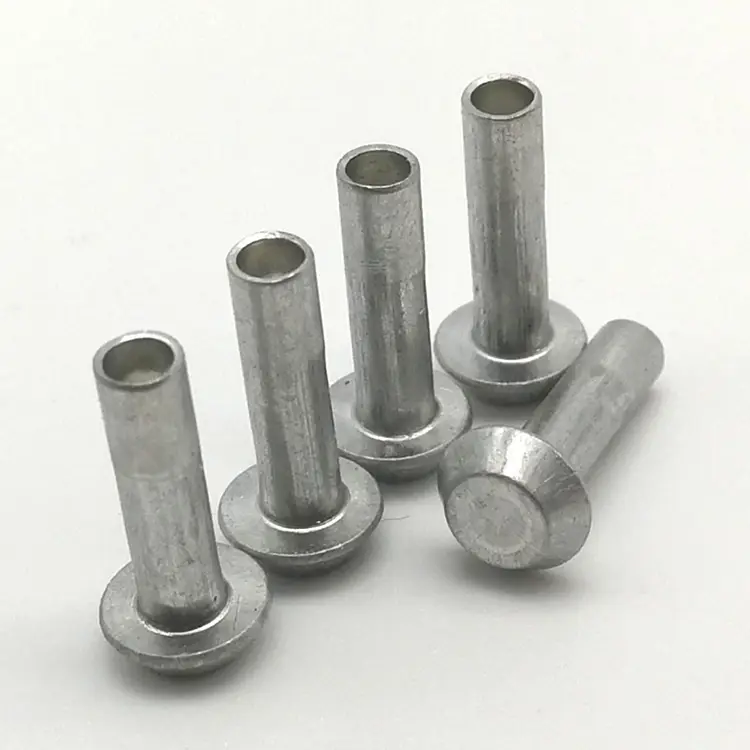

ユニバーサルヘッドセミチューブラリベット

どのヘッド スタイルを指定すればよいか正確にわからない場合があります。ラウンドが狭すぎます。フラットは低すぎます。トラス幅が広すぎます。ユニバーサルヘッドの半管状リベットはその中間で、ほとんどの素材で引き抜けを防ぐのに十分な幅、引っ掛かりを避けるのに十分な低さ、プロフェッショナルに見えるのに十分な丸みを持っています。また、半中空キャビティにより、中実リベットと比較して取り付け力が 70% 軽減されます。

どのヘッドスタイルを選択すればよいかわからない場合は、ユニバーサルヘッドを選択するのが安全です。

ユニバーサル vs. その他のヘッズ – 中間が勝つ場所

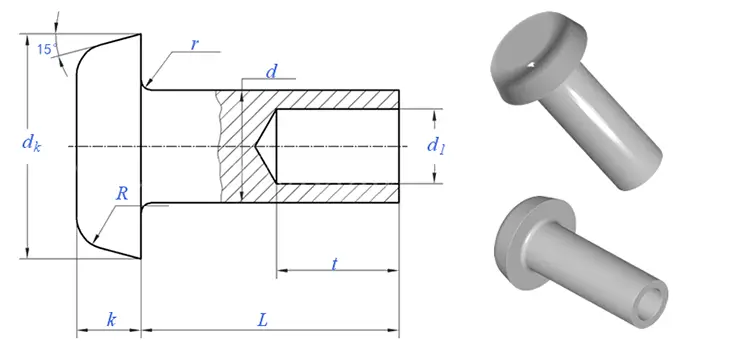

ユニバーサル頭は、丸頭とトラス頭の中間に位置します。円形よりも幅が広く、トラスよりも狭く、円形よりは低く、平面よりは高くなります。

次の場合にユニバーサルヘッドを選択してください。どのヘッド スタイルを選択すればよいかわかりません。ユニバーサルが安全なデフォルトです。混合材料 (金属 + プラスチック、金属 + 木材) を組み立てています。ベアリングエリアとプロファイルのバランスが必要です。注目を集めることなく、プロフェッショナルに見えるリベットが必要です。

セミチューブラー vs. 中実 – 中空が勝つところ

セミチューブラーのデザインはテールに浅いキャビティ (バレルの長さの 45 ～ 55%) を備えています。取り付け中、この中空セクションの薄壁のみが外側に回転してクリンチを形成します。必要な力は中実リベットの 25 ～ 30% のみです。

実際の用途の 1 つ – 住宅用ゲート ヒンジ アセンブリ

ある金物メーカーは、住宅用門扉のヒンジとラッチの製品ラインを製造していました。ゲートのコンポーネントは粉体塗装されたスチール製で、プラスチックのベアリング インサートが付いていました。丸頭リベットは狭すぎました。繰り返し使用すると、頭が粉体塗装されたスチールを突き抜けてしまいました。トラスヘッドリベットの幅が広すぎました。住宅製品としてはかさばり、工業的に見えました。

当社は、亜鉛メッキ鋼製ユニバーサルヘッド半管状リベット - シャンク 5.0 mm、ヘッド直径 10.5 mm、バレル長 12.0 mm を提供しました。ユニバーサルヘッドは、かさばらずに抜けを防止するために必要な追加のベアリング領域を提供しました。滑らかで丸みのある輪郭は住宅の美学にマッチしました。半中空のキャビティは設定力を低く保ち、プラスチック製ベアリングインサートの損傷を防ぎました。お客様は、500 個のゲート セットにわたって 1,000 個のリベットをテストしました。 10,000 回の開閉サイクルと屋外暴露テストの後でも、引き抜けや緩みはありません。彼らは現在、ユニバーサルヘッド半管状リベットを年間 200,000 個のバッチで注文しています。

材質と仕上げ - 当社が提供するもの

Nuote Metals は、複数の材料ファミリーのユニバーサル ヘッド半管状リベットを製造しています。

標準仕上げ:亜鉛メッキ、ニッケルメッキ、不動態化、ラッカー塗装、アンティーク仕上げ、無地。

ユニバーサルヘッドの違い – バランスが取れ、多用途で、信頼性が高い

ユニバーサルヘッドは、当社が製造する最も多用途なヘッドスタイルです。混合素材の引き抜けを防ぐのに十分な幅があり、引っ掛かりを避けるのに十分な低さ、そしてプロフェッショナルに見えるのに十分な滑らかさです。中心から端までの連続した半径により荷重が均等に分散され、応力集中が軽減されます。シャンク直径の 2.0 ～ 2.2 倍の座面は、丸頭よりも大幅に広い面積を提供し、ほとんどの混合材料アセンブリに十分です。

製造プロセス – ユニバーサルヘッド半管状リベットの製造方法をご覧ください

当社の冷間圧造プロセスでは、ワイヤーが連続的に完成したユニバーサルヘッド半管状リベットに変換されます。

材料の準備:認定ワイヤは正確なシャンク径 (±0.02mm) まで伸線されます。分光計は材料のグレードを検証します。仕様外の材料は生産開始前に拒否されます。

冷間圧造：ワイヤはマルチステーションのコールドヘッダーに送られます。単一のシーケンスで、ブランクは四角形にされ、ヘッドは滑らかな丸みを帯びたプロファイルで形成され、半中空のキャビティが 45 ～ 55% の深さで押し出されます。研磨された超硬ダイスが表面の跡を防ぎます。

トリミングとタンブリング:バリを除去し、微細なバリを除去します。

メッキまたはコーティング:指定どおりに適用 – 亜鉛、ニッケル、不動態化、ラッカー、またはアンティーク仕上げ。

最終検査:100% 光学選別により、ヘッド直径、ヘッド高さ、シャンク直径、バレル長、キャビティ深さを検証します。 AQL サンプルは手動で検証されました。

サンプルリードタイム:標準は 5 ～ 7 日。カスタム ツール: 15 ～ 20 日。

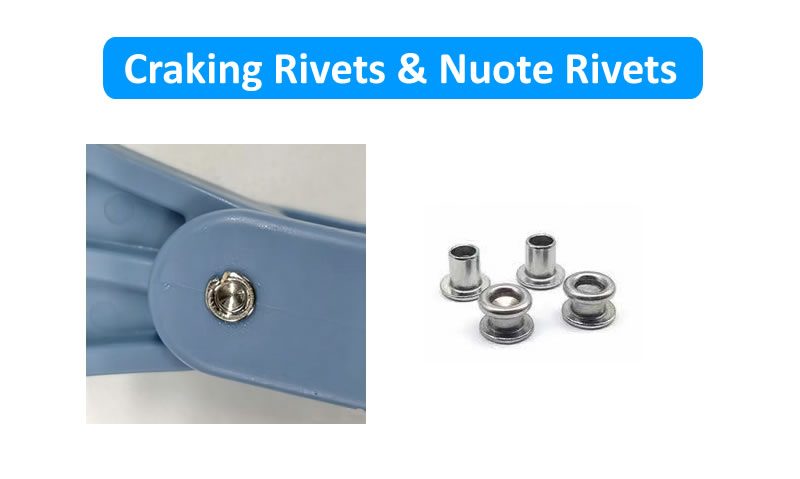

リベットが固定中に割れる理由 – 良い場合と悪い場合

固定中にリベットが割れるのは生産にとって悪夢です。材料が無駄になり、ラインが遅くなり、現場での失敗につながる可能性があります。ここでは、ひび割れの原因と、当社のリベットがどのようにひび割れを防止するかを説明します。

亀裂の最も一般的な原因は、キャビティの深さが不均一であることです。キャビティが深すぎると、残りの壁が薄すぎて回転動作をサポートできなくなり、回転する代わりに亀裂が入ります。すべてのバッチでキャビティの深さをバレル長の 45 ～ 55% に制御します。ひび割れが発生している場合は、サンプルをお送りください。無料で虫歯の深さを測定し、問題を診断します。

当社の検査装置 – 品質の検証方法

当社は、ユニバーサルヘッド半管状リベットのすべてのバッチを検査するために、あらゆる種類の校正済み検査装置を維持しています。

レーザーマイクロメーター– ±0.02mmまでの高速非接触シャンク径測定

光学コンパレータ（プロファイルプロジェクター）– ヘッド直径、ヘッド高さ、キャビティ深さの検査

2.5D画像測定システム– 完全な輪郭測定と同心度検証

ロックウェル硬さ試験機– 原材料の硬度検証

分光計– 材料組成の検証

塩水噴霧試験室– 必要に応じて耐食性試験 (ASTM B117)

XRF厚さ計– めっき厚さの検証

すべての機器は、認定されたサードパーティ研究所によって毎年校正されます。検査記録は 5 年間保存され、すべての出荷に同梱されます。

よくある 3 つの質問

Q: 「量産注文する前にサンプルを入手できますか?」

A: はい – すべての製品のサンプルを提供しています。既存の標準仕様の場合、サンプルは無料で提供されます。お客様のご負担は送料のみです。カスタム サイズまたはカスタム ツールの場合、サンプルの入手可能性とリードタイムは特定の要件によって異なります。図面または仕様を当社の営業チームにご連絡ください。サンプルのコストと納期についてアドバイスさせていただきます。

Q: 「丸頭ではなくユニバーサルヘッドを選択するのはどのような場合ですか?」

A: ユニバーサルヘッドは丸型ヘッドよりも幅が広く（シャンク直径が 2.0 ～ 2.2 倍、対して 1.6 ～ 1.8 倍）、わずかに低くなっています。また、より連続した丸みのあるプロファイルを持ち、明確なドームが少なくなります。視覚的な違いは微妙ですが、機能的な違いは本物です。ユニバーサルヘッドはより多くのベアリング領域を提供し、混合材料でのすり抜けを防ぎます。穴が狭い金属対金属のアセンブリの場合は、やはり丸頭の方が良い選択です。混合材料（スチールとプラスチック、スチールと木材、スチールと複合材料）の場合は、ユニバーサルヘッドの方が安全です。上のゲート ハードウェアのケースでは、丸頭が引き抜かれています。ユニバーサルヘッドを保持。

Q：「ユニバーサルヘッドセミチューブラリベットは屋外でも使用できますか？」

A: はい、適切な素材と仕上げが施されています。屋外用途の場合は、永久的な耐腐食性を備えた不動態化仕上げを施したステンレス鋼 (304 または 316) をお勧めします。 304 は、一般的な屋外暴露 (雨、湿気) には十分です。 316 は沿岸または塩水噴霧環境に推奨されます。予算が限られている場合は、黄色クロメートを施した亜鉛メッキ鋼板が 96 時間の塩水噴霧耐性を備えており、保護された屋外での使用に適しています。上記の門扉ハードウェアのケースでは、門扉が (ポーチの下に) 保護されており、コスト削減が大幅に実現されたため、お客様は亜鉛メッキ鋼板を選択しました。
