鉄半管リベット

強度を犠牲にすることができないが、予算を尊重する必要がある工業用締結用途の場合、鉄製の半管状リベットが理想的なバランスを提供します。これらのコンポーネントは、炭素鋼の高い耐荷重能力と中空ボディ設計の設置効率を組み合わせています。

Nuote Metals は、20 年以上にわたる冶金の専門知識を鉄製の半管状リベットの製造にもたらしています。当社の製品は、重機の組み立てから構造用鋼の接続に至るまで、振動や継続的な負荷に対する信頼性が交渉の余地のない業界にサービスを提供しています。

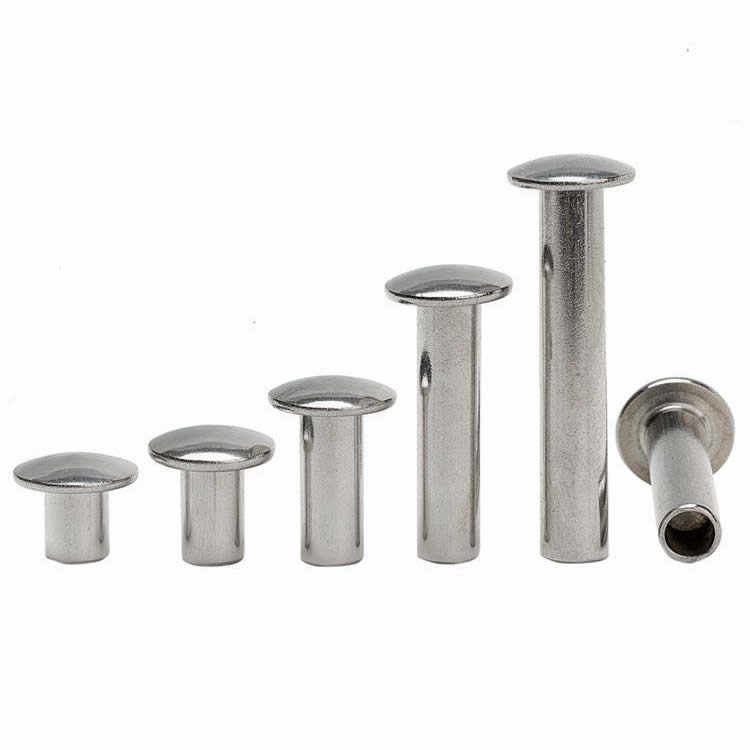

鉄製セミチューブラーリベットとは何ですか?

鉄製の半管状リベット (炭素鋼半中空リベットとも呼ばれます) は、部分的に中空のシャンクを備え、頭部の反対側の先端に浅い穴があります。取り付け中、中空部分は圧力によって外側に回転し、しっかりとしたクリンチを形成しますが、必要な力は中実リベットに必要な力の約 4 分の 1 です。

この設計により、鉄製の半管状リベットは以下の用途に特に適しています。

• 分解不要の永久ジョイント
• 継続的な振動を受けるアプリケーション
• 制御された動作が必要なピボットポイント
• 迅速な設置が必要な量産環境

「半管状」という用語は、これらのファスナーをソリッド リベット (全体が完全に固体である) とブラインド リベット (片側からのみ取り付けられる) の両方と区別します。

リベットの作り方をビデオでご覧ください

弊社が作るリベットの材質の違い

真鍮リベット、スチールリベット、ステンレスリベット、アルミリベット、銅リベットなど、様々な材質のリベットを製造しております。

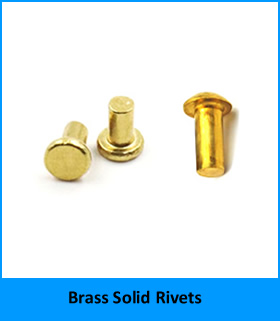

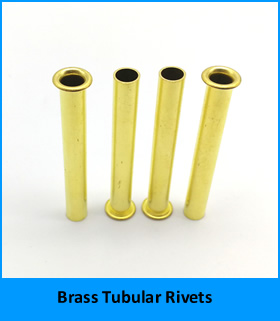

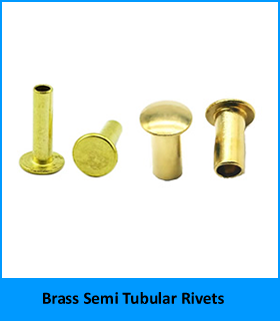

1. 真鍮ソリッドリベット、真鍮半管状リベット、真鍮管状リベットを含む真鍮リベット。

クリック  当社の真鍮リベットの詳細をご覧ください。

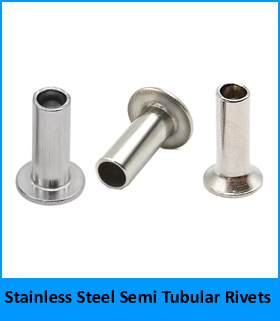

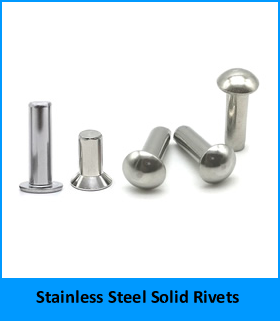

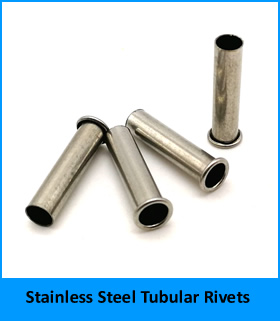

2. ステンレス鋼リベット、ステンレス鋼ソリッドリベット、ステンレス鋼半管状リベット、ステンレス鋼管状リベットを含む。

当社のステンレス鋼リベットについてもっと知りたいですか?クリックするだけです

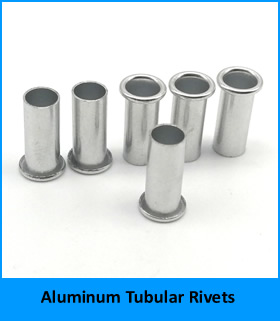

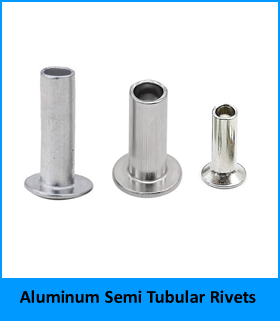

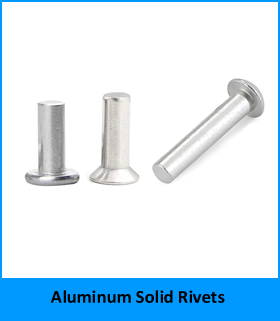

3. アルミニウム固体リベット、アルミニウム半管状リベット、アルミニウム管状リベットを含むアルミニウム リベット。

当社のアルミリベットについて詳しく知りたい場合は、ここをクリックしてください。

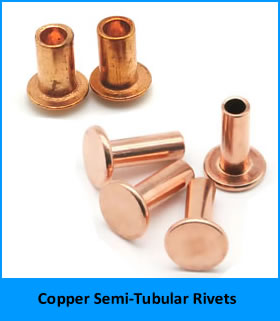

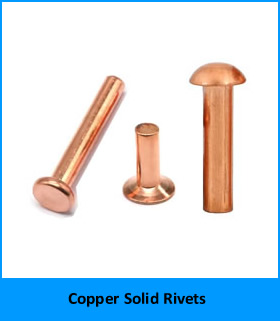

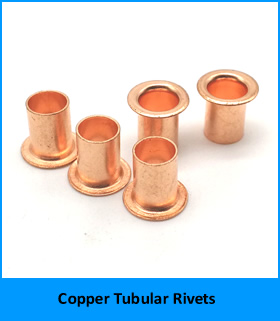

4. 銅製リベット。銅製ソリッドリベット、銅製半管状リベット、銅製管状リベットを含みます。

クリック  当社の銅リベットの詳細については、こちらをご覧ください。

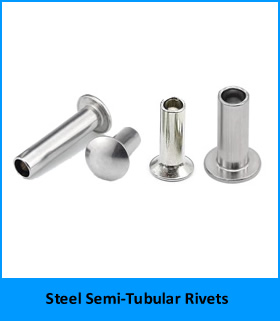

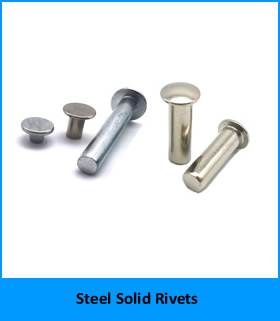

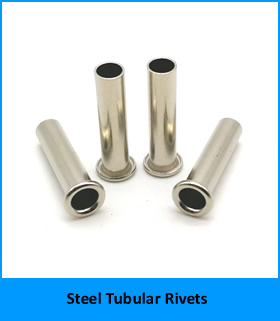

5. スチール製ソリッドリベット、スチール製半管状リベット、スチール製管状リベットを含むスチールリベット。

当社のスチールリベットの詳細情報を入手したい場合は、ここをクリックしてください。

半管状リベットに他の材料ではなく鉄を選ぶ理由

技術仕様を検討する前に、鉄製の半管状リベットが代替品よりも優れている点を理解することが重要です。

Nuote Metals では、次のシナリオに鉄 (炭素鋼) リベットを推奨します。

• 400 ～ 500 MPa の引張強度が必要な高荷重構造用途
• 性能を犠牲にすることなく材料経済性を重視したコスト重視の大量生産
• 鉄の特性が必要な磁気アセンブリ
• 鉄鋼部品を接合する重機および産業機器

材質比較

Nuote Metals 鉄半管状リベットの詳細な製品パラメータ

Nuote Metals のすべての鉄半管状リベットは、設定プロセス中に最適な成形性を確保するために、低炭素鋼 (炭素 0.1% 以下) から製造されています。必要に応じて、耐食性を高めるために表面処理が施されます。

材質仕様

利用可能なヘッドスタイル

Nuote Metals は、さまざまな組み立て要件に合わせて、複数のヘッド構成の鉄製半管状リベットを製造しています。

• 楕円形ヘッド: 薄型の標準汎用ヘッドで、ほとんどの用途に適しています。
• トラスヘッド: 柔らかい素材や大きな穴のクリアランスに対応する広い座面
• フラットヘッド (皿頭): 滑らかな外面を実現するフラッシュ仕上げ
• 雲台：ドライブ特性に優れた中高ヘッド
• 丸型ヘッド: 接合部の強度を最大化する伝統的なドーム形状

標準寸法範囲

公差：シャンク径±0.05mm、バレル長さ±0.15mm。リベットの長さはリベット頭の下側から測定されます。

機械的性能データ

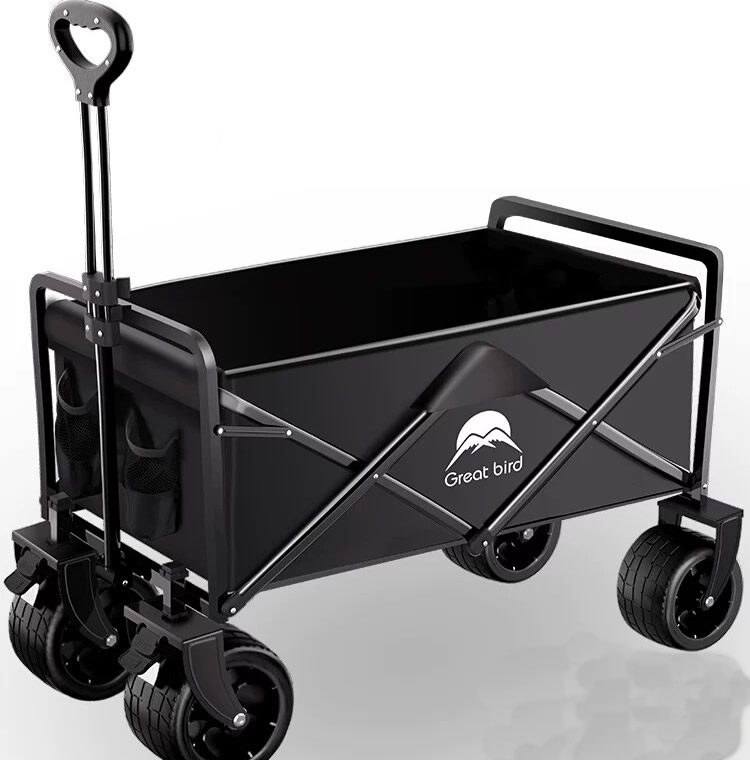

実際のお客様の例 – 屋外用折りたたみワゴン

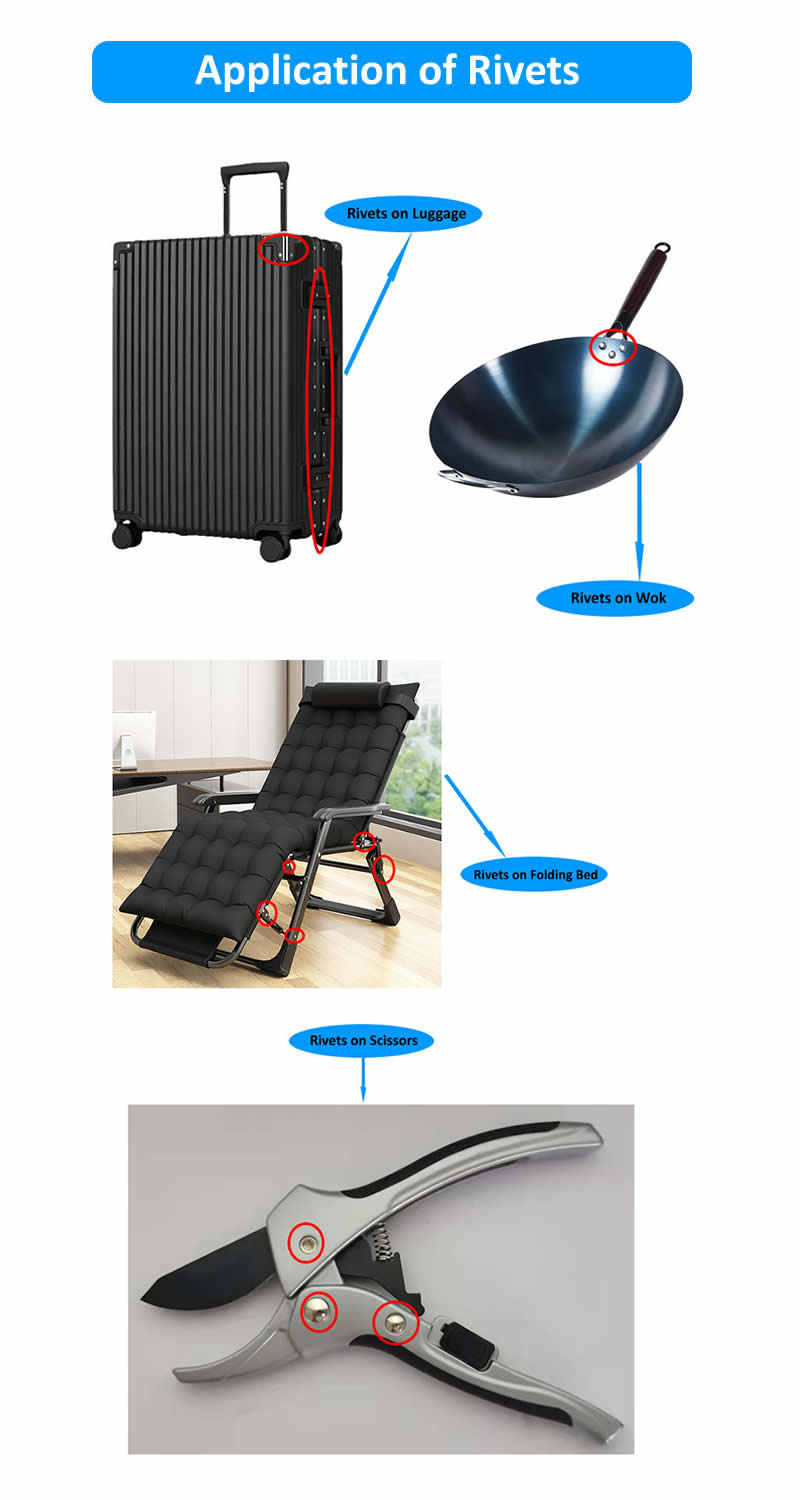

これは、鉄製の半管状リベットの多くの用途のうちの 1 つです。これは、制限を示唆するものではなく、実際の運用環境での使用を示すために含まれています。

キャンプやガーデニング用の頑丈な折りたたみワゴンのメーカーは、シザー ヒンジ ジョイント用の耐久性があり、低コストのリベットを必要としていました。ワゴンフレームには2mm厚のスチールパイプを使用しました。オリジナルの中実リベットは高い取り付け力を必要とし、チューブを変形させ、組み立てに時間がかかりました。また、顧客は屋外で使用するための耐食性仕上げも希望していました。

Nuote Metals は鉄製の半管状リベットを提供しました – シャンク 5 mm、丸頭 9 mm、バレル長 12 mm、黄色の亜鉛メッキ。半中空キャビティにより、設定力が 4 トンから 1.6 トンに軽減され、チューブの変形がなくなりました。黄色の亜鉛メッキは 96 時間の塩水噴霧耐性を備え、雨や時折の泥に対しては十分です。顧客は 200 台のワゴンで 1,000 個のリベットをテストしました。 5,000回の折りたたみサイクルの後でも、緩みや錆びはありません。彼らは現在、鉄製の半管状リベットを 50,000 個のバッチで注文しており、折りたたみワゴンの全製品に使用されています。

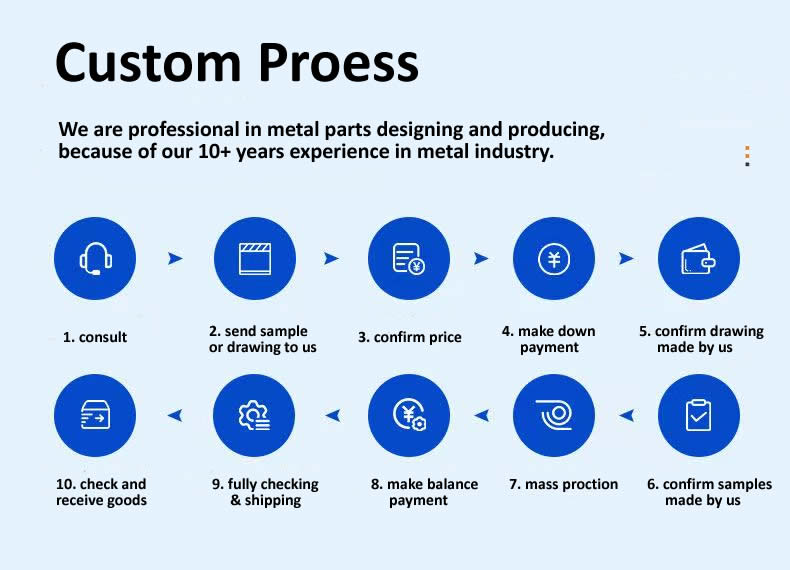

カスタムの流れ – お問い合わせから納品まで

当社は、鉄製の半管状リベットのあらゆる注文に対して、明確で透明なワークフローに従います。

1. 相談する– 用途、材料の厚さ、数量の要件を共有します。

2. サンプルまたは図面を送信します– サンプルリベットまたは寸法と仕上げを含む詳細な図面を提供します。

3.価格を確認する– 工具費（ある場合）と部品価格を記載した見積書を発行します。

4.頭金を支払う– 工具および原材料の 50% をデポジットとします。

5. 弊社作成図面の確認– 製作図面を作成し、ご承認をいただきます。

6.弊社製作サンプルの確認– 最初の製品 (20 ～ 50 個) を製造し、テストのために出荷します。

7. 量産– サンプルの承認後、冷間圧造プレスで全量稼働します。

8. 残金の支払いを行う– 出荷前に 50% の残高。

9. 完全なチェックと出荷– 100% 光学選別 + 最終 AQL 検査を経て、梱包して出荷されます。

10.商品の確認と受け取り– 到着時に商品を検査します。何か問題がございましたら、すぐに解決いたします。

品質管理 – すべてのリベットが基準を満たしていることを確認する方法

私たちはランダムなサンプリングだけに依存しているわけではありません。鉄半管状リベットのすべてのバッチは次の検査を受けます。

受電線検査– 直径 (±0.02mm) および硬度 (HRB 70 ～ 85)。

最初の品物検査– ヘッド直径、ヘッド高さ、シャンク、長さ、キャビティ深さを測定した 20 個のピース​​。

工程内検査– 500 個ごとに 5 個。ドリフトがあると、ツールの調整が始まります。

テスト設定– 2,000 個ごとに、サンプル鋼板に 3 本のリベットを取り付けて、クリンチの形成を検証します。

塩水噴霧試験（メッキの場合）– ASTM B117、黄色の亜鉛の場合は 96 時間、透明な亜鉛の場合は 48 時間。

最終出荷検査– 重要な寸法の 100% 光学選別、および AQL レベル II、1.0 手動検証。

検査記録は5年間保管しております。すべての出荷には、寸法レポートと適合証明書が含まれています。

Nuote Metals との提携 - お客様の実際のフィードバック

コラボレーション – 世界中の顧客との連携

鉄半管リベットの取り付けガイド

鉄製の半管状リベットの機械的可能性を最大限に発揮するには、適切な取り付けが重要です。 Nuote Metals は次のアプローチを推奨します。

準備

リベットシャンクよりわずかに大きい直径のパイロット穴を開けます (通常は 0.010 インチ～0.015 インチ、または 0.25～0.38 mm のオーバーサイズ)

スムーズなリベット挿入を保証するバリ取り穴

リベットを配置する前にワークピースをしっかりと位置合わせします

設置方法

方法 1 – ハンマーを使用した手動リベットセッター

リベットセッターをリベットの中空端の上に置きます

セッターをハンマーで叩いて中空部分を外側に広げます。

完全なヘッド形成とタイトなクリンチを検査する

方法 2 – 手動スクイーザー (リベットガン)

スクイーザーのジョーをリベットの頭と中空端の上に置きます。

ハンドルを握って、制御された圧縮力を加えます

中量生産に最適

方法 3 – 空気圧または油圧プレス (大量)

一貫した高速取り付けにはインパクト リベッターまたはキック プレスを使用します

5,000 個を超える生産に推奨

Nuote Metals は、リベットの寸法に合わせて調整された、適合するセッティング ツールを提供できます。

鉄半管リベットに関するよくある質問

以下は、鉄製の半管状リベットに関して Nuote Metals に寄せられる最も一般的な技術的な問い合わせです。

Q1: 鉄半管リベットとソリッドリベットの違いは何ですか?自分のアプリケーションにはどれを選択すればよいですか?

A: 根本的な違いはシャンクの設計と取付力にあります。鉄製の半筒状リベットは先端に浅い窪みがあり、同径の中実リベットの約1/4の力で打てます。ソリッドリベットは全体が完全に固体であり、テール側にバッキングバーを使用することが多く、非常に高い圧縮力が必要です。取り付け速度が重要な用途、特に大量生産においては、鉄製の半管状リベットが推奨されます。ただし、極度の荷重がかかる構造接合部 (橋梁構造や圧力容器など) では、中実リベットの方がわずかに高いせん断強度を提供します。 Nuote Metals の鉄半管状リベットは、板金、機械ガード、家具、自動車部品を含むほとんどの産業用途に、強度と取り付け効率の最適なバランスを提供します。

Q2: 鉄製の半管状リベットを屋外または湿気の多い環境で使用する場合、腐食を防ぐにはどうすればよいですか?

A: 塗装されていない鉄（炭素鋼）は湿気にさらされると錆びます。 Nuote Metals は、鉄の半管状リベットに複数の表面処理オプションを提供することでこの問題に対処しています。湿気が最小限の屋内用途の場合、亜鉛メッキは低コストで適切な保護を提供します。屋外または高湿度の環境の場合は、長時間の暴露に耐えられる厚い亜鉛層 (40 ～ 60 μm) を適用する溶融亜鉛めっきをお勧めします。耐食性と導電性の両方が必要な用途 (電子機器の筐体など) では、黒色酸化皮膜は導電性を維持しながら適度な保護を提供します。海洋環境や化学的に攻撃的な環境では、ステンレス鋼のリベットの方が適している場合があります。 Nuote Metals は、選択に役立つ各コーティング タイプの塩水噴霧試験データを提供できます。

Q3: 鉄製の半管状リベットが対応できる材料の最大厚さはどれくらいですか?正しいバレル長を選択するにはどうすればよいですか?

A: 材料の最大厚さ (グリップ範囲とも呼ばれます) は、リベットのバレルの長さによって決まります。リベットのバレル長は、原則として被接合材の総厚より0.5～1.5mm程度長いものを選定してください。この余裕により、中空セクションが外側に転がり、確実なクリンチを形成するのに十分な材料が確保されます。 Nuote Metals は、バレル長が 4mm ～ 40mm の範囲で、材料の厚さ 1.5mm ～ 15mm に対応する鉄製の半管状リベットを提供しています。正確に選択するには、上記の寸法表を参照するか、特定の材料スタックの厚さを当社の技術チームにお問い合わせください。非標準用途向けにカスタムバレル長も提供しています。最小注文数量が適用されます。

鉄半管リベットで Nuote Metals と提携する理由

適切なサプライヤーを選択することで、一貫した品質、競争力のある価格、信頼性の高い配送が保証されます。 Nuote Metals は以下を提供します。

在庫状況: 20 以上の一般的なサイズが在庫にあり、在庫のある商品については 3 ～ 5 日で発送されます

カスタム製造: 標準外の直径、バレル長、またはヘッド スタイル用のツール (リードタイム 15 ～ 25 日)

競争力のあるMOQ: 標準サイズで最低20,000個

無料サンプル: 在庫サイズで利用可能 (速達送料はお客様負担)

世界的な輸送: 北米、ヨーロッパ、アジア太平洋などへの物流サポート

100% 品質検査: 出荷前にすべての製品バッチを検査

サンプル キット、技術データシート、または見積もりをリクエストするには、今すぐ Nuote Metals にお問い合わせください。鉄半管状リベット要件。
