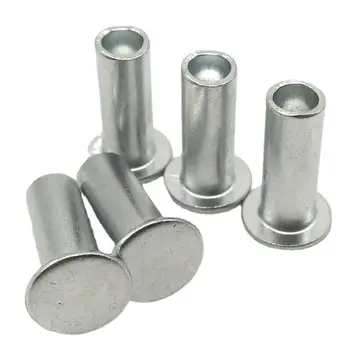

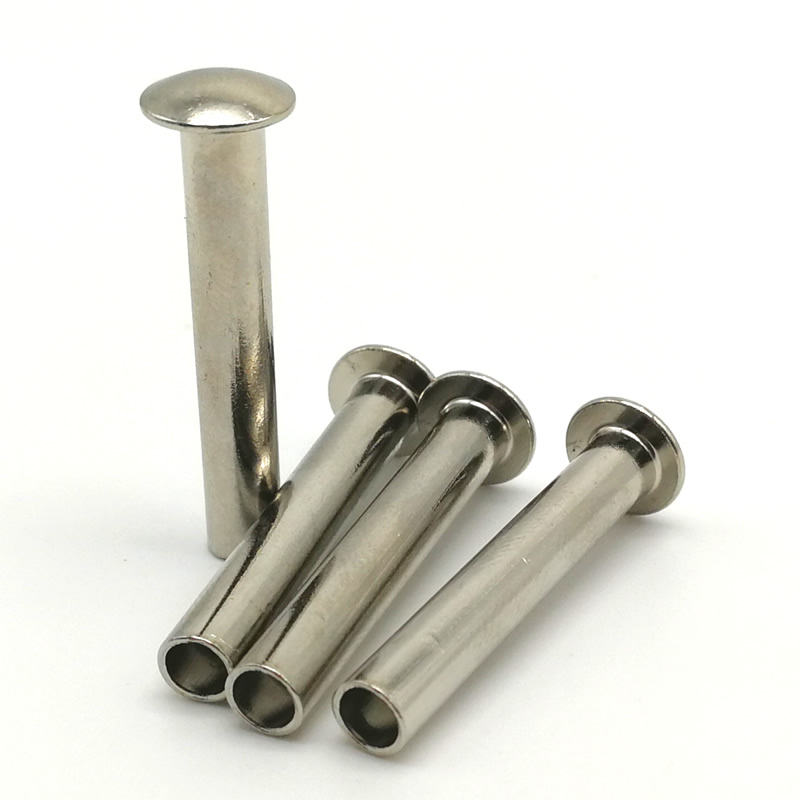

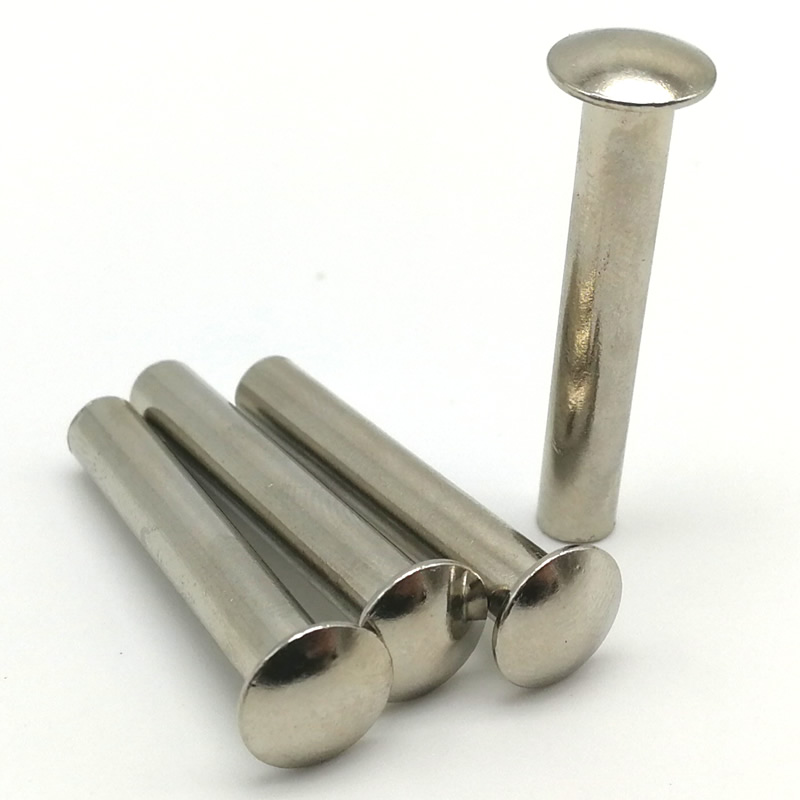

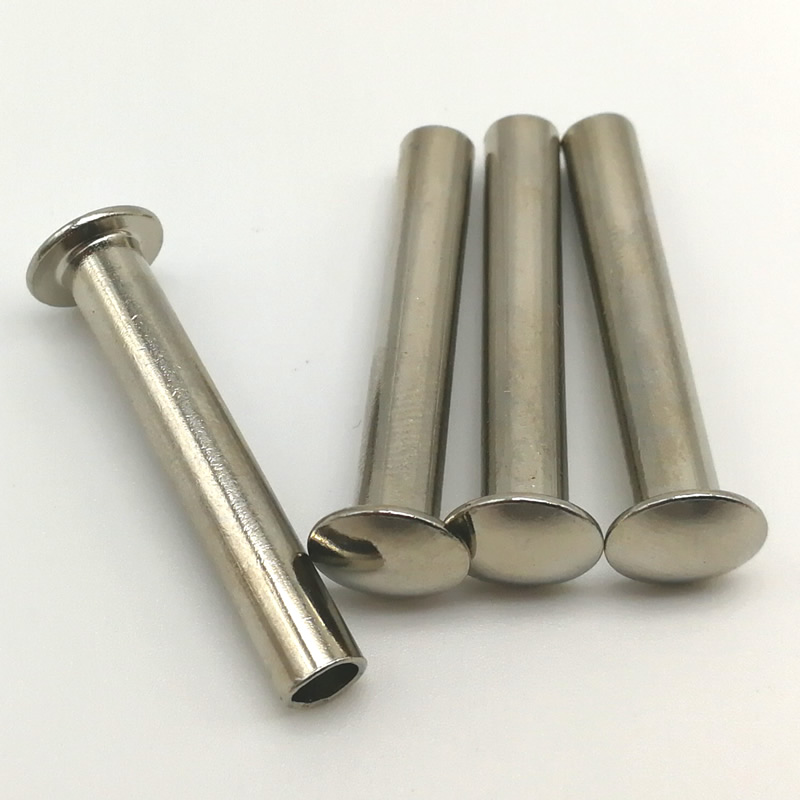

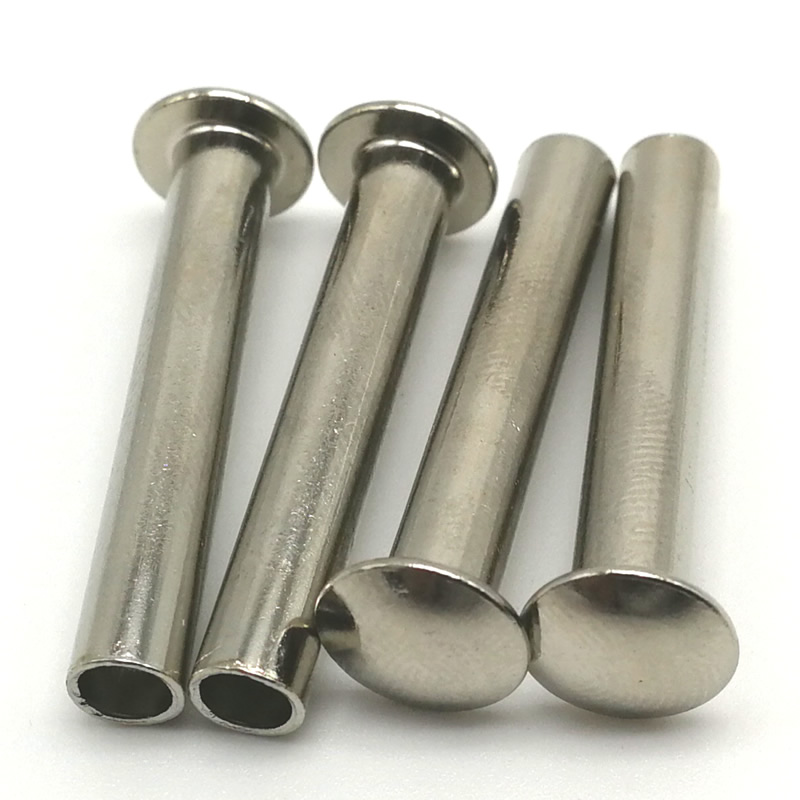

スチール製半管状リベット

組み立てラインにスピードが必要だが、ジョイントを保持する必要がある場合、鋼製半管状リベット明らかな利点を提供します。高い力と重い装置を必要とする中実リベットとは異なり、尾部が部分的に空洞になっている半管状のデザインにより、せん断強度のほとんどを維持しながら、固定力を約 70% 削減します。その結果、迅速に取り付けられ、軽量の工具で動作し、しかも永続的で信頼性の高い接合を実現するファスナーが誕生しました。

Nuote Metals のコールドヘッド鋼製半管状リベットは、低炭素鋼 (1008、Q195) 製で、オプションで亜鉛メッキまたは黒色酸化仕上げが施されています。このガイドでは、当社の技術仕様、冷間圧造プロセス、品質管理ワークフロー、およびハードウェア業界の実例を 1 つ取り上げます。

弊社が作るリベットの材質の違い

真鍮リベット、スチールリベット、ステンレスリベット、アルミリベット、銅リベットなど、様々な材質のリベットを製作しております。

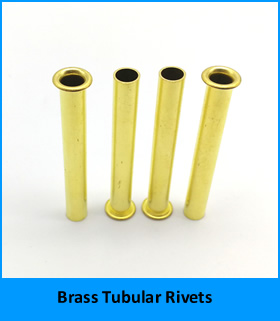

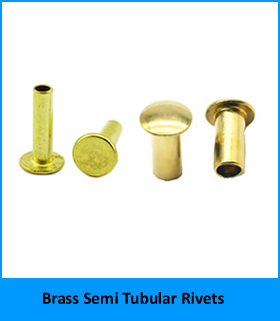

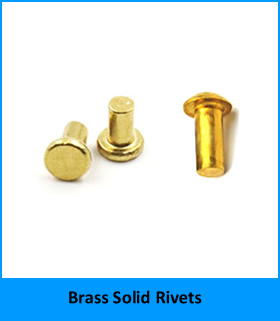

1.真鍮ソリッドリベット、真鍮半管状リベット、真鍮管状リベットを含む真鍮リベット。

クリック  当社の真鍮リベットの詳細をご覧ください。

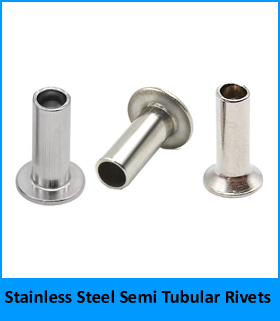

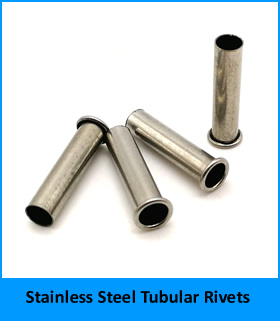

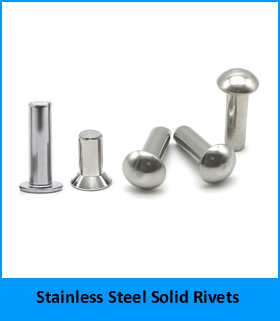

2.ステンレス鋼リベット、ステンレス鋼ソリッドリベット、ステンレス鋼半管状リベット、ステンレス鋼管状リベットを含む。

当社のステンレス鋼リベットについてもっと知りたいですか?クリックするだけです

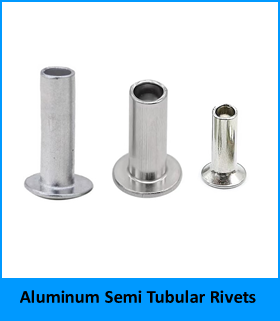

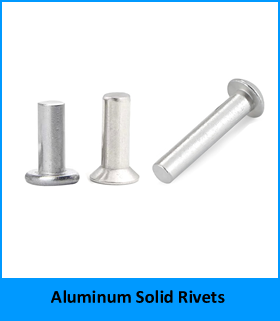

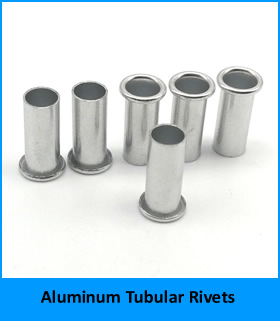

3.アルミニウム固体リベット、アルミニウム半管状リベット、アルミニウム管状リベットを含むアルミニウムリベット。

当社のアルミリベットについて詳しく知りたい場合は、ここをクリックしてください。

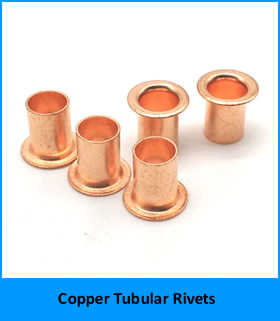

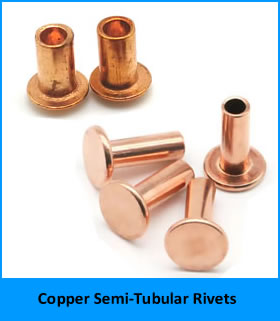

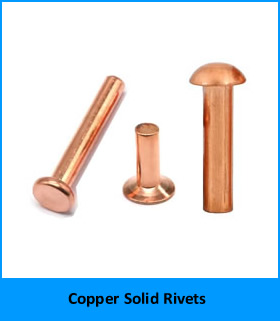

4. 銅製リベット。銅製ソリッドリベット、銅製半管状リベット、銅製管状リベットを含みます。

クリック  当社の銅リベットの詳細については、こちらをご覧ください。

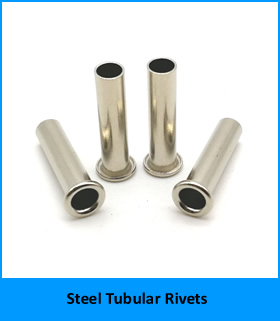

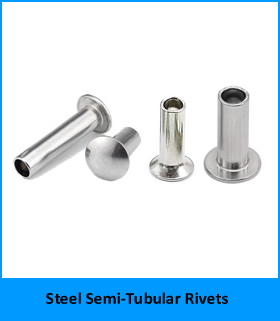

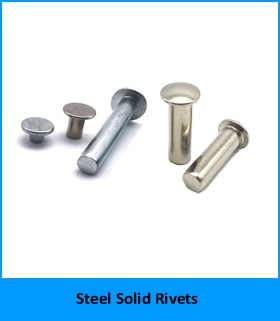

5. スチールリベット。スチールソリッドリベット、スチール半管状リベット、スチール管状リベットを含みます。

当社のスチールリベットの詳細情報を入手したい場合は、ここをクリックしてください。

半管状リベットの違い

半管状リベットの特徴は、尾端の浅い空洞 (通常、バレルの長さの 45 ～ 55%) です。取り付け中、この中空セクションの薄壁のみが外側に回転してクリンチを形成します。これは、シャンク全体が変形する必要があるソリッドリベットとは根本的に異なります。

ほとんどの工業用、家具、自動車、ハードウェアの用途において、半管状リベットは生産効率を維持しながら十分以上の強度を提供します。

技術仕様 - 標準サイズと材質

私たちが生産します鋼製半管状リベット複数のヘッドスタイルと幅広い寸法を取り揃えています。以下は最も一般的に在庫があるサイズです。

材質グレード

標準寸法（丸頭・スチール）

公差：シャンク±0.05mm、ヘッド径±0.15mm、長さ±0.15mm。

利用可能なヘッドスタイル

機械的データ (5mm 鋼材、2mm 鋼板にセット)

鋼製半管状リベットを冷間圧造する方法

冷間圧造は、高速プレスと精密金型を使用して室温で金属を成形するプロセスです。鋼製半管状リベットの場合、複数の作業を単一の連続シーケンスで実行するマルチステーション コールドヘッダーを使用します。

• 伸線– 入ってくるスチールワイヤーは正確なシャンク径に引き抜かれます。
• 切り落とす– ワイヤーは各リベットの正確なブランク長さに合わせて切断されます。
• ファーストブロー（角打ち）– ブランクはダイの中央に配置され、四角形になります。
• セカンドブロー（ヘディング）– 超硬ダイがヘッド (円形、平坦、ユニバーサル、または楕円形) を形成します。
• 3打目（キャビティ押出）– パンチによりテールに半中空のキャビティ (バレルの長さの 45 ～ 55%) が作成されます。
• トリミング– ヘッドエッジの周りのバリはすべて除去されます。
• タンブリング– 微細なバリが除去され、表面はメッキの準備が整います。
• メッキとかコーティングとか– 指定に応じて亜鉛メッキまたは黒色酸化処理が施されます。

冷間圧造により鋼が加工硬化され、追加の熱処理を行わなくても表面硬度が 15 ～ 20% 増加します。当社の超硬ダイスは Ra 0.1µm まで研磨されており、スムーズなヘッド形成と一貫したキャビティ深さを保証します。

詳細については、以下のビデオを確認してください

当社の品質管理プロセス – 原材料から生産ラインまで

私たちはランダムなサンプリングだけに依存しているわけではありません。 Every batch of steel half tubular rivets follows a layered inspection system that catches issues before they become problems.

材料の入荷段階

鋼線の各コイルの直径 (レーザー マイクロメーター、±0.02 mm) と硬度 (ロックウェル テスター) が検査されます。規定範囲を逸脱したコイルはお断りさせていただきます。

セットアップと最初の段階

工具が取り付けられると、最初の 10 本のリベットは 20 倍の倍率で表面欠陥が検査され、光学コンパレータで測定されます。生産を開始する前に、ヘッドの直径、ヘッドの高さ、シャンク、長さ、およびキャビティの深さが図面と一致している必要があります。

生産段階では

オペレーターは 500 個ごとに 5 本のリベットを抜きます。デジタルノギスとキャビティ深さの合否ゲージを使用して重要な寸法をチェックします。許容値を超えるドリフトがあると、直ちにプレスが停止され、工具が調整されます。

クリンチ検証段階

2,000 個ごとに、実際の素材 (同じ厚さと組成) のサンプルに 3 つのリベットを取り付けます。ロール状に巻かれたクリンチは、対称性、堅さ、亀裂のない状態が検査されます。

腐食試験（該当する場合）

メッキリベットの場合、サンプルは ASTM B117 に従って塩水噴霧チャンバーに入れられます。亜鉛メッキ: 最低 48 ～ 96 時間。証明書はバッチとともに発行されます。

最終選別段階

すべてのリベットは高速カメラを備えた光学式選別機を通過します。ヘッド直径、ヘッド高さ、シャンク、またはキャビティ深さが正しくない部品は拒否されます。選別後、ランダムな AQL サンプル (レベル II、1.0) がプロファイル プロジェクターとマイクロメーターを使用して手動で検証されます。

測定ログ、テスト設定の写真、塩水噴霧レポートを含むすべての検査記録は 5 年間保存され、すべての出荷に同梱されます。

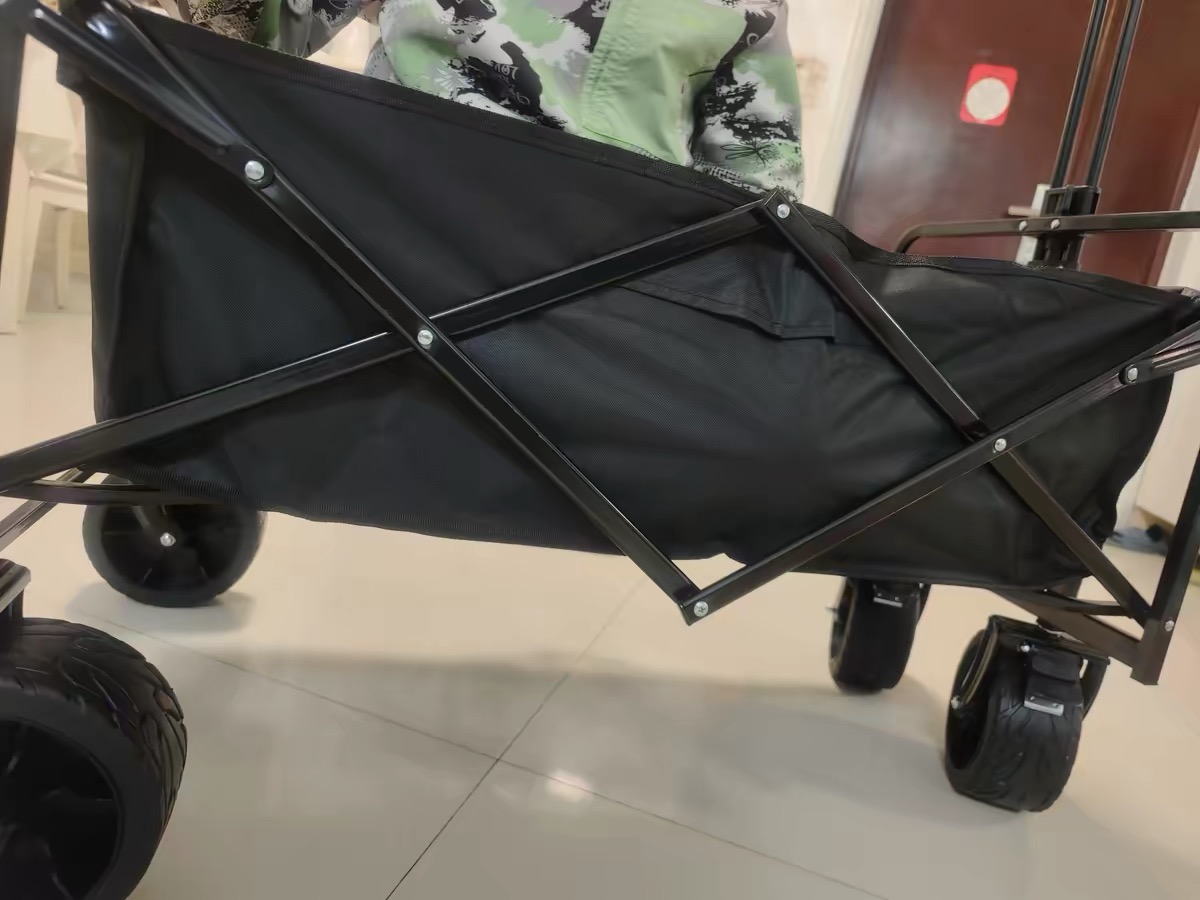

実際のお客様の例 – ガーデンカートのホイールブラケット

これは、鋼製半管状リベットの多くの用途のうちの 1 つです。これは、制限を示唆するものではなく、実際の運用環境での使用を示すために含まれています。

頑丈なガーデン カートのメーカーは、ホイール ブラケットを鉄骨フレームに取り付ける必要がありました。オリジナルのソリッド リベットには 3.5 トンの取り付け力が必要で、組み立て中にブラケットが変形することがありました。また、お客様は屋外で使用できるように防錆仕上げも希望していました。

Nuote Metals はスチール製の半管状リベットを提供しました – シャンク 6 mm、丸頭 10 mm、バレル長 15 mm、黄色の亜鉛メッキ。半中空キャビティによりセット力が 1.6 トンに軽減され、変形がなくなりました。黄色の亜鉛メッキは 96 時間の耐塩水噴霧性を実現しました。お客様は 250 台のカートで 500 個のリベットをテストしました。 100kg荷重で5,000回回転後も緩みや錆びはありません。彼らは現在、鋼製の半管状リベットを 30,000 ～ 50,000 個のバッチで注文しています。

お客様の声 - 本当のフィードバック

すべての発送でお届けするもの

スチール半管状リベットの各注文には、完全な文書パッケージが付属します。

• ミルテスト証明書– 元のコイル供給者からの化学組成と引張特性。
• 初回の寸法レポート– 生産開始からのリベット10本の実測値。
• プロセスログ– 実行中に実行されたすべての寸法チェックの概要。
• クリンチテストレポート– 材料のテスト設定からの写真と引​​張力の結果（測定された場合）。
• 塩水噴霧証明書– 該当する場合、テスト時間と合格/不合格ステータスを表示します。
• 適合証明書– 当社の QA マネージャーによる署名があり、バッチ追跡可能。

Nuote Metals は ISO 9001:2015 認証を取得しています。 RoHS および REACH 宣言はご要望に応じて提供されます。

ポリシー

サンプル– 標準在庫サイズの場合、無料で 20 ～ 50 個（送料はお客様負担）

お試し注文– 初回検証には 10,000 個を推奨

MOQ– 2,000 個 (標準サイズ)、10,000 個 (カスタムバレル)

リードタイム（在庫）– 5～7営業日

リードタイム（カスタムバレル）– 12～15日

工具代– 標準丸頭工具 (3 ～ 8mm シャンク) の場合はなし

よくある 3 つの質問

Q1: スチール半管状リベットとソリッドスチールリベットの違いは何ですか? When should I choose the half‑tubular version?

A: 根本的な違いは、尾部の中空の空洞です。スチール製の半管状リベットは、同じ直径の中実リベットに必要な取り付け力の 25 ～ 30% しか必要とせず、取り付けが速くなり、周囲の材料にも優しくなります。ソリッドリベットはせん断強度が若干高くなりますが、重機とより多くの時間を必要とします。ほとんどの産業、家具、自動車、ハードウェアの用途 (上記のガーデン カート ケースを含む) では、半管状リベットは生産効率を維持しながら十分な強度を提供します。ソリッドリベットは、最大のせん断強度が唯一優先される極端な構造負荷の場合にのみ選択してください。

Q2：鋼製半管リベットは屋外で使用しても錆びませんか？

A: はい、適切な仕上げが施されています。当社の標準的な低炭素鋼リベットには亜鉛メッキ (透明、青、または黄色) が施されており、雨、湿気、および時折発生する湿気に対して十分な 48 ～ 96 時間の耐塩水噴霧性を備えています。ガーデンカートのケースには耐食性とコストのバランスから黄色亜鉛メッキを採用しました。より要求の厳しい屋外または沿岸環境の場合は、200 ～ 1,000 時間以上の塩水噴霧保護を提供するステンレス鋼の半管状リベット (304 または 316) に切り替えることをお勧めします。

Q3: スチール半管状リベットの正しいバレル長を選択するにはどうすればよいですか?

A: バレルの長さは、材料スタックの合計厚さより 1.5 ～ 2.0 mm 長いものを選択してください。たとえば、2 mm の鋼板 2 枚 (合計 4 mm) を接合する場合、バレルの長さは 5.5 ～ 6.0 mm を選択します。この余分な長さにより、中空セクションが外側に転がり、底付きすることなく確実なクリンチを形成するのに十分な材料が提供されます。バレルが短すぎるとクリンチが弱くなります。長すぎるとバレルが潰れる可能性があります。材料スタックの厚さをお送りください。正確なバレル長をお勧めします。

見積もりをリクエスト – 必要なものを教えてください

私たちは、すべてのアセンブリが異なることを理解しています。標準製品をお客様の設計に適合させるよう依頼するのではなく、お客様の要件から始めることを好みます。

確定見積もりを受け取るには鋼製半管状リベット、次の情報を提供してください。

• シャンク径(mm)
• ヘッドスタイル（ラウンド/フラット/ユニバーサル/オーバル）
• バレルの長さ (mm) – または材料スタックの合計の厚さ
• 材料グレード (低炭素/中炭素)
• 仕上げ（亜鉛メッキクリア/ブルー/イエロー/黒染め/リン酸塩）
• 年間推定量

You can also attach a drawing, a photo of your current rivet, or a sample part. 24 時間以内に以下の内容で返信させていただきます。

• 工具費用 (ある場合) – 標準サイズの場合は免除
• 年間生産量に基づく個数価格
• 最初のサンプルと量産までのリードタイム
• 無料サンプルポリシー – 標準在庫サイズで 20 ～ 50 個

今すぐ RFQ を Nuote Metals に送信してください。 No pressure, no obligation – just a clear, competitive quotation.
