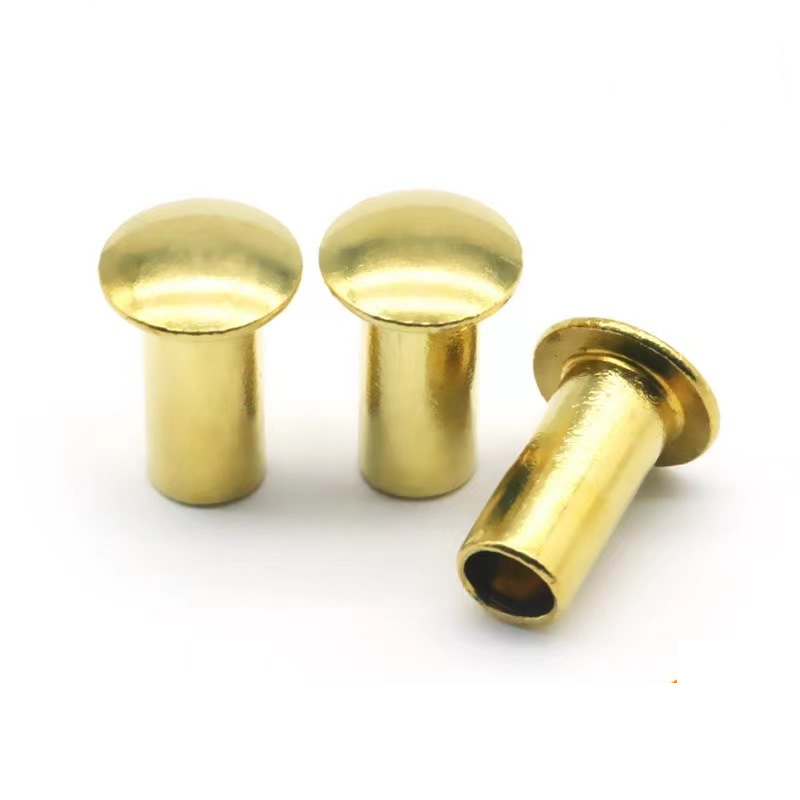

丸頭半管状リベット

利用可能な多くのリベット ヘッド スタイルの中で、ラウンド ヘッドは依然として最も認識されており、機械的に堅牢です。丸頭半管状リベット何世紀にもわたる機械組立てで証明された伝統的なドーム型のプロファイルと、中空端デザインの最新の効率性を組み合わせています。このハイブリッドは、ソリッド リベットのせん断強度を実現しながら、必要な取り付け力を大幅に軽減します。

ヌオーテメタルズ製造するリベット低炭素鋼、真鍮、ステンレス鋼、アルミニウムから作られます。当社のコンポーネントは、重機、自動車の内装、鞄、革製品など、目に見える均一なドームが機能的かつ美的である業界にサービスを提供しています。

丸頭半管状リベットとは何ですか?

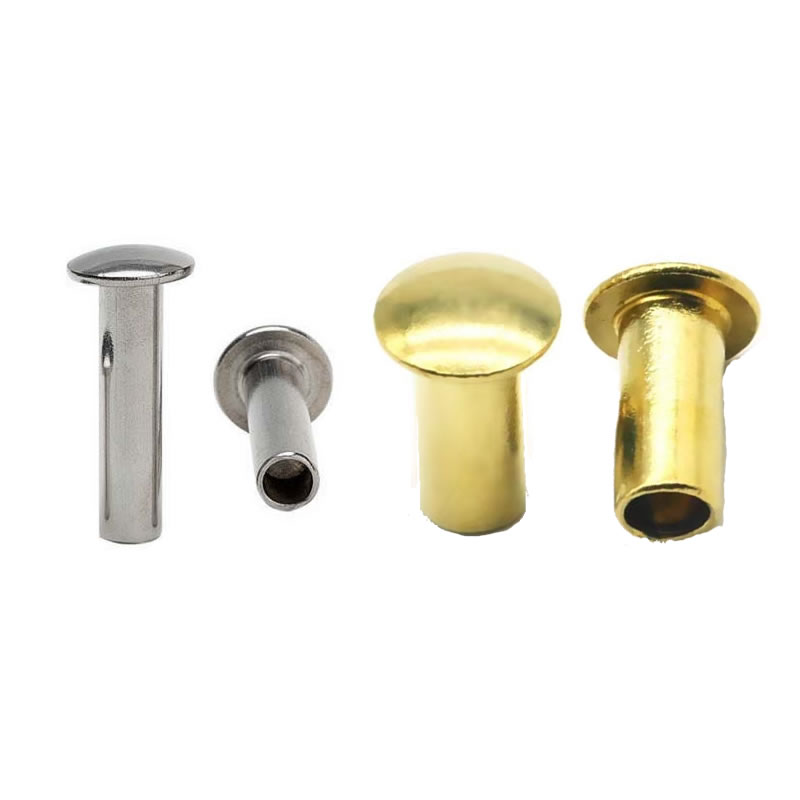

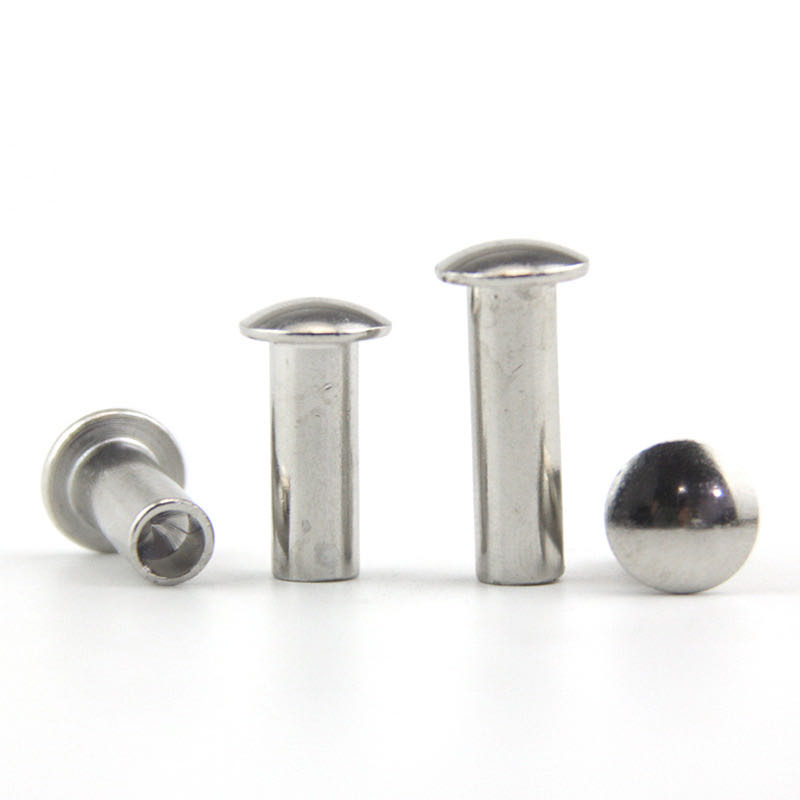

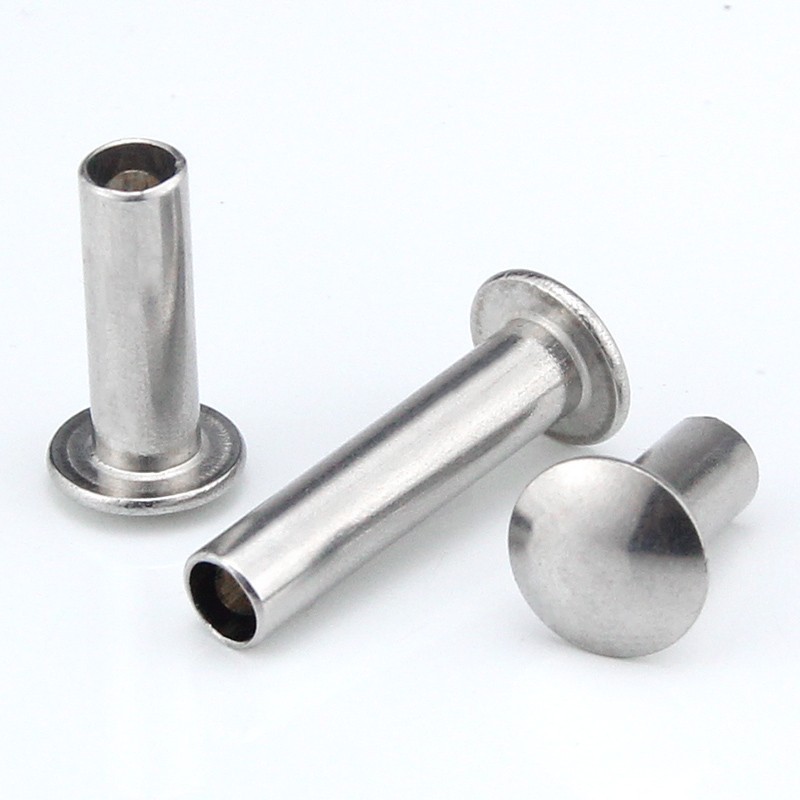

丸頭半管状リベット一端には中実の半球状の頭部があり、反対側の端には浅い円筒形の空洞 (「半管状」セクション) があります。ヘッドの直径は通常、シャンクの直径の 1.6 ～ 2.0 倍で、高さはヘッドの直径の約 40 ～ 50% です。

取り付け中、中空のテールは圧力を受けて外側に拡張し、材料を互いに固定するクリンチを形成します。丸いヘッドは外側に残り、一貫した装飾的な外観を提供します。

の特徴それ:

クラシックなドーム型プロファイル – 滑らかで均一な曲率、鋭いエッジなし

低減された固定力 – 中実丸頭リベットに必要な力の約 25 ～ 30%

制御された膨張 - 中空セクションは予測どおりに回転し、材料の応力を軽減します。

幅広い材料互換性 – 金属、プラスチック、皮革、複合材料に適しています

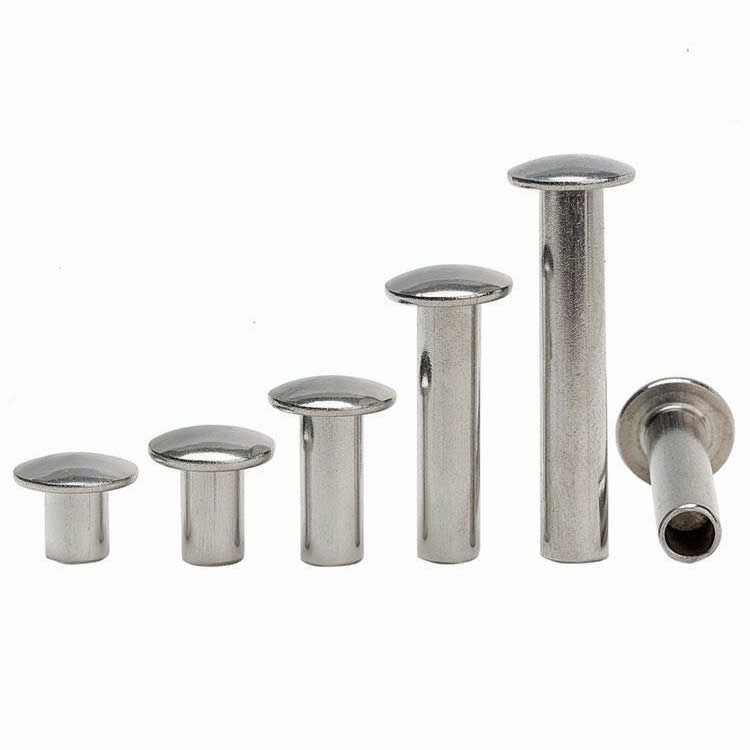

ヌオーテメタルズは、直径 2mm ～ 10mm の丸頭半管状リベットを製造しており、ブランド固有の美観に合わせてカスタムヘッド形状を利用できます。

当社が製造するさまざまな種類のリベット

ソリッドリベット、セミチューブラーリベット、フルチューブラーリベットなどの各種リベットや特注リベットを製造しております。

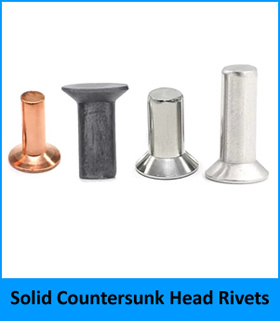

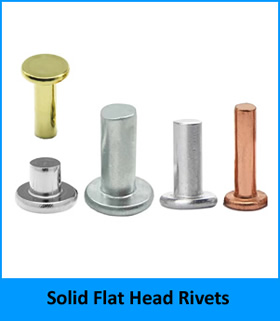

1. ソリッドリベット。さまざまな材質のソリッド丸頭リベット、ソリッド平頭リベット、ソリッド皿頭リベットを含みます。

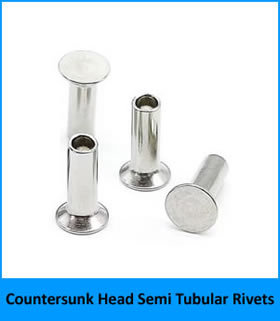

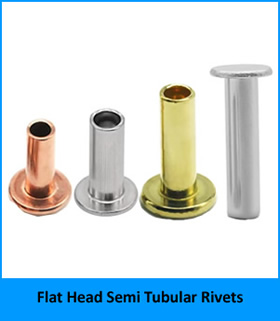

2. 半管状リベット。さまざまな材質の半管状丸頭リベット、半管状平頭リベット、半管状皿頭リベットが含まれます。

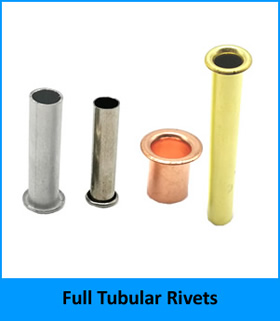

3. 真鍮、銅、ステンレス鋼、アルミニウム、鋼製のフルチューブラーリベット。

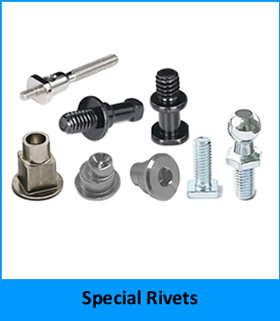

4. 特殊リベット

他のヘッドスタイルではなく丸頭ハーフチューブラーリベットを選択する理由は何ですか?

ヘッドスタイルの比較

丸頭デザインの利点

• 最大のヘッド強度 – 厚いドームが衝撃時の変形に耐えます
• セルフセンタリング – 丸い形状により、挿入時にリベットの位置を揃えるのに役立ちます
• 伝統的な美学 – ヴィンテージスタイルの旅行かばん、馬具、家具に望まれる
• 手動での設定が簡単 – 丸いヘッドにより、ハンマーの設定に明確なターゲットが提供されます。
• 標準セッターとの互換性 – ほとんどのリベットセッターには丸頭アンビルが含まれています

各バッチのリベットの品質を管理する方法

詳細な製品パラメータ

全て丸頭半管状リベットからヌオーテメタルズ丸頭リベットの ANSI/ASME B18.1.2 寸法規格を満たすように製造されており、半管状キャビティの深さはバレル全長の 40 ～ 60% に相当します。

材質仕様

標準寸法 - スチール丸頭半管状リベット

ヌオーテメタルズでは、以下の標準サイズのツールを保守しています。大量注文の場合は、カスタムのヘッド直径、バレル長、およびキャビティ深さをご利用いただけます。

公差：シャンク径±0.05mm、ヘッド径±0.15mm、ヘッド高さ±0.10mm、全長±0.15mm。キャビティの深さは標準のバレル長の約 50%半管状リベット.

機械的性能データ (スチール、直径 4mm)

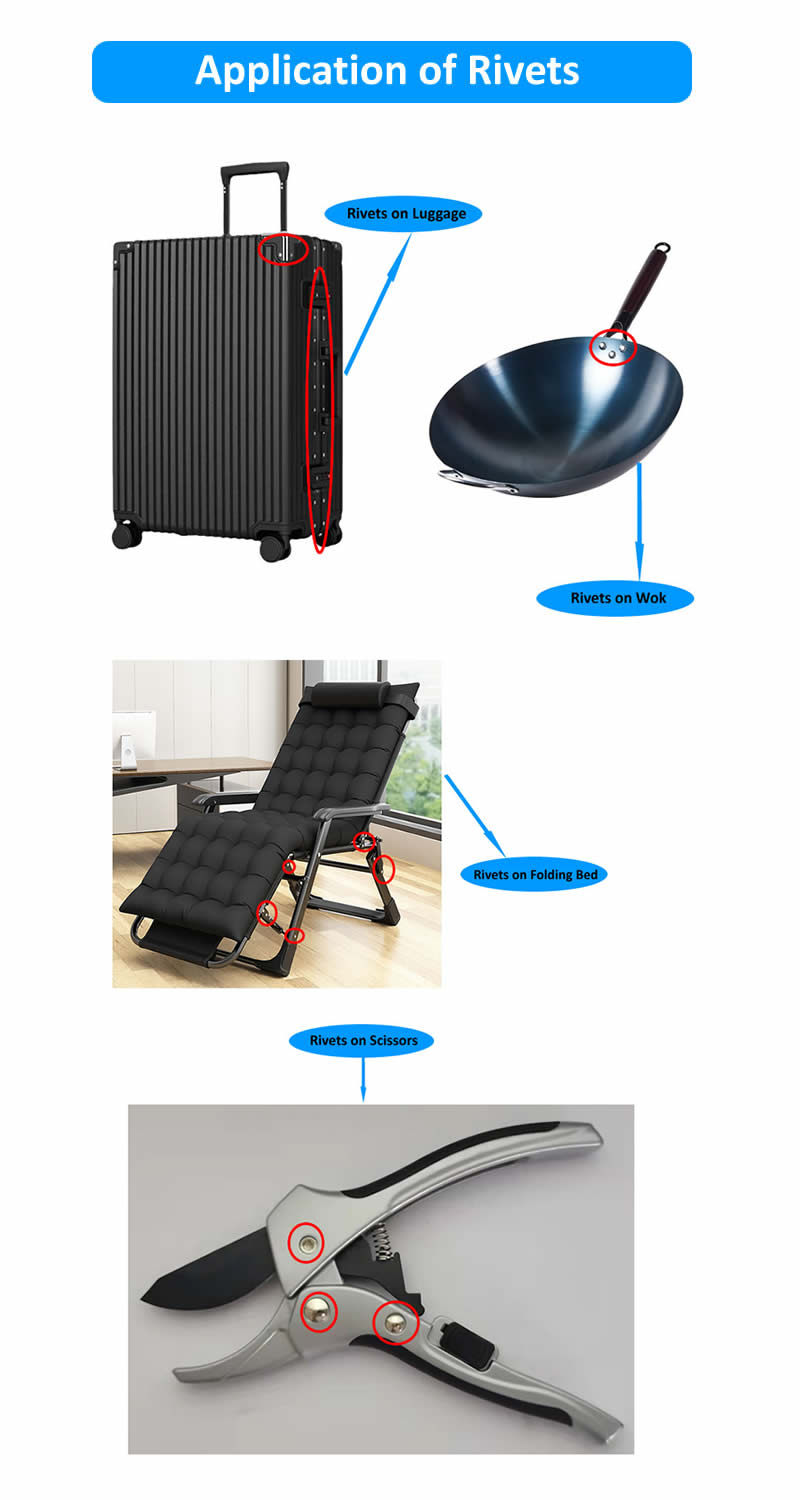

丸頭半管リベットの用途

ヌオーテメタルズ用品丸頭半管状リベット従来のドームの外観が望まれる業界、またはヘッドの最大強度が必要な業界全体で。

ラゲッジ・ケースグッズ

• スーツケースハンドルアタッチメント
• コーナーブラケットのリベット留め
• ヒンジピンの交換
• ロックおよびラッチ取り付けポイント
• トロリーホイールブラケットの固定

丸いヘッドは、レザーとポリカーボネートの荷物にクラシックで高級な外観を与えます。

家具と室内装飾品

• 木製椅子フレーム補強（金属から木材へ）
• オットマンのレザーボタン付属
• ソファにスプリングクリップで取り付ける
• 折りたたみ家具用金属フレームアセンブリ
• ヘッドボードの装飾リベットトリム

重機および装置

• 制御盤銘板取付
• ガードとシールドの固定
• 掘削機バケットのウェアプレートリベット留め
• コンベヤベルトスクレーパーブレードの取り付け
• 農機具ブランドプレート

自動車および商用車

• 内部グラブハンドル取り付け (丸頭が見える)
• フロアマットグロメットリテイナー
• ダッシュボードトリムアタッチメント（ネジが望ましくない場所）
• エンジンルーム識別タグ
• バスおよびトレーラーの座席レールの留め具

革製品と馬具

• ベルト穴補強（飾り丸頭）
• 犬の首輪のスタッドとリベット
• サドルシンチとストラップの接続
• レザーバッグコーナープロテクター
• ハーネス金具

丸頭半管状リベットの品質保証 - EEAT の実践

ヌオーテメタルズ丸頭形状に特有の厳格な品質プロトコルを通じて、経験、専門知識、権威、信頼を実証します。

頭部形成の経験

一貫した丸頭の製造には、正確な冷間圧造工具が必要です。当社の工具エンジニアは、丸頭半管状リベットに関して 10 年以上の経験があります。当社では、すべてのリベットに滑らかで傷のないドームを実現するために、研磨されたキャビティを備えた超硬ヘッダー ダイスを使用しています。

同心度の専門知識

丸頭半管状リベットの場合、頭からシャンクまでの同心度が重要です。同心円状でないヘッドは偏ったように見え、適切に固定されない可能性があります。 Nuote Metals は、直径 6 mm までの同心度を 0.10 mm TIR (インジケーターの合計読み取り値) 以内に、それより大きいサイズの場合は 0.15 mm TIR 以内に保ちます。光学コンパレータを使用して各バッチを検証します。

標準による権威性

当社の丸頭半管状リベットは以下に適合します。

ANSI/ASME B18.1.2 – 小型ソリッドリベット (丸頭寸法)

ISO 1051 – 汎用リベット

ISO 9001:2015 – 品質管理

RoHS および REACH – メッキおよびコーティングされたバージョンの場合

テストによる信頼

すべてのバッチ丸頭半管状リベットからヌオーテメタルズ次のことを経験します：

寸法検査 - ヘッド径、ヘッド高さ、シャンク径、キャビティ深さ

硬度試験 - 材質ごとのロックウェルスケール

同心度チェック – 光学式コンパレータ

セッティングテスト - クリンチ形成を検証するために、代表的な材料スタックにサンプルリベットをセットします。

丸頭半管状リベットの取り付けガイド

適切に設定すると、丸いヘッドが損傷せず、テールがしっかりとしたクリンチを形成します。

必要なツール

穴あけパンチまたはドリル – サイズ = シャンク直径 + 0.15 ～ 0.25mm

丸頭アンビル – リベットヘッドの曲率に一致します (取り付け中にヘッドを保護します)

セッティングパンチ – シャンクの直径に合わせた、平坦またはわずかに凹面の形状

ハンマーまたはアーバープレス

段階的な設定（手動）

穴の準備 – すべての材料層にドリルまたはパンチを施します。バリを取り除きます。

リベットを挿入する – 丸頭半管状リベットを見える側から穴に挿入します。丸いヘッドは上部の素材と面一になるように配置する必要があります。

頭を支える – 丸頭アンビルをリベットの頭に当てます。これにより、ドームの変形が防止されます。

テールを拡張する – 中空のテールに対してセッティング パンチを配置します。ハンマーでしっかりと叩くか、プレス圧力を加えます。

検査 – 尾は外側に回転して、平らな、またはわずかに丸いクリンチになるはずです。丸いヘッドにはへこみや平らな部分があってはなりません。

よくある間違い

丸い頭部を直撃するとドームが変形し、外観が損なわれます。必ず適合するアンビルを使用してください。

オーバーセット – 過剰な力が加わると、中空テールに亀裂が入ったり、材料が割れたりする可能性があります。再現可能な結果を​​得るには、深さストップ付きのプレスを使用してください。

穴のサイズが小さい – シャンクが削れ、完全に挿入できなくなる可能性があります。

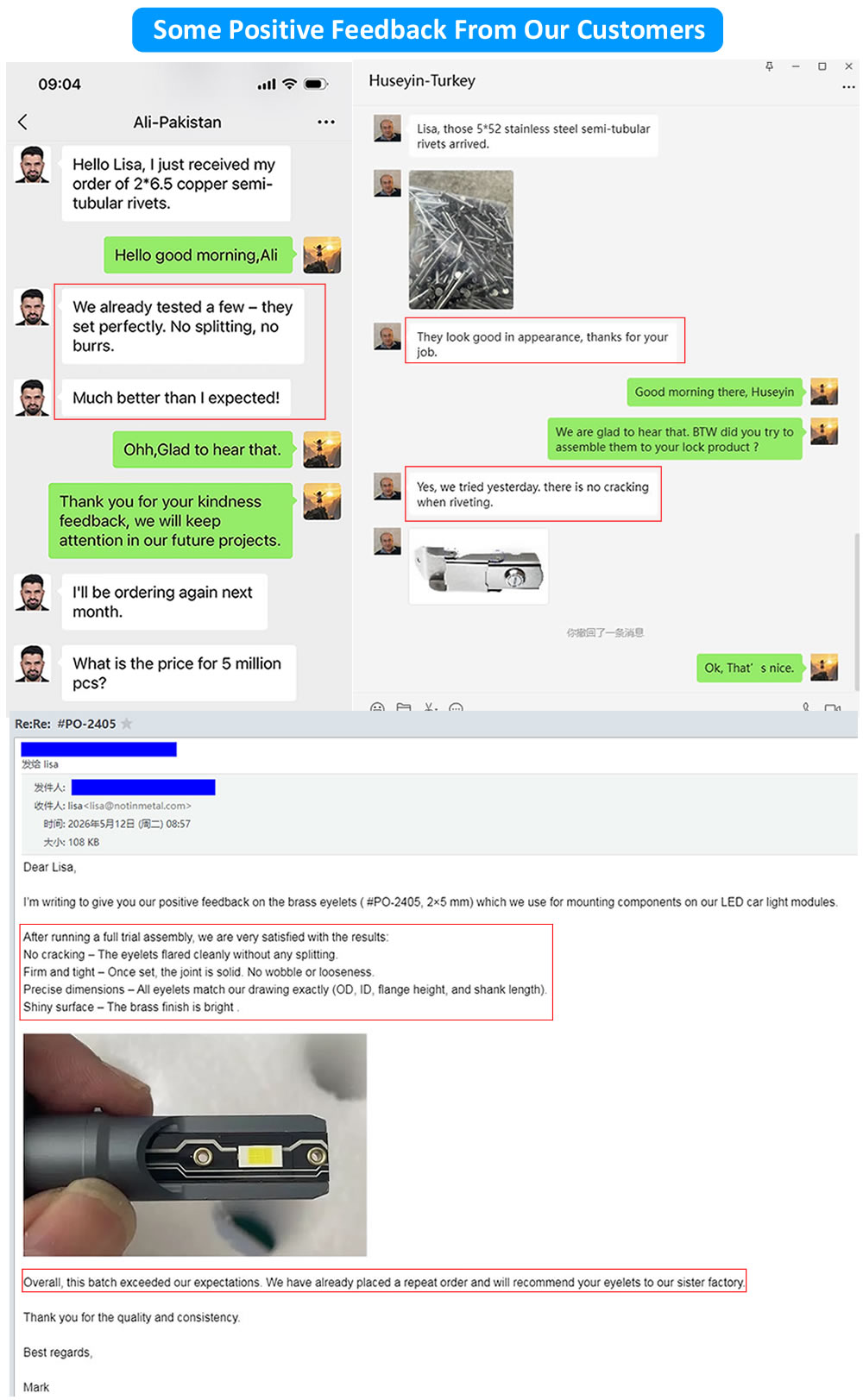

お客様の声

丸頭半管状リベットに関するよくある質問

以下は、Nuote Metals に寄せられる最も一般的な技術的な問い合わせです。丸頭半管状リベット.

Q1: 丸頭半管状リベットと中実丸頭リベットの違いは何ですか?それぞれをいつ使用すればよいですか?

A: 根本的な違いは、尾部の中空の空洞です。丸頭半管状リベットは先端に浅い穴があり、セット時の材料のズレを軽減します。これに必要な力は、同じ直径の中実リベットに必要な力の 25 ～ 30% だけです。ソリッド丸頭リベットは全体が完全に固体であるため、バッキングバーで強く絞るかハンマーで叩く必要があります。両側にアクセスでき、伝統的なドームの外観が必要な用途では、取り付けが早く、周囲の材料にかかるストレスが少なく、より安定したクリンチが得られるため、ほとんどの場合、丸頭半管状リベットがより良い選択となります。ソリッド リベットは、最大のせん断強度が唯一優先される極端な構造荷重 (例: 橋梁建設、圧力容器) 用に確保されています。一般産業、家具、荷物、自動車の用途には、Nuote Metals はクラシックな外観と取り付け効率の組み合わせとして、丸頭半管状リベットを推奨しています。

Q2: 丸頭半管状リベットは木材やプラスチックに使用できますか?材質が割れてしまいますか？

A: はい、ただし注意が必要です。丸頭半管状リベット木材、加工木材（MDF、合板）、硬質プラスチック（ABS、ポリカーボネート、アクリル）に使用できます。ただし、これらの材料は金属のように変形しません。リベットの尾部はそれらに「埋め込まれ」ません。木材とプラスチックの場合、Nuote Metals は以下を推奨します。まず、シャンク径よりわずかに大きいクリアランスホール (シャンク + 0.2 ～ 0.3mm) を事前に開けます。次に、プラスチックの場合は、応力の上昇を防ぐために穴の入口と出口を面取りします。 3 番目に、テールの下にバッキングワッシャーを使用して、クリンチ力をより広い領域に分散させます。これにより、テールが素材を突き抜けるのを防ぎます。第 4 に、衝撃による亀裂を避けるために、ハンマーによる打撃ではなく、制御されたプレスを使用してリベットを取り付けます。非常に脆いプラスチック (アクリル、ポリスチレン) の場合は、機械的締結を完全に避けるか、ショルダー リベット設計を使用することをお勧めします。 Nuote Metals は、特に軟質材料向けに、より大きなフランジ ワッシャーを備えた丸頭半管状リベットを供給できます。

Q3: 材料のスタックの厚さが異なる場合、丸頭半管状リベットの正しいバレル長を選択するにはどうすればよいですか?

A: クリンチ形成に十分な材料を確保するには、バレルの長さが材料の総厚を 1.0 ～ 1.5 mm 超える必要があります。たとえば、材料スタックの厚さが 3.0 mm の場合、バレル長が 4.0 ～ 4.5 mm のリベットを選択します。スタックの厚さが異なる場合 (例: 2 つの異なる厚さのヒンジ)、最も厚い点を使用してバレルの長さを決定します。クリンチは、わずかに高い位置にある可能性がありますが、依然として薄い部分に形成されます。大きなばらつきがある場合 (アセンブリ全体で 2 mm 以上の差)、Nuote Metals では、異なるゾーンで 2 つの異なるリベット長を使用するか、キャビティの深さが異なる段付きバレルを設計することをお勧めします。 3mmから40mmまで0.5mm刻みでカスタムバレル長を提供します。特定の材料スタックの厚さを弊社の技術チームにご連絡ください。丸頭半管状リベットに最適なバレル長を計算いたします。

Q4: 丸頭半管リベットの材質はスチール以外にどのようなものがありますか?装飾仕上げはできますか?

A: はい、Nuote Metals が製造しています。丸頭半管状リベット複数の素材と仕上げで。耐食用途向けに、不動態化またはビードブラスト仕上げを施したステンレス鋼 (304 または 316) を提供しています。装飾または電気用途には、天然ラッカー仕上げ、アンティーク仕上げ、研磨仕上げ、またはニッケルメッキ仕上げの真鍮 (C260) を提供しています。軽量アセンブリの場合は、透明またはカラー陽極酸化仕上げのアルミニウム (5056) を提供します。高強度、軽量、または非磁性の要件に応じて、銅またはリン青銅 (バネ用途用) の丸頭半管状リベットを製造することもできます。目に見える丸頭半管状リベットの最も人気のある装飾仕上げはアンティーク真鍮で、革製品や家具に求められるヴィンテージの変色した外観を与えます。真鍮にニッケルメッキを施し、シルバー色のモダンな外観を与えます。スチールリベットの場合、亜鉛メッキ（クリア、ブルー、イエロー）が標準ですが、マットブラック仕上げの黒染めもご用意しております。材質を指定して見積り時に仕上げていただければ、Nuote Metals が在庫状況と最小注文数量を確認します。

丸頭ハーフチューブラーリベットで Nuote Metals と提携する理由

適切なサプライヤーの選択丸頭半管状リベット一貫したヘッド形状、信頼性の高いクリンチング、競争力のある価格を保証します。 Nuote Metals は以下を提供します。

ヘッド径 3.2mm ～ 18.0mm (シャンク 2mm ～ 10mm)

4 つの材質ファミリー - スチール、ステンレス、真鍮、アルミニウム

8 つの標準仕上げ – アンティーク真鍮とニッケルプレートを含む

カスタムバレル長 – 3mm ～ 40mm の任意の長さ (MOQ が適用されます)

ツーリング ライブラリ – 50 を超える標準丸頭ダイにより、ツーリング料金を削減または不要にします

サンプル プログラム – 既存のツールからの 20 個の無料部分

短納期 – 在庫サイズの場合は 5 ～ 10 営業日

完全なトレーサビリティ – すべての注文についての材料証明書と寸法レポート

接触ヌオーテメタルズ丸頭半管状リベット用途のサンプル パックまたは見積もりをリクエストするには、今すぐお問い合わせください。
