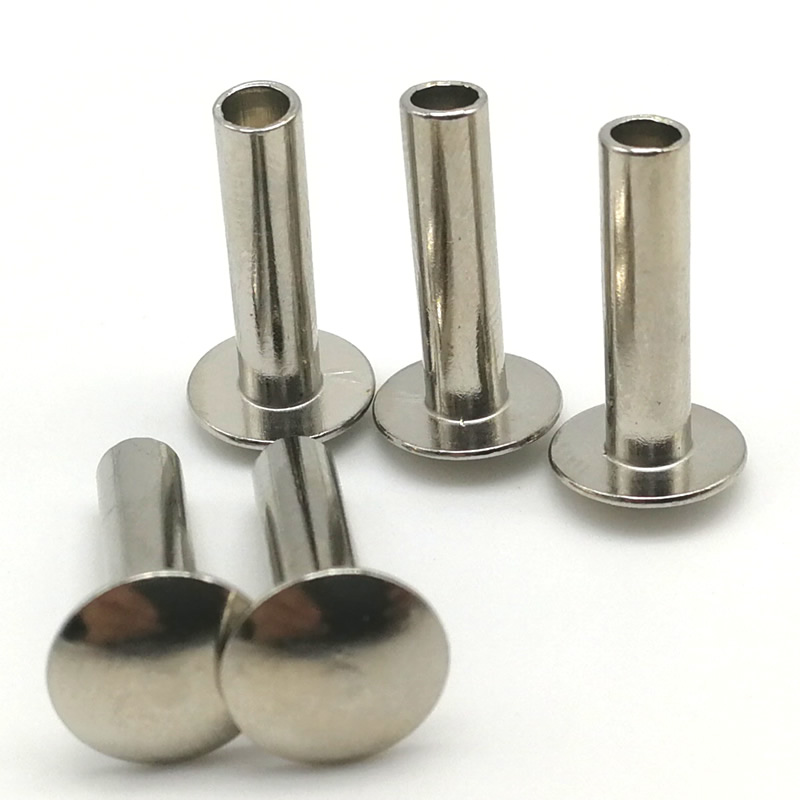

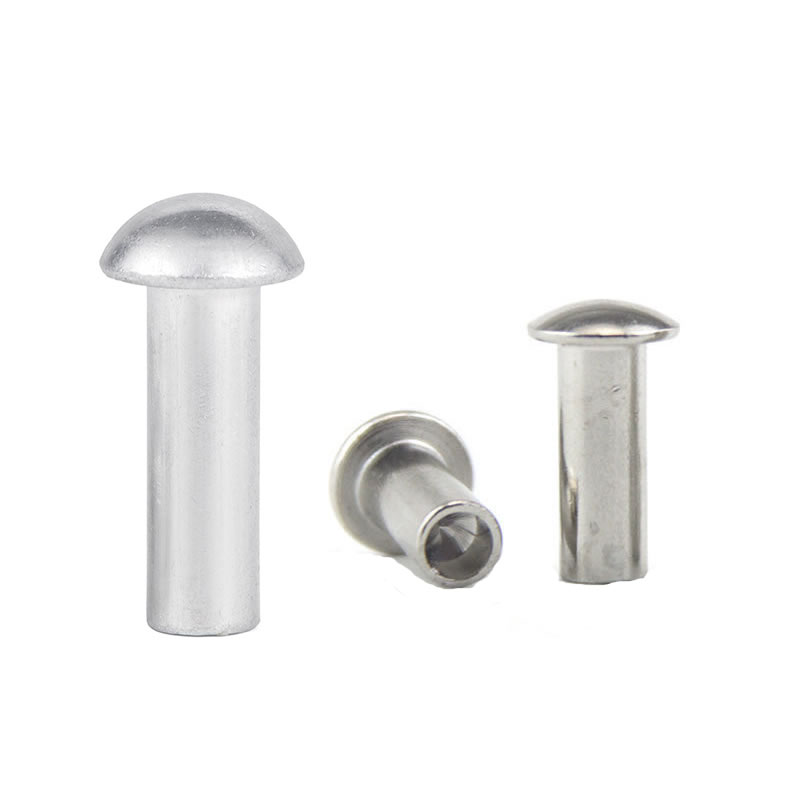

マッシュルームヘッド半中空リベット

リベットを引っ張らずに柔らかい材料をクランプする必要がある場合、シャンクよりもヘッドのスタイルが重要です。丸いヘッドが力を集中させます。平らなヘッドは食い込みます。マッシュルームヘッド半中空リベット– 幅広で緩やかな丸みを帯びた上部により、低く仕上げられた外観を維持しながら、内蔵ワッシャーのように荷重を分散します。

ヌオーテメタルズは、高速冷間圧造を使用して、低炭素鋼、ステンレス鋼、真鍮のマッシュルームヘッド半中空リベットを製造します。半中空キャビティにより、中実リベットと比較して締結力が約 70% 軽減され、自動組立やデリケートな素材に最適です。

以下では、最初に技術仕様を示し、次に当社のリベットが特定の組み立て問題を解決した 2 つの実際のアプリケーションを示します。

技術的パラメータ – このヘッドの違い

ヘッド形状

マッシュルーム ヘッドはラウンド ヘッドより幅が広く、高さが低くなりますが、トラス ヘッドほど幅は広くありません。中央に位置します。プルスルーが懸念されるが、トラス頭ではかさばりすぎて見えるプラスチック、薄い金属、複合アセンブリに最適です。

材質と仕上げのオプション

 標準寸法（スチール、シャンク3～8mm）

公差：シャンク径±0.05mm、ヘッド径±0.15mm、ヘッド高さ±0.10mm、長さ±0.15mm。カスタムの長さとヘッド直径も利用可能です。

機械的特性 (5mm スチール製キノコヘッド、2mm ABS にセット)

ヌオーテメタルズ が製造するさまざまなヘッドタイプのリベット

ヌオーテメタルズ は、平頭リベット、丸頭リベット、皿頭リベット、トラス頭リベット、マッシュルーム頭リベットなど、さまざまな種類の頭のリベットを製造しています。

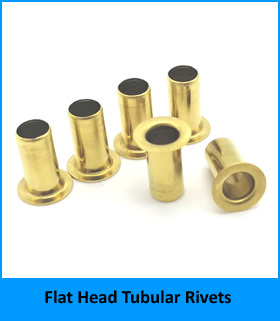

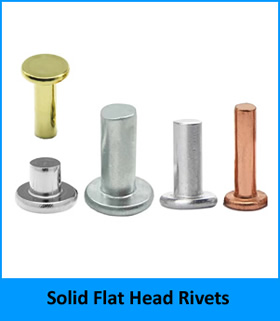

1. 平頭リベット、平頭ソリッドリベット、平頭半管状リベット、平頭管状リベットを含む。

当社の平頭リベットについて詳しく知りたいですか?クリックするだけです

2. 丸頭リベット。丸頭ソリッドリベットおよび丸頭半管状リベットを含みます。

クリック  当社の丸頭リベットについて詳しく知るには。

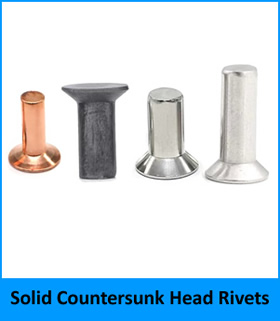

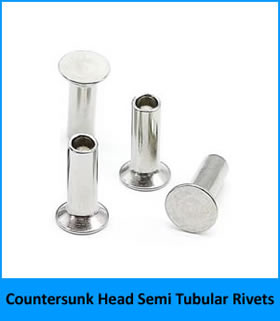

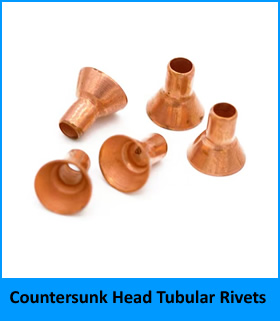

3.皿頭リベット、皿頭ソリッドリベット、皿頭半管状リベット、皿頭管状リベットを含む。

皿頭リベットの詳細情報をご覧になりたい場合は、ここをクリックしてください。

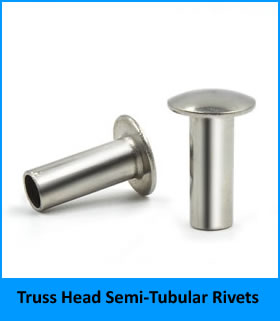

4. トラス頭リベット。トラス頭中実リベットおよびトラス頭半管状リベットを含みます。

トラスヘッドリベットについてさらに詳しい情報が必要ですか?クリックするだけ

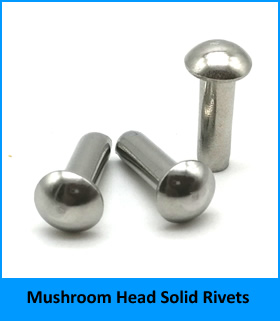

5. マッシュルームヘッドリベット（マッシュルームヘッドソリッドリベットおよびマッシュルームヘッド半管状リベットを含む）。

クリック  マッシュルームヘッドリベットの詳細については、こちらをご覧ください。

2 つの実際の用途 - キャスターから椅子まで

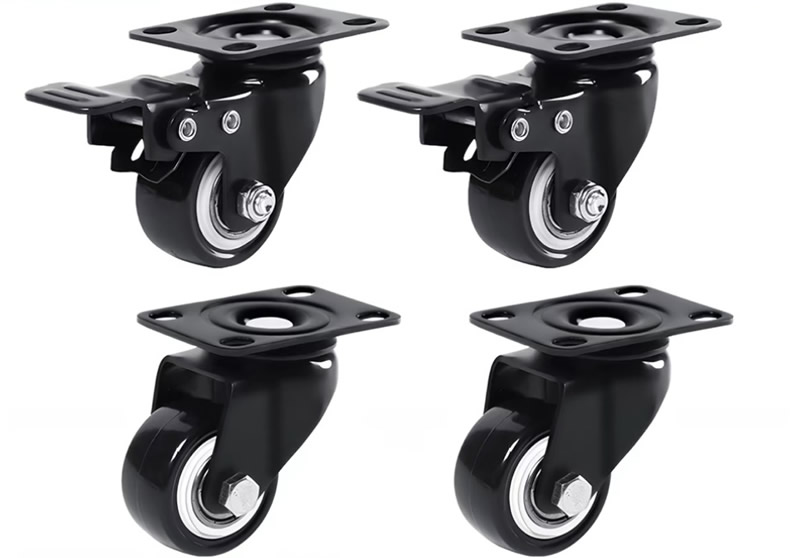

1. スイベルキャスターホイール – ステムマウント (スチール、亜鉛メッキ)

オフィスチェアのキャスターのメーカーは、ホイールステムをブラケットに取り付ける必要がありました。オリジナルの設計では固体リベットを使用していましたが、高い取り付け力によりスイベルハウジングが変形してしまいました。彼らは丸頭の半中空リベットを試しましたが、時間の経過とともに頭が薄い金属ブラケットを突き抜けてしまいました。

私たちが推奨したのは、スチール製キノコ頭半中空リベット– 6mm シャンク、15mm ヘッド直径、亜鉛メッキ。幅広のマッシュルームヘッドがブラケットの表面全体に荷重を分散し、抜けを防止します。半中空キャビティによりセット力が 70% 軽減され、変形がなくなりました。亜鉛メッキは既存の仕上げと一致しました。 100,000 回の動的荷重サイクルの後でも、リベットが緩んだり破損したりすることはありませんでした。お客様はすべてのキャスターモデルを当社のマッシュルームヘッドリベットに変換しました。

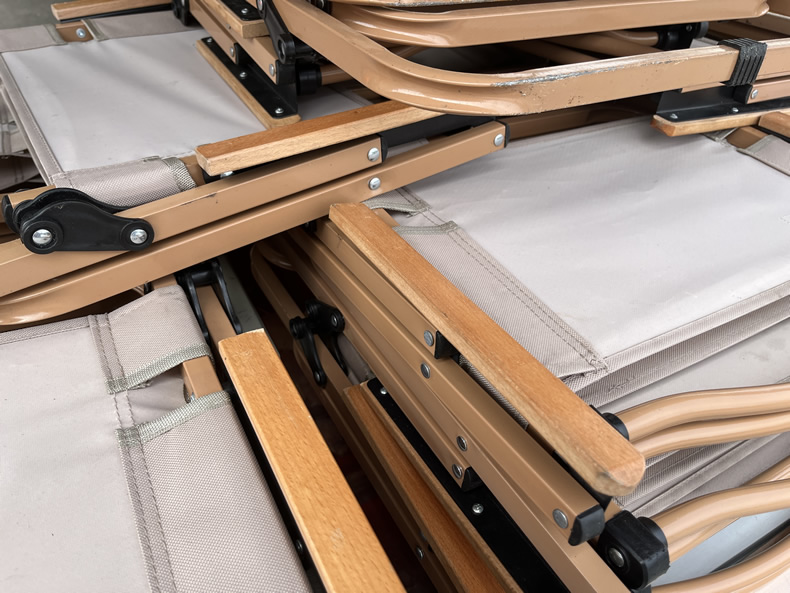

2. 折りたたみ椅子 – 座面ヒンジ (スチール、亜鉛メッキ)

折りたたみ椅子のメーカーは、別の問題を経験しました。ヒンジ点の丸頭リベットが布製シートカバーに引っかかってしまったのです。ヘッド高さ2.8mm（シャンク5mmの場合）のため、折り畳み時にウェビングに引っ掛かります。顧客は苦情を言いました。メーカーはまた、リベットが大きすぎる穴の中で傾くのを防ぐために、より広いヘッドを望んでいました。

ヌオーテメタルズ は、スチール製キノコ頭半中空リベット– 5mm シャンク、11mm ヘッド直径、亜鉛メッキ。ヘッドの高さはわずか 1.6 mm で、生地を通過するのに十分な低さでした。 11mmのヘッドはワッシャーを必要とせずにずさんな穴を埋めました。亜鉛メッキは、屋内/屋外での使用向けに 72 時間の塩水噴霧に合格しました。合計 150,000 脚の椅子を 2 回生産した後、顧客から引っかかりに関する苦情やヒンジの故障はゼロと報告されました。

マッシュルームヘッド半中空リベットの製造方法 – 冷間圧造

マッシュルーム ヘッドは、幅が広くて低いドームに正確なメタル フローが必要なため、丸型ヘッドよりも成形が困難です。私たちのプロセス:

1. 伸線 – 入力ワイヤ (1008 スチール、304 ステンレス、または C260 真鍮) が正確なシャンク径に伸線されます。

2. カットオフ – ワイヤーがブランクの長さに切断されます。

3. 最初の打撃 (角付け) – ブランクを中心に置き、角付けします。

4. 2 番目のブロー (プレヘディング) – 超硬ダイでマッシュルーム ドームを粗形成します。

5. 3 番目の打撃 (最終ヘディング) – ドームは最終形状と平坦度に鋳造されます。

6. ピアス – 超硬パンチで半中空のキャビティを作成します。

7. トリミング (オプション) – ヘッドのエッジからフラッシュを除去します。

8. タンブリング – バリ取りと研磨。

9. メッキ – 社内または認定パートナーによって亜鉛メッキが施されます。

Ra0.1μmまで研磨した超硬ヘッダーダイスを使用しております。ドームの半径は滑らかで一定しており、平らな部分や工具跡はありません。

詳細については、以下のビデオをご覧ください。

品質保証 – 私たちが提供するもの

ヌオーテメタルズ のマッシュルームヘッド半中空リベットの各バッチには以下が含まれます。

• ミルテスト証明書（材料化学、引張、硬度）
• 寸法検査報告書（ヘッド径、ヘッド高さ、シャンク、長さ、キャビティ深さの10点）
• めっき厚さレポート（亜鉛めっき）
• 適合証明書 (署名済み、バッチ追跡可能)

当社は ISO 9001:2015 認証を取得しています。 RoHS および REACH 準拠が標準です。

透明性のあるポリシー

• サンプル– 20個無料（送料はお客様ご負担）
• MOQ– 2,000 個 (スチール、標準サイズ)
• リードタイム(在庫あり) – 5～7営業日
• リードタイム(カスタムバレル) – 12～15営業日
• 工具代– 標準のマッシュルームヘッドツール (サイズ 3 ～ 8mm) にはなし

よくある 3 つの質問

Q1: キャスターケースは6mmシャンク、15mmマッシュルームヘッドを使用していました。つまり 2.5:1 の比率になります。特定のシャンクで作成できるヘッドの最大直径はどれくらいですか?

A: 冷間圧造の場合、実用上の最大ヘッド径はシャンク径の約2.8倍です。それを超えると、金属は折り目や空隙を生じずに金型キャビティに完全に流入することができなくなります。 6mm シャンクの場合、当社が確実に製造できる最大のキノコ頭は 17mm です。 5mmシャンクの場合は14mmが限界です。幅広のヘッドが必要な場合は、トラスヘッドに変更するか、別途ワッシャーを追加することをお勧めします。キャスターケースの場合、15mm は私たちの能力の範囲内であり、完璧に機能しました。

Q2: マッシュルームヘッド半中空リベットはボスを割らずにプラスチックに使用できますか?

A: はい、それがマッシュルームヘッドの主な利点の 1 つです。幅広で低いドームは、丸いヘッドよりも広い領域にセット力を分散します。プラスチックの場合、バレルの長さは材料の厚さより正確に 1.0 ～ 1.5 mm 長いことをお勧めします。また、プレス（ハンマーではなく）を使用して、安定した力を加えます。折りたたみ椅子のケースでは、ヒンジは金属製でしたが、ABS とポリカーボネート製のキノコ頭リベットを使用し、良好な結果が得られました。プラスチックサンプルをお送りいただければテストさせていただきます。

Q3: 標準のマッシュルームヘッドのエッジ半径は大きくなります。それは必要ですか？

A: はい。半径は表面上のものではなく、ヘッドが柔らかい材料に食い込むのを防ぎます。頭の下にある鋭いエッジは、材料が曲がるときにナイフのように機能します。当社のマッシュルームヘッドは、シャンクから外縁まで連続した 0.3 ～ 0.5 mm の半径を持っています。これにより、ストレスを引き起こす要因が排除されます。キャスターの場合、その半径により、リベット穴の周りでブラケットが割れるのを防ぎました。椅子の場合は、生地がほつれるのを防ぎました。より鋭いエッジが必要な場合 (装飾的な理由など)、ツールを変更することもできますが、トレードオフについては警告させていただきます。

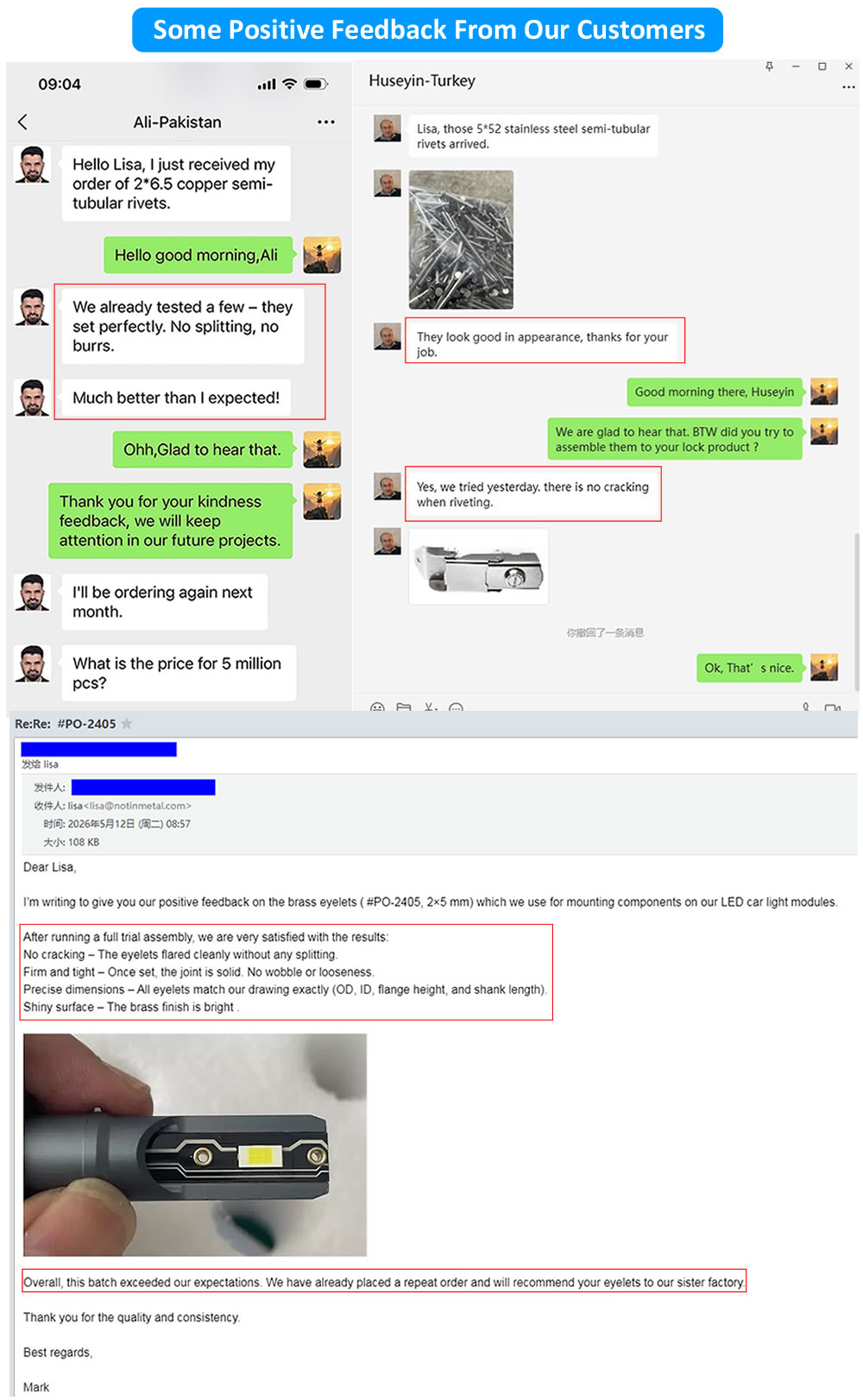

ご協力いただいたお客様の声は？

実際のアセンブリでの適合を確認してください

すべての材料は異なる動作をします。推測するのではなく、簡単なテストをお勧めします。シャンク径、バレル長、材質をお知らせください。少量から生産して発送させていただきます。それらを実際のコンポーネントに設定します。クリンチを測定します。ヘッドプロファイルを確認してください。その後に生産を決定します。

接触ヌオーテメタルズ– 図面または仕様書だけを送信してください。
