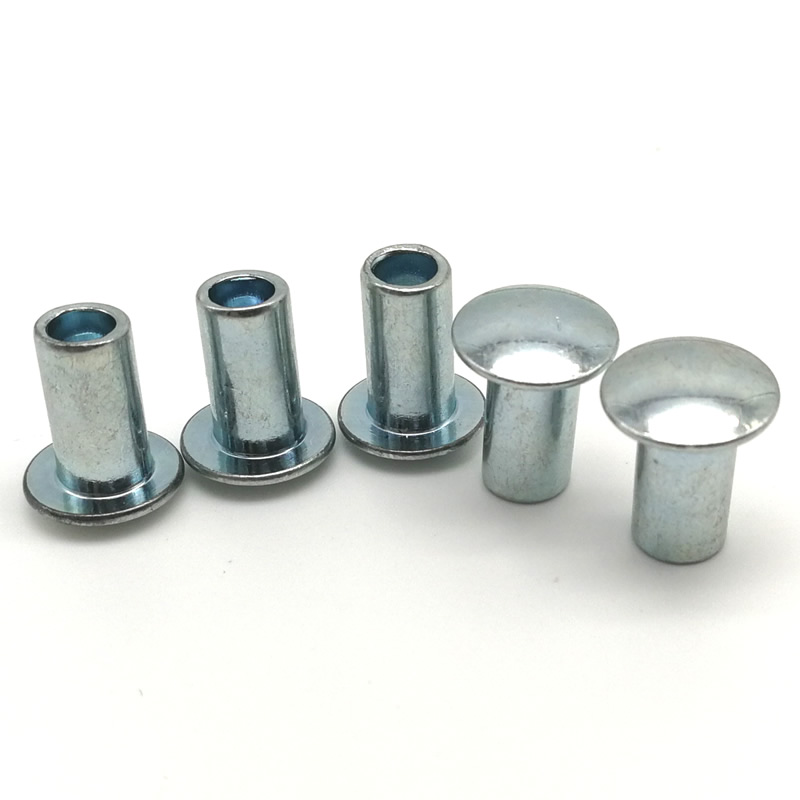

トラス頭半管状リベット

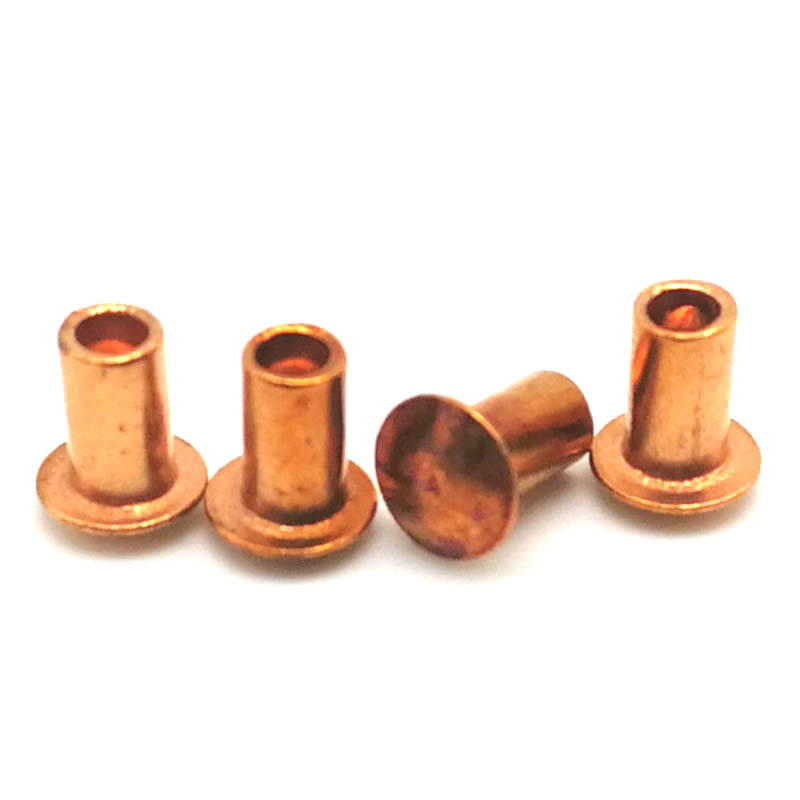

用途に特大の穴、柔らかい素材、または薄い基板が含まれる場合、標準のリベットヘッドでは抜けを防ぐのに十分な表面積が得られない可能性があります。のトラス頭半管状リベットは、非常に幅広で薄型のドーム (通常はシャンク直径の 2.2 ～ 2.8 倍) を備えており、クランプ力をより広い領域に分散します。設定力を最大 70% 低減する半中空キャビティと組み合わせたこのリベットは、プラスチック、複合材料、および薄ゲージ金属に最適な選択肢です。

ヌオーテメタルズは、高速冷間圧造を使用して、低炭素鋼、ステンレス鋼 (304/316)、アルミニウム、真鍮のトラス頭半管状リベットを製造します。このガイドでは、2 つの実際のケーススタディ、完全な技術仕様、および当社の透明性のある品質ポリシーを紹介します。

当社のリベットの実世界への応用

ケース 1 – ステンレス製のロック機構アセンブリ

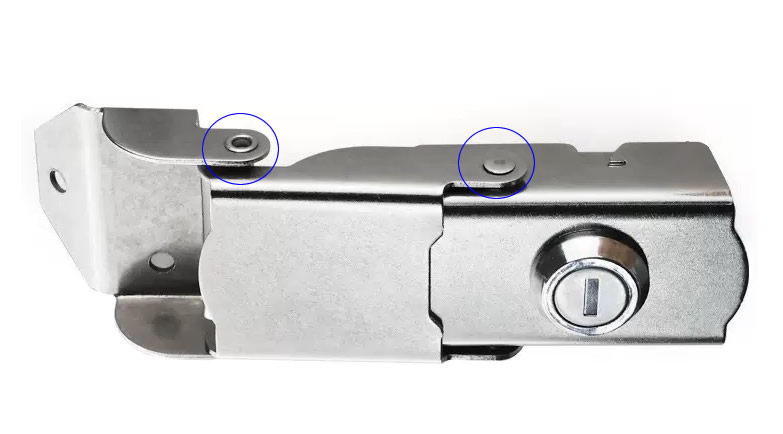

産業用南京錠のメーカーは、亜鉛ダイカストの本体をひび割れさせることなく内部のロック プレートを固定できるリベットを必要としていました。 304 ステンレス トラス頭半管状リベット (直径 4 mm、バレル長 6 mm) を供給しました。非常に幅広の 9 mm のヘッドが大きなクリアランス ホールを埋め、300 N のラッチ力が繰り返されてもリベットが抜けるのを防ぎました。 50,000回のサイクルテスト後も、緩みはありませんでした。お客様は、トラスヘッドの設計により二次ワッシャーが不要になったと評価しています。

ケース 2 – アルミガーデンフェンスパネル接続

住宅用フェンス会社は、アルミニウム製のピケットを水平レールに結合するために、軽量で耐食性のファスナーを必要としていました。クリアアルマイト仕上げのアルミニウム製トラスヘッド半管状リベット (直径 5 mm、バレル長 10 mm) を推奨します。幅広 11 mm のヘッドは薄いアルミニウム チューブにぴったりと密着し、ディンプルを防ぎます。半中空のキャビティにより、手動絞り器を使用して手動で設定することができます。 2 年間屋外にさらした後でも、リベットには電食や緩みは見られませんでした。

ヌオーテメタルズ が製造するさまざまなヘッドタイプのリベット

ヌオーテメタルズ は、平頭リベット、丸頭リベット、皿頭リベット、トラス頭リベット、マッシュルーム頭リベットなど、さまざまな種類の頭のリベットを製造しています。

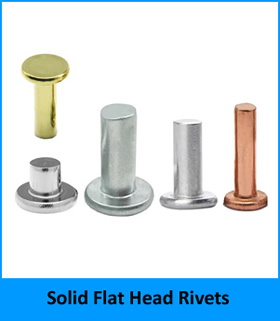

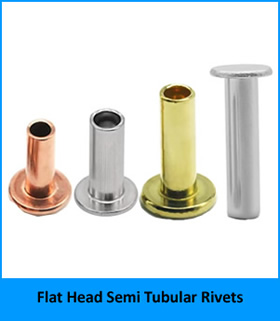

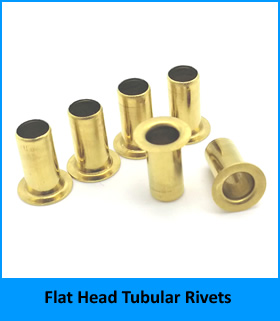

1. 平頭リベット、平頭ソリッドリベット、平頭半管状リベット、平頭管状リベットを含む。

当社の平頭リベットについて詳しく知りたいですか?クリックするだけです

2. 丸頭リベット。丸頭ソリッドリベットおよび丸頭半管状リベットを含みます。

クリック  当社の丸頭リベットについて詳しく知るには。

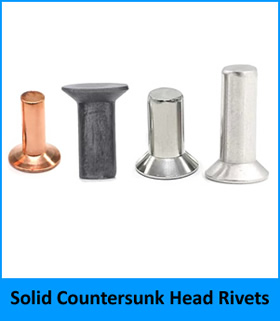

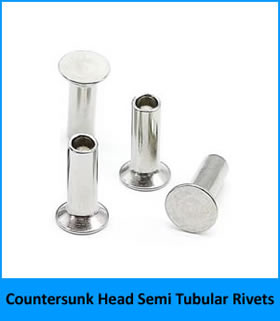

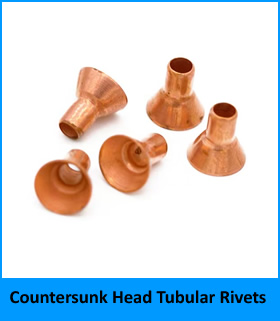

3.皿頭リベット、皿頭ソリッドリベット、皿頭半管状リベット、皿頭管状リベットを含む。

皿頭リベットの詳細情報をご覧になりたい場合は、ここをクリックしてください。

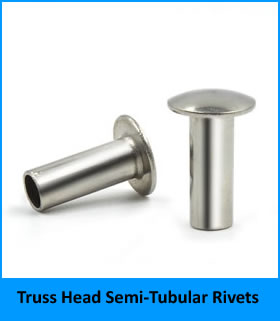

4. トラス頭リベット。トラス頭中実リベットおよびトラス頭半管状リベットを含みます。

トラスヘッドリベットについてさらに詳しい情報が必要ですか?クリックするだけ

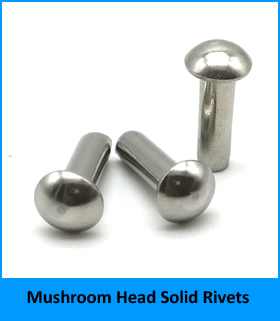

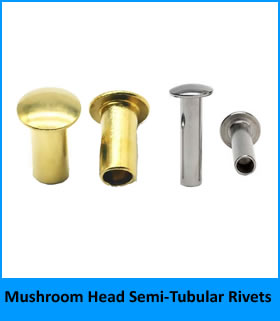

5. マッシュルームヘッドリベット（マッシュルームヘッドソリッドリベットおよびマッシュルームヘッド半管状リベットを含む）。

クリック  マッシュルームヘッドリベットの詳細については、こちらをご覧ください。

リベットがどのように作られるのか知りたいですか？このビデオをチェックしてください。

技術的パラメータ

当社はこれらのリベットを複数の材料から製造しています。すべての寸法は光学選別によって検証されます。

材料のオプションと特性

標準寸法範囲（スチール、ステンレス、アルミニウム、真鍮）

公差：シャンク径±0.05mm、ヘッド径±0.20mm、ヘッド高さ±0.10mm、長さ±0.15mm。

機械的特性 (5mm スチール、2mm アルミニウムシートにセット)

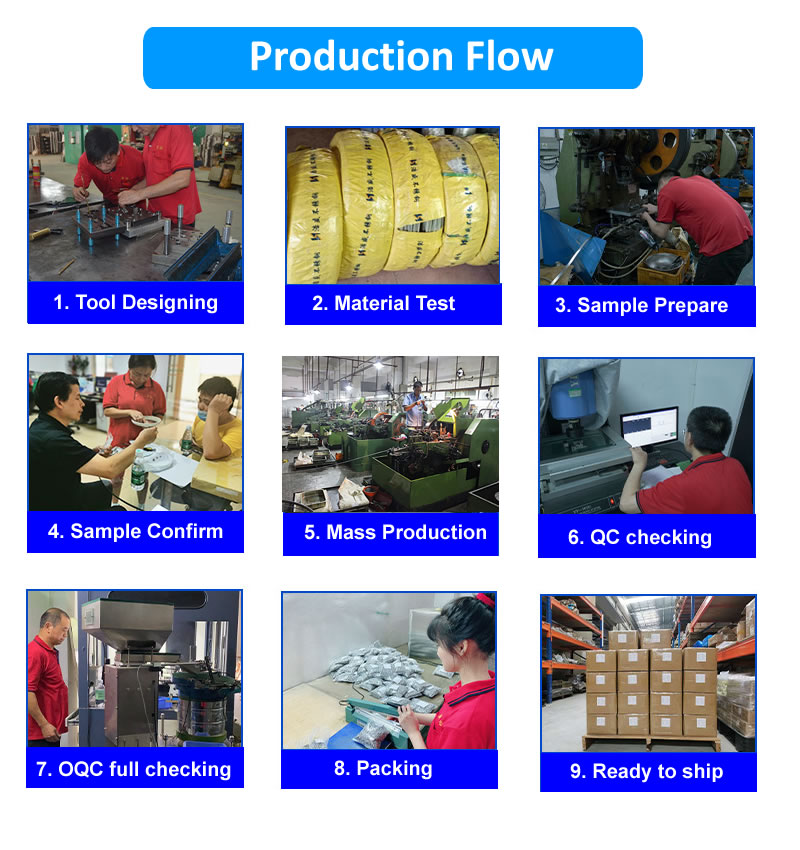

当社の 7 段階の製造プロセス

私たちはすべてのバッチに対して規律あるワークフローに従います。トラス頭半管状リベット.

1. 材料調達 –当社は認定工場から認定されたワイヤまたはロッドを購入します。各コイルには完全なトレーサビリティを実現するための熱番号が付いています。

2. 材料検査 –入荷した材料は分光計と引張試験機で検査されます。直径や表面状態を確認します。

3. ツールのカスタマイズまたはセットアップ –新しい寸法については、超硬冷間圧造ダイスを設計します (リードタイム 15 ～ 25 日)。標準サイズの場合、当社の技術者が既存のツールを取り付けて調整します。

4. 最初の商品検査 –コールドヘッダーでは 50 個のサンプル リベットが使用されます。ヘッド径、ヘッド高さ、シャンク径、全長、キャビティ深さを測定します。完全な FAI レポートが承認のために送信されます。

5. 量産 –承認が得られれば、毎分 200 ～ 400 個の速度で稼働します。重要な寸法については、2,000 個ごとに工程内チェックが行われます。

6. 下請けのメッキまたは陽極酸化処理 (必要な場合) –スチール、ステンレス、またはアルミニウムの部品については、認定パートナーにバッチを送信します。コーティングの厚さは XRF または渦電流によって検証されます。

7. 最終出荷検査 –当社では光学式選別機を使用して、ヘッドの形状、長さ、キャビティの深さを全数検査します。 AQL サンプル (レベル II、1.0) がせん断試験のために引き抜かれます。すべての出荷には適合証明書が付属します。

品質保証と認証

当社のトラス頭半管状リベットの製造は、以下によってサポートされています。

認証範囲

ISO 9001:2015 品質マネジメントシステム

RoHS (2011/65/EU) すべての材料に対する準拠

REACH SVHC宣言

IATF 16949 自動車プロジェクトで利用可能

各出荷には以下が含まれます:

ミルテスト証明書（材料の化学的性質と硬度）

寸法検査報告書（1バッチ10個）

メッキまたは陽極酸化処理の証明書 (該当する場合)

署名済みの適合証明書

透明性のあるポリシー

• サンプルポリシー – 標準サイズであれば 20 個まで無料 (送料はお客様負担)
• 最小注文数量 – スチール/真鍮の場合は 2,000 個。ステンレスの場合は 3,000、アルミの場合は5,000
• リードタイム – 在庫のあるサイズの場合は 7 ～ 10 営業日。カスタム ディメンションの場合は 15 ～ 20 日
• 工具料金 – 標準直径およびヘッド スタイルの場合は不要
• 返品ポリシー – 欠陥部品は無料で交換されます

ヌオーテメタルズ は、最初の製品が図面公差を満たしていない場合、再サンプリングに料金を請求しません。

よくある質問

Q1: ユニバーサルヘッドまたは丸頭リベットではなく、トラス頭半管状リベットを選択する必要があるのはどのような場合ですか?

A: 最小のプロファイルで可能な限り広い座面が必要な場合は、トラス ヘッドを選択してください。トラス頭の直径はシャンク径の 2.2 ～ 2.8 倍ですが、丸頭の場合は 1.6 ～ 1.8 倍、ユニバーサルヘッドの場合は 2.0 ～ 2.2 倍です。ヘッド高さも最も低くなります (ヘッド直径の約 25 ～ 30%)。このため、トラス頭半管状リベットは、脆性材料 (プラスチック、グラスファイバー、複合材料)、特大の穴、またはリベットが別の層で覆われる用途に最適です。たとえば、アルミニウム製フェンスパネルを使用したケーススタディでは、細いチューブのディンプルを避けるためにトラスヘッドを使用しました。

Q2: トラス頭半管状リベットは、アルミニウムとスチールを組み合わせた屋外環境でも使用できますか?

A: はい、ただし電気腐食を管理する必要があります。アルミニウム リベットを鉄鋼構造物に使用すると (またはその逆)、湿気によりガルバニック セルが発生します。当社では 3 つの解決策をお勧めします: (1) ヘッドとテールの下にナイロンまたはゴム製の絶縁ワッシャーを使用する、(2) アルミニウム リベットに厚い粉体塗装または陽極酸化層を適用する、または (3) アルミニウムを含む 316 ステンレス リベットを使用し、小さなガルバニック電位を許容する (乾燥気候では許容可能)。屋外フェンスのケースでは、アルミニウム リベットとアルミニウム レールを使用しましたが、ガルバニックの問題はありませんでした。アルミニウムとスチールを接合する必要がある場合は、具体的な推奨事項について当社のエンジニアリング チームにお問い合わせください。

Q3: アルミニウム製トラスヘッドハーフチューブラーリベットの最大グリップ範囲はどれくらいですか?もっと長いバレルも作れますか？

A: 当社の標準アルミニウム トラスヘッド半管状リベットは、直径 5 mm に対してバレルの長さが最大 ​​20 mm で、最大 7 mm のグリップを提供します。より厚いスタックの場合は、最大 30 mm のカスタム バレル長を提供します (直径 6 mm および 8 mm の場合)。ただし、アルミニウムはスチールよりも柔らかいため、非常に長いバレルはセッティング中に変形する可能性があります。アルミニウムの場合、グリップをシャンク直径の 2.5 倍に制限することをお勧めします。より厚いアルミニウムアセンブリの場合は、ソリッドリベットを検討するか、絶縁ワッシャー付きのスチールリベットを使用してください。正確なスタックの厚さを提供していただければ、最適なバレルの長さを計算します。

トラスヘッドハーフチューブラーリベットで当社が選ばれる理由

社内冷間圧造 – ワイヤーからリベット完成まで完全に制御

スチール、ステンレス、アルミニウム、真鍮の標準サイズ 3mm ～ 8mm

ヘッド形状とキャビティ深さの 100% 光学選別

無料サンプルプログラム - 生産前にテスト設定

完全なトレーサビリティ – すべての注文に関するMTC、CoC、およびコーティングのレポート

トラスヘッドハーフチューブラーリベットプロジェクト用のサンプルパックまたはコンプライアンスパッケージをリクエストするには、Nuote Metals に今すぐお問い合わせください。
