製品説明

接合部にリベット頭が突出することなく完全に滑らかな表面が必要な場合、平頭半管状リベットが締結具として選択されます。これらのコンポーネントは、皿頭の薄型の美しさと中空端設計の取り付け効率を組み合わせています。

ヌオーテメタルズは 20 年以上にわたって精密ファスナーを製造してきました。当社の平頭半管状リベットは、航空機の内装パネルから家電製品の筐体や建築の金属加工に至るまで、表面の平滑性が重要な業界に役立ちます。

平頭半管状リベットとは何ですか?

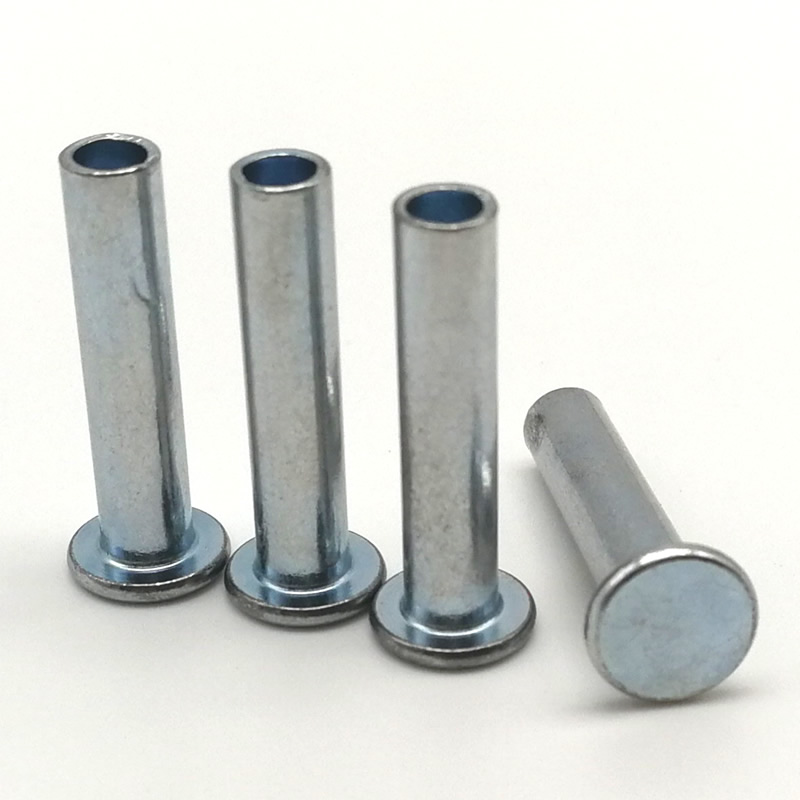

平頭半管状リベットは、尾端 (通常シャンク長さの 30 ～ 50%) に浅い中空キャビティがあり、反対側に平らで薄型の頭部が付いています。「半管状」という用語は、中空の深さがシャンク全長の約半分であることを示します。

決定的な特徴は、平頭半管状リベットヘッドの形状です。表面に突き出て立つ楕円形や円形のヘッドとは異なり、平らなヘッドは、適切に取り付けられた場合、材料表面と同一平面またはわずかに下に位置します。

この設計には、次の 3 つの明確な利点があります。

引っかかりのない滑らかな外面

ソリッドリベットと比較して低い固定力 (通常、ソリッドリベットの力の 25 ～ 30%)

クリンチ中の材料変形の制御

ヌオーテメタルズが製造するさまざまなヘッドタイプのリベット

ヌオーテメタルズは、平頭リベット、丸頭リベット、皿頭リベット、トラス頭リベット、マッシュルーム頭リベットなど、さまざまな種類の頭のリベットを製造しています。

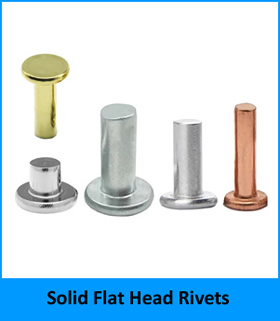

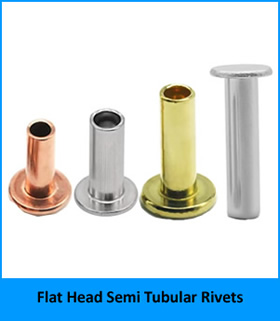

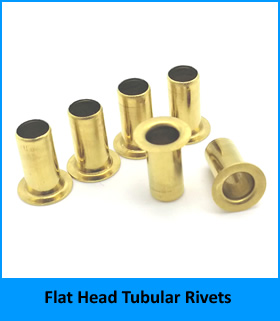

1. 平頭リベット、平頭ソリッドリベット、平頭半管状リベット、平頭管状リベットを含む。

当社の平頭リベットについて詳しく知りたいですか?クリックするだけです

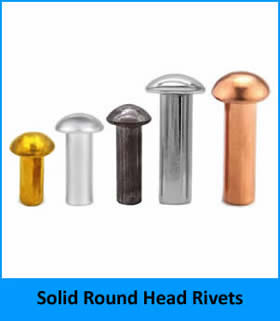

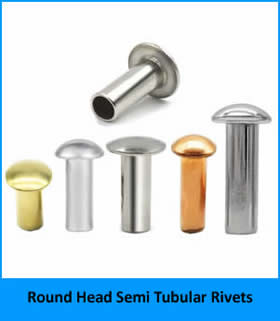

2. 丸頭リベット（丸頭ソリッドリベットおよび丸頭半管状リベットを含む）。

クリック当社の丸頭リベットについて詳しく知るには。

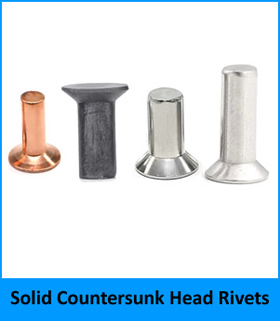

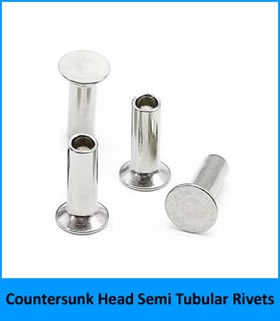

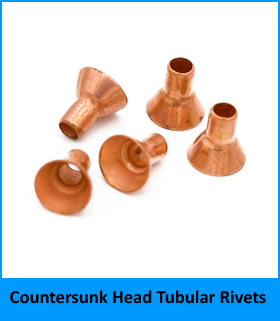

3.皿頭リベット、皿頭ソリッドリベット、皿頭半管状リベット、皿頭管状リベットを含む。

皿頭リベットの詳細情報をご覧になりたい場合は、ここをクリックしてください。

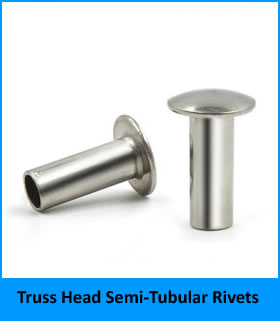

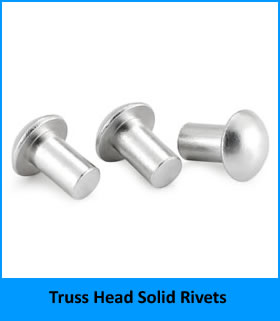

4. トラス頭リベット。トラス頭中実リベットおよびトラス頭半管状リベットを含みます。

トラスヘッドリベットについてさらに詳しい情報が必要ですか?クリックするだけ

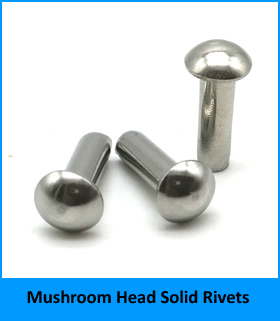

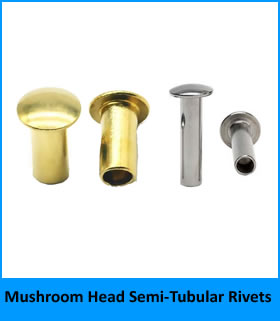

5. マッシュルームヘッドリベット（マッシュルームヘッドソリッドリベットおよびマッシュルームヘッド半管状リベットを含む）。

クリックマッシュルームヘッドリベットの詳細については、こちらをご覧ください。

他のタイプのファスナーではなく、フラットヘッドハーフチューブラーリベットを選択する理由は何ですか?

技術仕様を確認する前に、Nuote Metals が代替品よりも平頭半管状リベットを推奨する場所を検討してください。

外観が重要な目に見える製品表面 (消費財、家具、自動車内装)

突き出たヘッドが抵抗を生み出す空気力学または流体力学の用途

隆起したヘッドが動きを妨げる滑りまたは転がり接触面

薄い素材ではソリッドリベットの高い固定力に耐えることができません

迅速かつ一貫した設置が必要な大量生産環境

他のリベットヘッドスタイルとの比較

ヘッドスタイル	表面プロファイル	代表的な用途	取り付け力
平頭（皿頭）	面一、または表面よりわずかに下	航空機パネル、電子機器、建築用金属加工品	低（ハーフチューブラーデザイン）
オーバルヘッド	盛り上がったドーム、高さ 1.5 ～ 2 mm	一般産業用、機械ガード	低（ハーフチューブラーデザイン）
丸頭	フルドーム、2 ～ 3 mm の高さ	重い構造の耐荷重ジョイント	中（半管状）または高（固体）
トラスヘッド	広くて浅いドーム	より大きな支持面積を必要とする柔らかい材料	低（ハーフチューブラーデザイン）

ヌオーテメタルズ平頭半管状リベットの詳細な製品パラメータ

ヌオーテメタルズのすべての平頭半管状リベットは、用途の要件に応じて低炭素鋼またはアルミニウムから製造されています。フラットヘッドは ISO 7823 皿頭寸法に合わせて設計されており、標準の皿穴加工ツールとの互換性が保証されています。

材質仕様

パラメータ	低炭素鋼	アルミニウム(5056)
基材	Q195 / 1008–1010	5056（Al-Mg合金）
炭素/マグネシウム含有量	≤0.10%C	4.5 ～ 5.6% マグネシウム
抗張力	400～500MPa	280～350MPa
硬度（製造そのまま）	HRB 70–85	HRB 45 ～ 60
ヘッドスタイル	平（皿）	平（皿）
ヘッド角度	90°または100°	90°または100°
表面仕上げ	亜鉛メッキ、四三酸化鉄、リン酸塩	クリアアルマイト、カラーアルマイト

標準寸法

ヌオーテメタルズは、以下の標準サイズ範囲の平頭半管状リベットを製造しています。ご要望に応じてカスタム寸法も可能です。

シャンク径(mm)	ヘッド径(mm)	ヘッド高さ(mm)	バレル長範囲(mm)	中空深さ(mm)	グリップ範囲(mm)
2.0	4.0	0.5	3.0 – 8.0	1.5～4.0	1.0～2.5
2.5	5.0	0.6	4.0～10.0	2.0～5.0	1.5～3.0
3.0	6.0	0.7	5.0～12.0	2.5～6.0	2.0 – 4.0
4.0	8.0	0.9	6.0～16.0	3.0 – 8.0	2.5～5.5
5.0	10.0	1.1	8.0～20.0	4.0～10.0	3.0 – 7.0
6.0	12.0	1.3	10.0～25.0	5.0～12.5	4.0 – 9.0
8.0	16.0	1.7	12.0～32.0	6.0～16.0	5.0～12.0

公差：シャンク径±0.05mm、ヘッド径±0.1mm、全長±0.15mm。中空の深さは、標準的な半管状リベットのバレル長の約 50% です。

機械的性能データ (スチール、直径 3mm)

パラメータ	価値
片せん断強度（鋼）	36,000 – 40,000 psi (250 – 275 MPa)
引張引抜力（スチール、2mmグリップ）	180 – 220 kg (397 – 485 ポンド)
推奨穴サイズ	シャンク径 + 0.010インチ (0.25mm)
推奨皿穴深さ	ヘッド高さ+0.05mm～0.10mm
設定力 (ソリッドリベットに対する)	約ソリッドリベット力の28%

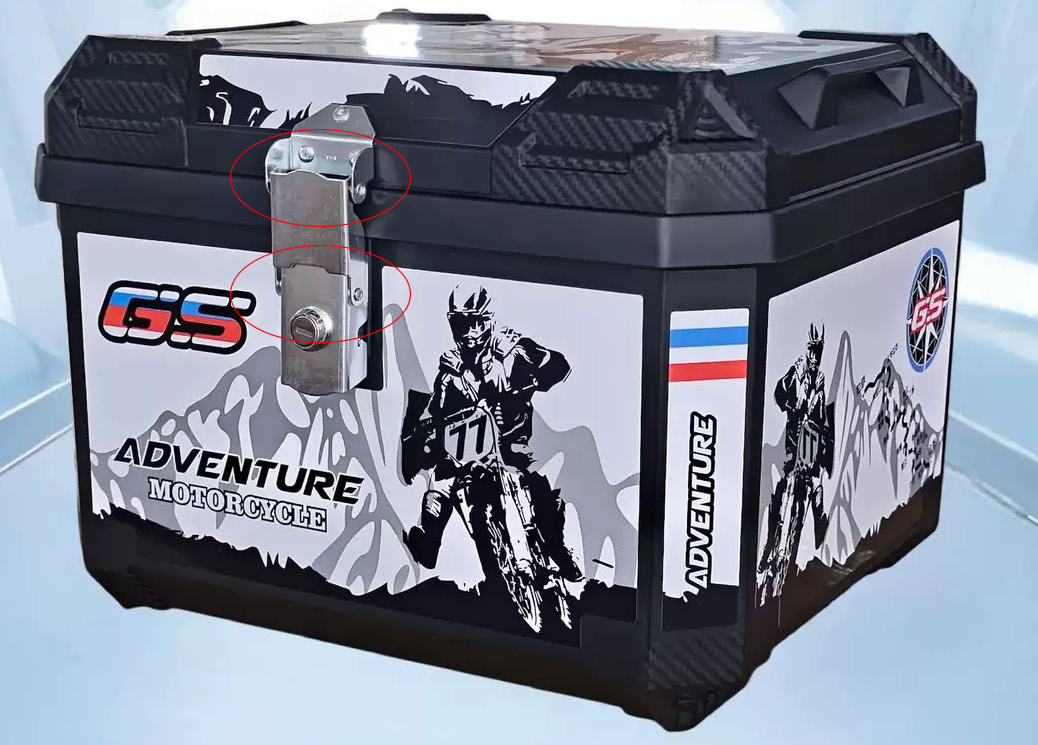

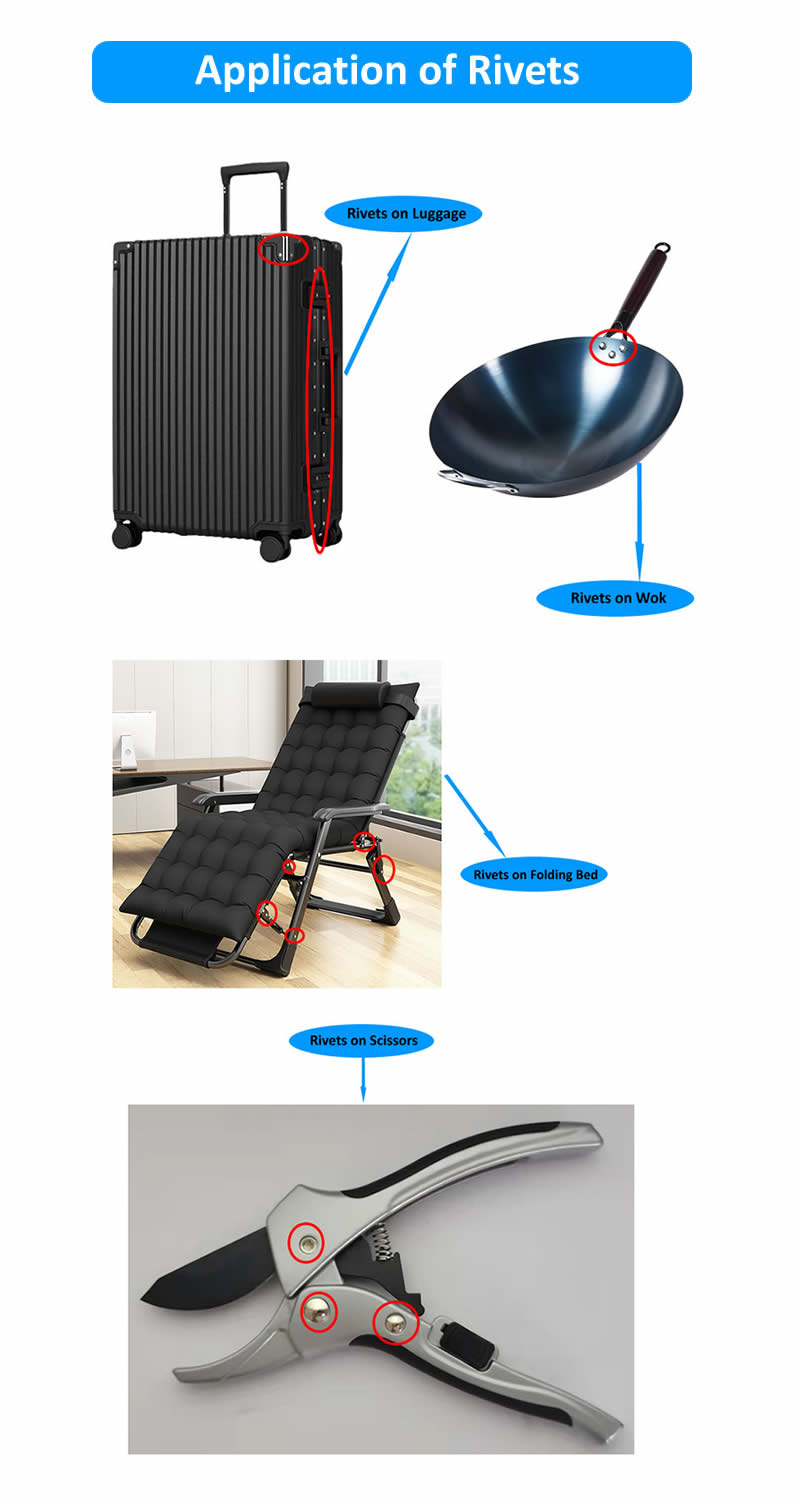

平頭半管リベットの用途

ヌオーテメタルズは、平らな表面仕上げを必要とする業界に平頭半管状リベットを供給しています。最も一般的な使用例は次のとおりです。

航空宇宙および航空

インテリアキャビンパネルの固定

オーバーヘッド保管庫アセンブリ

ギャレー設備の取り付け

シートトラックカバーとトリムパネル

フラッシュ仕上げにより、乗客の衣服への引っ掛かりを防ぎ、空気の流れに敏感な領域の抵抗を軽減します。

家電

ラップトップおよびタブレットのシャーシアセンブリ

電源装置エンクロージャの固定

スピーカーグリルの取り付け

バッテリーコンパートメントの開閉部

平頭リベットにより、ファスナーが露出することなく薄型のデバイス設計が可能になります。

自動車内装品

ドアパネルトリムアタッチメント

ダッシュボードコンポーネントのアセンブリ

シートベルトアンカーカバープレート

ヘッドライナーサポートの留め具

滑らかな表面はインテリアの美しさを向上させ、室内装飾品への損傷を防ぎます。

建築金工

手すりと手すりのアセンブリ

装飾金属パネルの留め具

エレベーター内装トリム

展示スタンド施工

平頭リベットにより、きれいでプロ仕様の目に見える接合部が作成されます。

家具製造

金属製の椅子とテーブルのフレーム (頭が見える下側)

ファイリングキャビネット引き出し前部

ロック機構取付板

装飾的な金属象嵌留め

品質保証 – EEATの実践

ヌオーテメタルズは、文書化された製造プロセスと検証可能な品質データを通じて、経験、専門知識、権威性、信頼を実証しています。

精密冷間圧造の経験

当社の生産施設では、20 年以上にわたって平頭半管状リベットを製造してきました。当社では、工程内寸法監視機能を備えた高速冷間圧造機を運用しています。各リベットは単一の連続プロセスで形成され、一貫したヘッド形状と同心円状の中空の深さが保証されます。

皿頭形状の専門知識

フラットヘッドリベットには正確なヘッド角度制御が必要です。 Nuote Metals は、光学プロファイルプロジェクターを使用して、ヘッド角度 (顧客の仕様に応じて 90° または 100°) とヘッドからシャンクまでの同心度を検証します。当社のヘッド角度の公差は±1°であり、一般的な業界標準を超えています。

コンプライアンスによる権威性

当社の平頭半管状リベットは、次の目的で製造されています。

ANSI/ASME B18.1.2 (小型ソリッドリベット - 皿頭寸法が適用されます)

ISO 14581 (皿頭リベット)

ISO 9001:2015 品質マネジメントシステム

エレクトロニクス用途の RoHS 準拠

文書による信頼

ヌオーテメタルズは、平頭半管状リベットの出荷ごとに次のような分析証明書 (CoA) を提供します。

原材料証明書（工場試験報告書）

寸法検査記録（ヘッド径、シャンク径、全長、中空深さ）

硬さ試験結果（ロックウェルスケール）

表面仕上げ検査記録

皿頭角度の検証

平頭半管状リベットの取り付けガイド

平頭半管状リベットを適切に取り付けるには、皿穴の準備に注意を払う必要があります。 Nuote Metals から次の手順に従います。

インストール前の準備

リベットの頭の角度 (90° または 100°) に適合するドリルまたは皿穴ビットを使用して、上部の穴を皿穴加工します。

リベットの頭が材料表面から 0.05 ～ 0.10 mm 下に位置するように皿穴を深くします。

直径 = シャンク直径 + 0.25 mm (0.010 インチ) までスルーホールをドリルで開けます。

リベットをスムーズに挿入できるように穴の両側のバリを取り除きます。

設置方法

方法 1 – フラットダイを使用した手動リベットセッター

下穴にリベットを差し込みます（皿側に頭が入ります）

中空テールにフラットフェイスセッターを置きます。

セッターをハンマーで叩いてテールを外側に巻きます

テールがフラット、クリンチになったら停止します。

方法 2 – 空気圧プレス (生産に推奨)

平らなアンビルと調整可能な深さのストップを備えたリベットプレスを使用します

中空の尾部が完全に拡張するまで、制御された圧力を加えます。

ヘッドが表面と同じ高さ、または表面より下にあることを確認します。

方法 3 – オービタルリベット留め (繊細なアセンブリの場合)

エレクトロニクスまたは薄い材料の場合、オービタル (スピン) リベット留めにより小さなラジアル力が適用されます

この方法により材料応力が最小限に抑えられ、ヘッドの損傷が防止されます。

設置後の検査

リベットの頭に指をなぞります – 引っかかったり突き出たりしないようにしてください

クリンチされたテールを確認します – 亀裂がなく均一である必要があります

サンプルリベットのプルテストを実行してクリンチ強度を確認します

平頭ハーフチューブラーリベットに関するよくある質問

以下は、お客様から寄せられる最も一般的な技術的な問い合わせです。ヌオーテメタルズ平頭半管状リベットについて。

Q1: 平頭半管状リベットと標準ソリッド平頭リベットの違いは何ですか?ハーフチューブラーバージョンを選択する理由は何ですか?

A: 基本的な違いは、平頭半管状リベットの尾部の中空キャビティです。ソリッドフラットヘッドリベットにはキャビティがなく、テールを形成するには高い圧縮力（バッキングバーまたはリベットガンを使用）が必要です。半管状リベットは、中空部分の薄壁のみを外側に転がす必要があるため、必要な取り付け力が約 70 ～ 75% 少なくなります。この低い力により、取り付けが迅速になり、オペレータの疲労が軽減され、薄い素材や繊細な素材が変形するリスクが軽減されます。さらに、半管状リベットは材料の変位が予測可能なため、大量生産においてより安定したクリンチを実現します。 Nuote Metals は、アセンブリに薄い金属板 (2mm 未満)、プラスチック、または複合材料が含まれる用途には、平頭半管状リベットを推奨します。最大のせん断強度が唯一の優先事項である極端な構造荷重には、依然としてソリッドリベットが好まれます。

Q2: アセンブリ全体で材料スタックの厚さが異なる場合、平頭半管状リベットの正しいバレル長を選択するにはどうすればよいですか?

A: これは、階段状または先細りの材料スタックを備えたアセンブリでよくある課題です。平頭半管状リベットのバレル長は、材料スタックの最も厚い部分を通って延びるのに十分な長さと、クリンチ形成用の追加 1.0 ～ 1.5 mm が必要です。厚みを変える場合、Nuote Metals は 2 つのアプローチのいずれかを推奨します。まず、最も厚い材料スタックを使用してバレルの長さを決定します。クリンチがわずかに高い位置にある可能性がありますが、リベットは薄い部分でも機能します。次に、厚さのばらつきが大きい (差が 2 mm 以上) 場合は、アセンブリの異なるゾーンで 2 つの異なるリベットの長さを使用することを検討してください。当社の標準的な製造公差では、バレルの長さの変動は ±0.15 mm まで許容されており、通常の製造変動に対応しています。極端な場合には、Nuote Metals は中空の深さがシャンクに沿って変化する階段状のバレル設計を提供しています。カスタムエンジニアリングについては当社の技術チームにお問い合わせください。

Q3: 平頭半管状リベットは、組み立て後にテール側にアクセスできないブラインド用途に使用できますか?

A: いいえ。定義上、平頭半管状リベットはアセンブリの両側にアクセスする必要があります。ヘッドは片側から取り付けられ、テールは設定ツール (ハンマー、プレス、またはオービタルリベッター) を適用するためにアクセスできる必要があります。片側のみにアクセスできるブラインド用途の場合、Nuote Metals ではブラインドリベット (ポップリベットとも呼ばれる) またはセルフピアスリベットを推奨します。ただし、ブラインド用途で平頭の要件がある場合は、当社の平頭ブラインドリベット (皿頭付きプルタイプ) を検討してください。これらは別の製品ファミリーですが、同様の面一仕上げが得られます。特定のアクセス制限については Nuote Metals にお問い合わせください。適切なファスナータイプをお勧めします。

Q4: 頭の角度 (90° 対 100°) は平頭半管状リベットの性能にどのような影響を与えますか?

A: ヘッドの角度によって、リベットが皿穴にどのように収まるかが決まります。 Nuote Metals は、90° または 100° の頭部角度を備えた平頭半管状リベットを製造しています。 90° ヘッドはインチシステムファスナーの伝統的な標準であり、北米の産業用途では依然として一般的です。 100° ヘッドは ISO および航空宇宙規格 (NAS リベットなど) で指定されており、わずかに浅い皿穴を提供し、穴の周囲の応力集中を軽減します。ほとんどの一般的な用途では、皿穴ツールがリベット頭の角度と一致していれば、両方の角度が同じように機能します。重要なルールは次のとおりです。角度を決して混合しないでください。 90°の皿穴に 100°のリベットを取り付けると、表面が堂々と固定されます。 100 度の皿穴に 90 度のリベットを取り付けると、表面の下に収まりますが、揺れたり、適切に固定されない可能性があります。 Nuote Metals は、すべての製品のパッケージと証明書にヘッドの角度を明確にマークしています。疑問がある場合は、サンプルをリクエストして適合性を確認してください。
